Oszilloskop
EINFÜHRUNG
EINFÜHRUNG
Das Oszilloskop wird verwendet, um elektrische Signale zu überwachen oder zu messen. Das Oszilloskop verfügt
über eine vollautomatische Einstellfunktion. Das Oszilloskop eignet sich perfekt für allgemeine Anwendungen.
Verwenden Sie die Menü-Optionen für detaillierte Anwendungen.

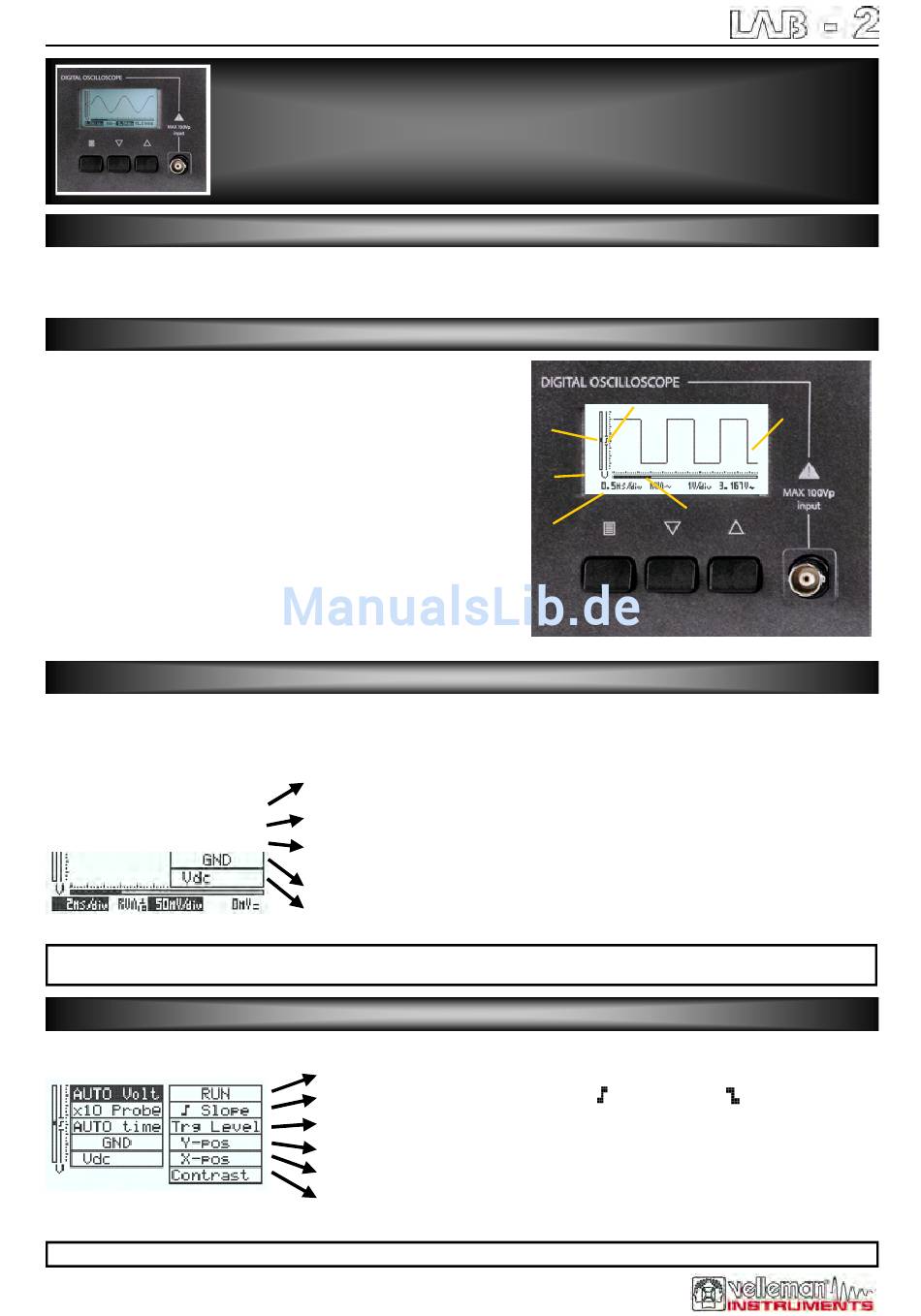

FRONTPLATTE
FRONTPLATTE
1 Signal- und Menü-Anzeige
2 BNC-Eingangsanschluss:
3 Menü-Taste
- Drücken Sie kurz, um das Basismenü anzuzeigen.
- Halten Sie gedrückt, um das ausführliche Menü anzuzeigen.
4 Up/down
V
erwenden Sie diese Tasten, um die ausgewählte Einstellung zu ändern.
5 Anzeige der letzt verwendeten Funktion
6 Einstellungsanzeigen
Time/div, Trigger mode, AC/DC/GND, Volt/div und Anzeige
7 Position des Signals (X- und Y-Balken)
8 Triggerpegel und Flanke
BASISMENÜ
BASISMENÜ
> drücken Sie kurz, um das Menü anzuzeigen
> drücken Sie kurz, um das Menü anzuzeigen
Das Basismenü eignet sich für das Ändern der Basiseinstellungen wie volt/div oder der Zeitbasis. Verwenden Sie das
ausführliche Menü für detaillierte Einstellungen. Drücken Sie kurz die Menü-Taste, um die gewünschte Einstellung
auszuwählen.
Umgekehrte Einstellungen = automatischer Modus.
Bemerkung: Nach einigen Sekunden verlassen Sie das Menü automatisch. Sie können das Menü auch verlassen, indem Sie
die Menü-Taste gedrückt halten.
AUSFÜHRLICHES MENÜ
AUSFÜHRLICHES MENÜ
drücken Sie kurz die Menü-Taste, um die gewünschte Einstellung auszuwählen.
Bemerkung: Die zuletzt ausgewählte Menü-Option erscheint in das Basismenü bis Sie eine andere Einstellung auswählen.
24
Oszilloskop
Oszilloskop
Oszilloskop
Max. Eingang 100Vp!
Vergrößern oder verkleinern Sie das Signal, indem Sie die volt/div regeln, oder
wählen Sie AUTO für eine automatische Signalanzeige.
Passen Sie die Anzeige gemäß der Testkopf-Einstellung "x1 oder x10" an.
Zeitbasis: Mehr oder weniger Signalzyklen werden angezeigt, indem Sie die
Zeit/div regeln, oder wählen Sie AUTO für eine automatische Signalanzeige.
Wählen Sie die Eingangskopplung AC/DC oder eine Nullspannung als Referenz (GND)
Wählen Sie die gewünschte Spannungsanzeige (Volt, dB, Audioleistung...)
> halten Sie die Menü
> halten Sie die Menü
Wählen Sie den Triggermodus (run, normal) aus.
Wählen Sie den Trigger der abfallenden
Verstellen Sie den Triggerpegel.
Verstellen Sie das Signal vertikal über das Display (Y-Balken).
Verstellen Sie das Signal horizontal über das Display (X-Balken).
Erhöhen oder erniedrigen Sie den Kontrast bis Sie den gewünschten
Kontrastpegel erreicht haben.
8
7
5
6
3
-
Taste gedrückt, um das ausführliche Menü zeigen
-
Taste gedrückt, um das ausführliche Menü zeigen
oder steigenden
1
7
4
4
Flanke des Signals
2
