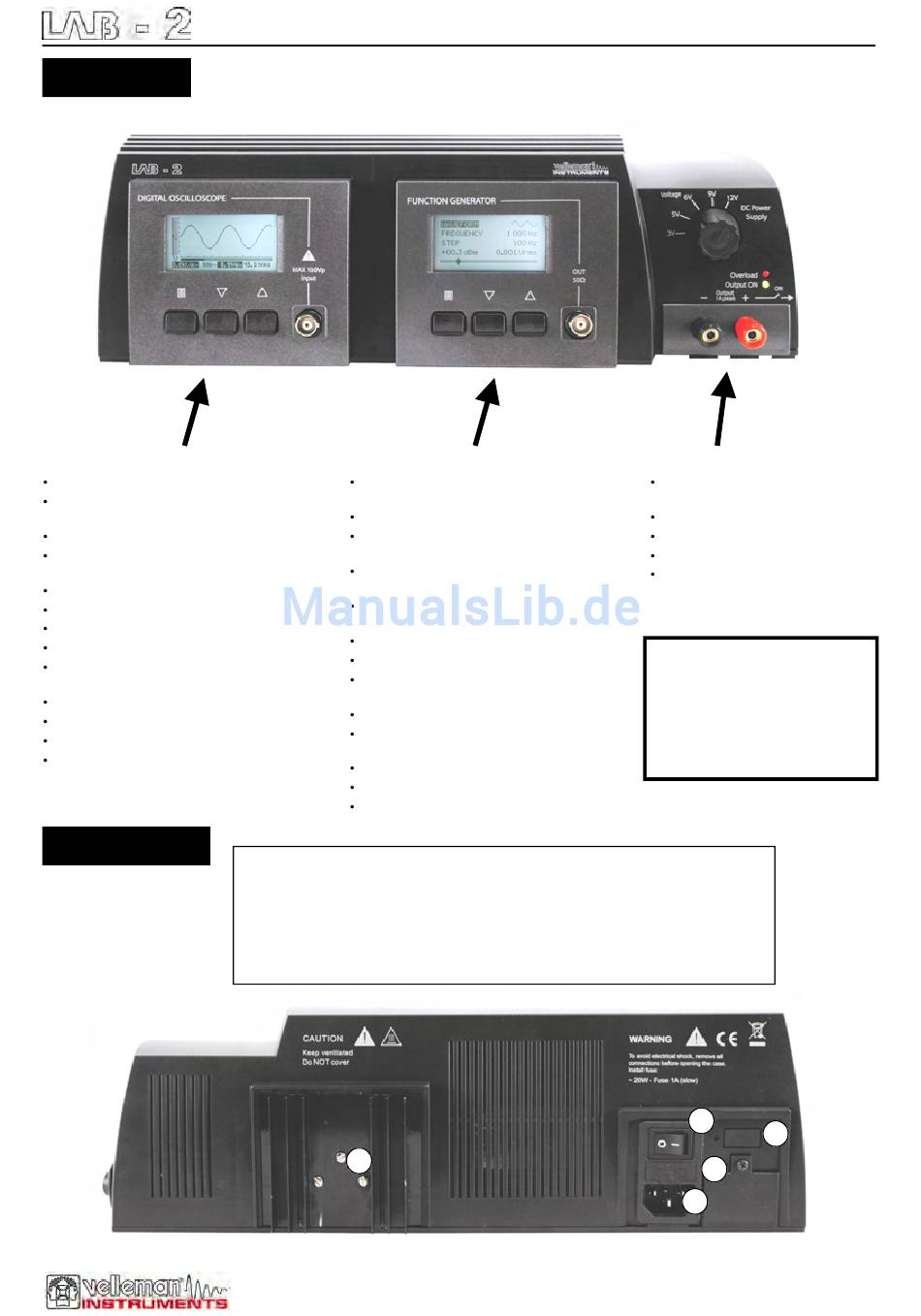

FACE AVANT
OSCILLOSCOPE
largeur de bande: jusqu'à 10 MHz (-3dB*)
plage entrée:
1mV à 20V/division en 14 niveaux
couplage d'entrée: DC, AC et GND
fréquence d'échantillonnage en temps réel
jusqu'à 40MS/s
résolution AD: 8 bits
base temps: 250ns à 1h par division
sélection automatique de la plage
conversion de l'affichage lors de sonde x10
lecture: DC, AC+DC,True RMS, dBm, Vpp, Min
-Max. (±2.5%)
mesure de la puissance audio de 2 à 32 ohms
max. entrée: 100Vp CA+CC
sonde: 1Mohms/60MHz x1 - x10
rétro-éclairage à LED blanc
* -4dB à: 1mV, 2mV, 5mV, 0.1V et 2mV

FACE ARRIERE

GÉNÉRATEUR DE FONCTION
générateur de fonction type DDS
(Direct Digital Synthesis)
résolution DAC: 10 bits
plage de fréquence:
1Hz à 1.000.000Hz (± 0.01%)
pas de fréquence: 1Hz, 10Hz, 100Hz, 1kHz
et 10kHz
formes d'ondes: sinusoïde, signal carré,
en triangle
fonction SWEEP
tension de sortie: max. 15Vpp
mesure du niveau de sortie réel:
dBm / Vrms ou Vpp (±3%)
THD sinusoïde: < 0.1% @ 0dB / 600 ohms
tiempo de subida/caída forma de onda
rectangular: typ. 0.2µs
impédance de sortie: 50 ohms
menu multilingue (UK/FR/NL/DE/ES)
rétro-éclairage à LED blanc
Connecteur pour tension réseau (vérifiez si l'appareil correspond à votre
1.
tension CA locale)
Alimentation: 115 ou 230VCA/20VA (vérifiez le panneau arrière de l'appareil!).
2. Interrupteur principal
3. Fusible principal
4. Étiquette de l'alimentation CA.
5. Plaque de refroidissement, attention: cette plaque peut avoir très chaud!
5
Aperçu de face avant et arrière
ALIMENTATION:
sortie de tension (tension fixe):
3V, 5V, 6V, 9V, 12V ( ±5% )
courant de crête: 1A
indication LED de surcharge
indication LED de sortie
interrupteur marche/arrêt pour la
sortie
Toutes les entrées
et sorties sont
électriquement
séparées.
2
4
3
1
1
