Oscilloscoop

INLEIDING

INLEIDING
De oscilloscoop wordt gebruikt om elektrische signalen te monitoren of te meten. De oscilloscoop beschikt over een
volautomatische instelfunctie. Deze oscilloscoop is perfect geschikt voor algemene toepassingen. Gebruik de
menuopties voor gedetailleerdere toepassingen.

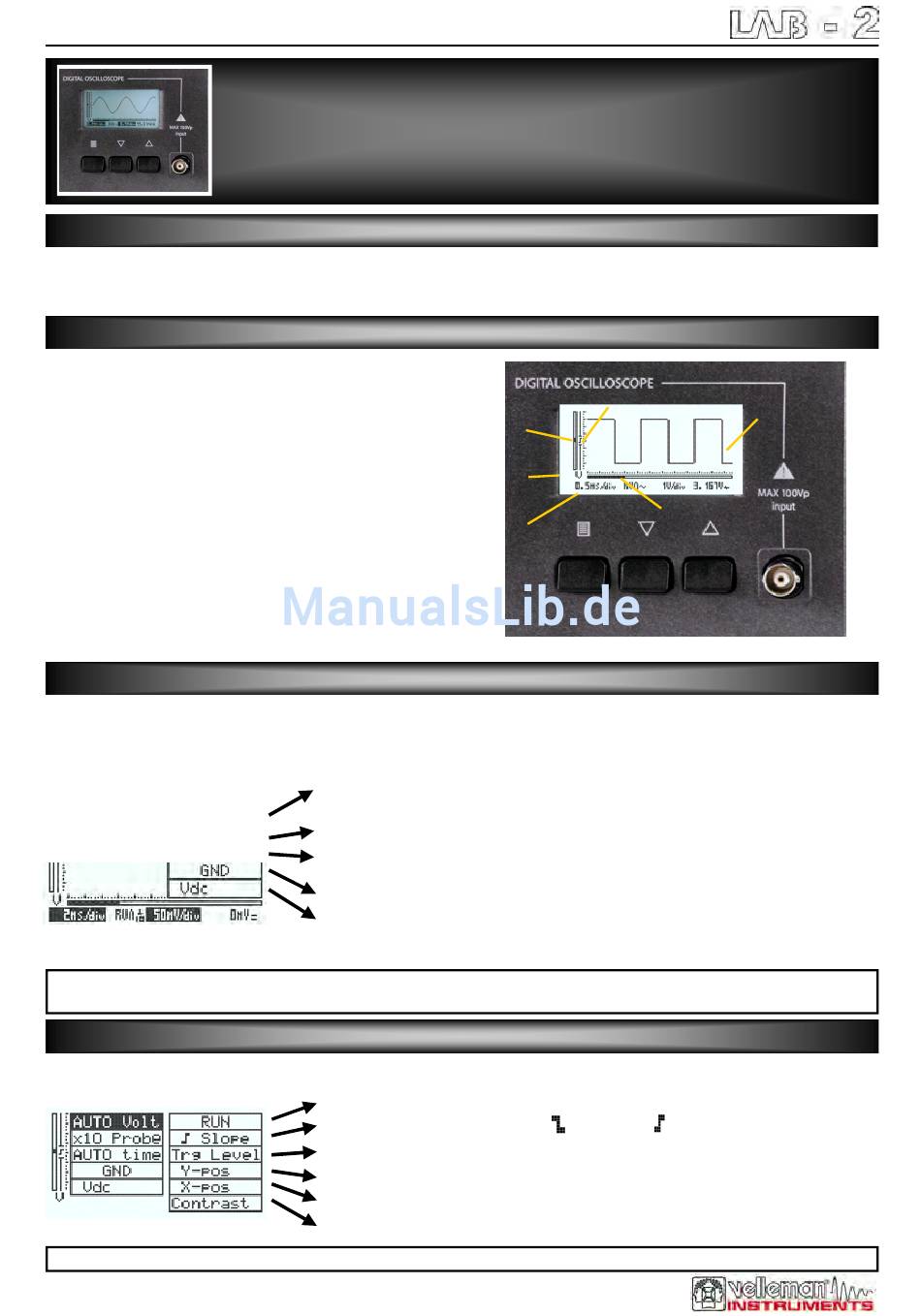

FRONTPANEEL
FRONTPANEEL
1 Signaal- en menuweergave
2 BNC ingangsconnector:
3 Menuknop
- Druk kort om het basismenu weer te geven.
- Houd ingedrukt om het uitgebreide menu weer te geven.
4 Up/down
Gebruik deze knoppen om de geselecteerde parameter te
wijzigen.
5 Aanduiding laatst gebruikte functie
6 Parameteraanduidingen
Time/div, Trigger mode, AC/DC/GND, Volt/div en uitlezing
7 Positie van het signaal (X- en Y-balk)
8 Triggerniveau en flank
BASISMENU
BASISMENU
> druk kort om het menu weer te geven
> druk kort om het menu weer te geven
Het basismenu is geschikt voor het wijzigen van basisparameters zoals volt/div of de tijdsbasis.
Gebruik het uitgebreide menu voor gedetailleerde instellingen.
Druk kort op de menuknop om de gewenste parameter te selecteren.
Omgekeerde parameters = automatische modus.
Opmerking: Na enkele seconden verlaat u automatisch het menu. U kunt het menu ook verlaten door de menuknop ingedrukt
te houden.
UITGEBREID MENU
UITGEBREID MENU
Druk kort op de menuknop om de gewenste parameter te selecteren.
Opmerking: De laatst geselecteerde menuoptie verschijnt in het basismenu tot u een andere parameter selecteert.
12
Oscilloscoop Oscilloscoop
Oscilloscoop
Maximale ingang 100Vp!
Vergroot of verklein het signaal door de volt/div bij te regelen, of selecteer
AUTO voor een automatische signaalweergave.
Pas de uitlezing aan volgens de probe-instelling "x1 of x10".
Tijdbasis: Meer of minder signaalcycli worden weergegeven door de tijd/div bij
te stellen, of selecteer AUTO voor een automatische signaalweergave.
Selecteer ingangskoppeling AC / DC of een nulspanning als referentie (GND).
Selecteer de gewenste spanningsuitlezing (Volt, dB, audiovermogen...)
> houd de menuknop ingedrukt om het uitgebreide menu weer te geven
> houd de menuknop ingedrukt om het uitgebreide menu weer te geven
Selecteer triggermodus (run, normaal).
Selecteer trigger op de dalende
Verplaats het triggerniveau.
Verplaats het signaal verticaal over de display (Y-balk).
Verplaats het signaal horizontaal over de display (X-balk).
Verhoog of verlaag het contrast tot het gewenste contrastniveau bereikt is.
8
7
5
7
6
3 4
of stijgende flank van het signaal.
1
2
4
