INTRODUCTION

INTRODUCTION
Le générateur de fonction affiche plusieurs types d'ondes selon la configuration. Il est possible de modifier la forme
d'one, la fréquence et le niveau. La tension affichée est la tension mesurée à la sortie du connecteur.

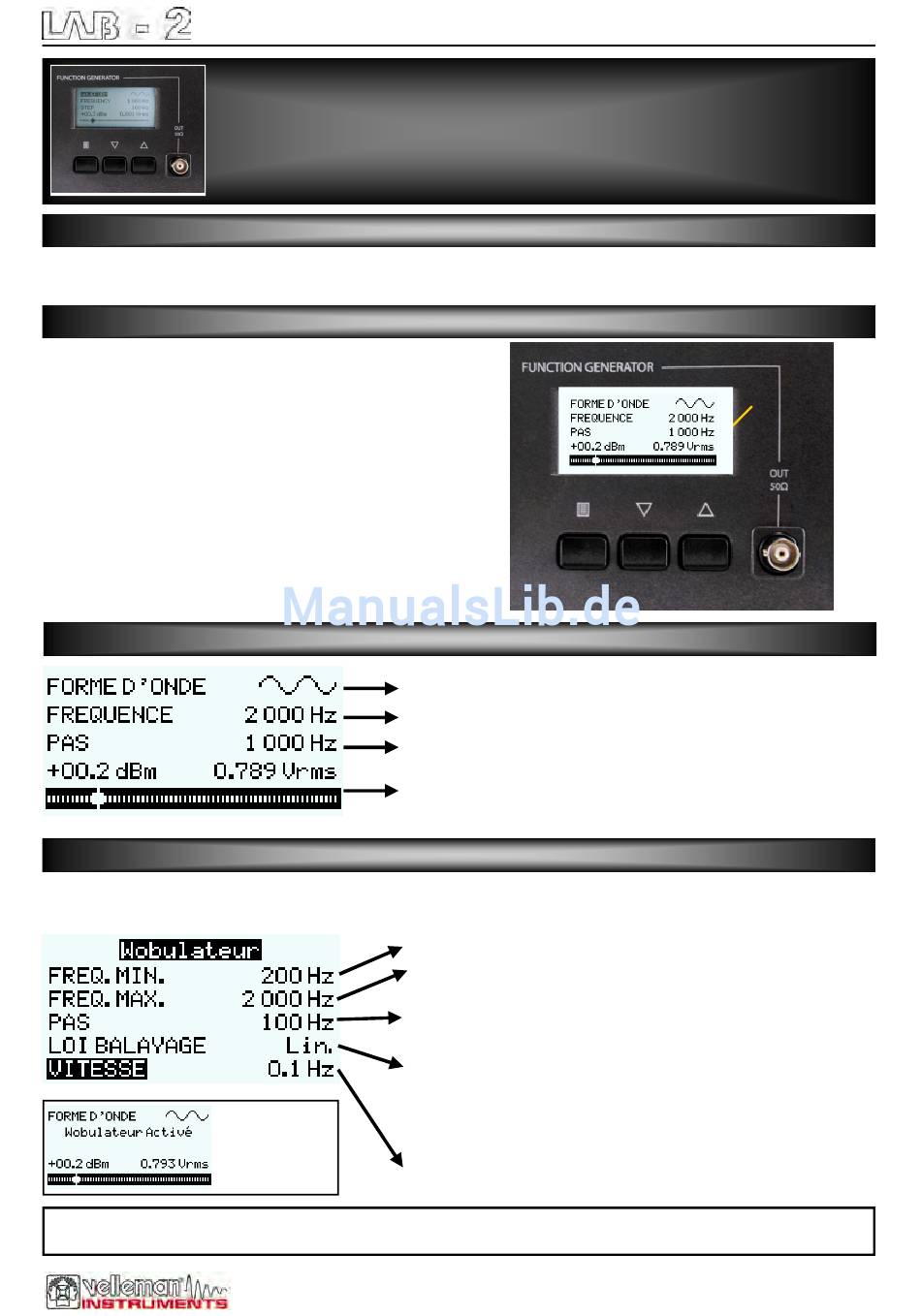

PANNEAU FRONTAL

PANNEAU FRONTAL
1 Afficheur avec information concernant l'ond
2 Connecteur de sortie BNC
3 Bouton de menu
- Enfoncez brièvement pour sélectionner un paramètre.
- Maintenez enfoncé pour activer/désactiver la fonction SWEEP.
4 Boutons up/down
Utilisez ces boutons pour modifier le paramètre sélectionné.

FORME DE L'ONDE

FORME DE L'ONDE

AFFICHAGE SWEEP

AFFICHAGE SWEEP
Le générateur SWEEP génère une fréquence modifiable dans le temps et est une fonction pratique pour l'enregis-
trement des caractéristiques de fréquence, ou pour les mesures automatiques.
Maintenez enfoncé le bouton menu pour quitter la fonction SWEEP. Vous verrez l'afficheur sur la gauche si le
SWEEP est activé. Vous pouvez sélectionner la forme d'onde et le niveau de sortie souhaités.
Générateur
Générateur Générateur
de fonction de fonction
de fonction
(affichage avec fonction SWEEP désactivée)
(affichage avec fonction SWEEP désactivée)
> accédez ou quittez en maintenant enfoncé le bouton de menu
> accédez ou quittez en maintenant enfoncé le bouton de menu
Forme d'onde
avec fonction
SWEEP activée.
3
Sélectionnez la forme d'onde
Sélectionnez la fréquence
Sélectionnez le pas de fréquence
Le pas est utilisé pour la modification de fréquence ci-dessus.
Sélectionnez le niveau de sortie
Minimum ou fréquence de départ du signal.
Maximum ou fréquence d'arrêt du signal.
Sélectionnez le pas de fréquence (1Hz, 10Hz, 100Hz, 1kHz ou
10kHz). Le pas est utilisé pour la modification de fréquence ci-
dessus.
Sélection de la fonction de boucle du signal:
Lin. = linéaire du min. au max. et redémarrage du min. au max.
Log= logarithmique du min. au max. et redémarrage du min. au max.
Bi-lin = linéaire du min. au max. et retour vers le min.
Bi-log = logarithmique du min. au max. et retour vers le min.
Vitesse à laquelle le signal balaye du minimum au maximum ou
la fonction SWEEP est désactivée.
Générateur de fonction
1
4
4
(sinusoïde, carrée ou triangulaire).
(1Hz ... 1.000.000Hz)
(1Hz, 10Hz, 100Hz, 1kHz ou 10kHz)
(dBm/Vrms ou Vpp)
2
17
