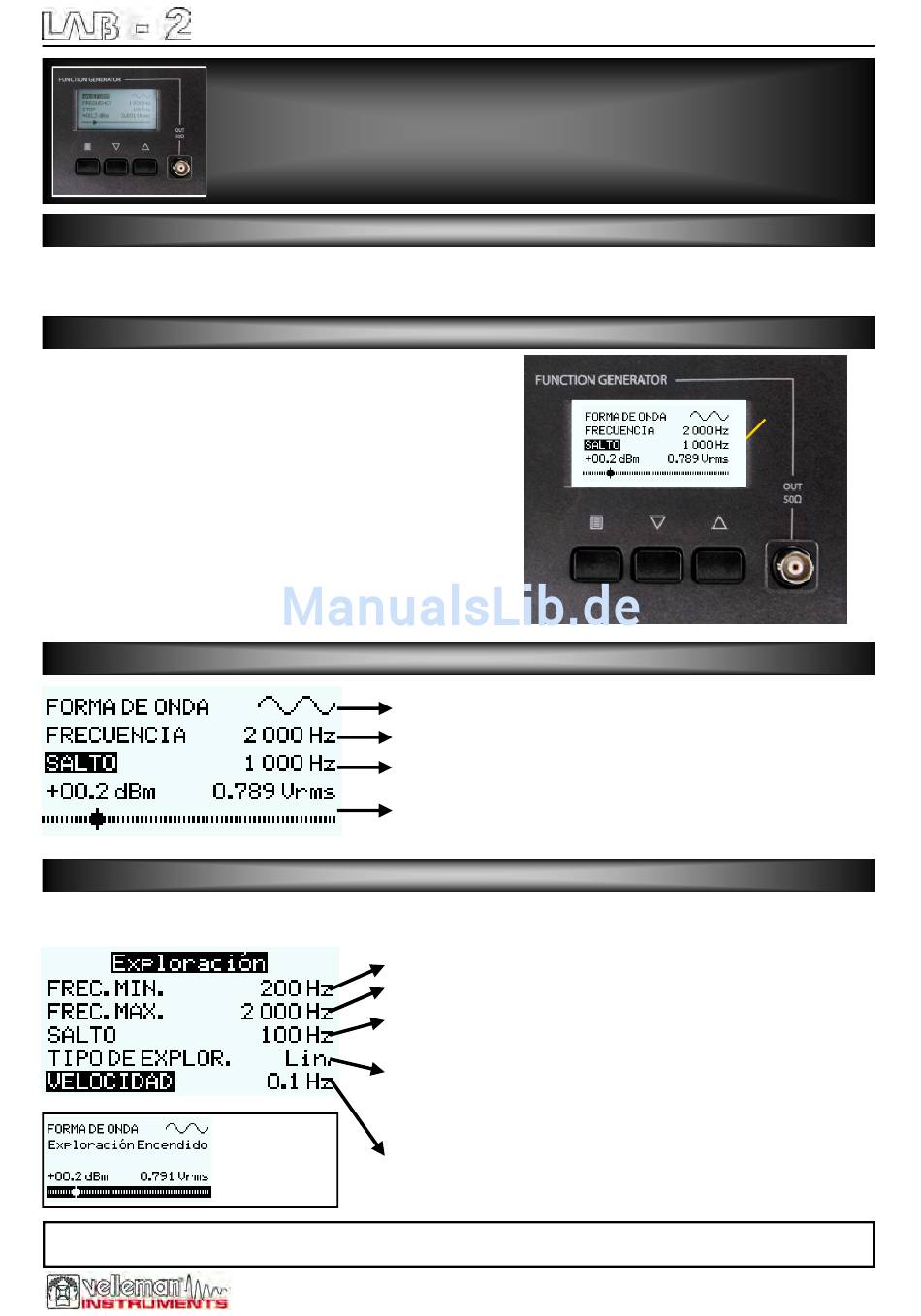

Generador De Funciones; Introducción; Resumen De Parte Frontal; Panel Frontal - Velleman LAB-2 Startanleitung

INTRODUCCIÓN
INTRODUCCIÓN
El generador de funciones visualiza varios tipos de ondas según la configuración. Es posible modificar la forma de
onda, la frecuencia y el nivel. La tensión visualizada es la tensión medida a la salida del conector.

PANEL FRONTAL

PANEL FRONTAL
1 Pantalla de información sobre la onda
2 Conector de salida BNC
3 Botón del menú
- Pulse brevemente para seleccionar un ajuste.
- Mantenga pulsado para activar/desactivar la función SWEEP.
4 Botones up/down
Utilice estos botones para modificar el ajuste seleccionado.

FORMA DE LA ONDA

FORMA DE LA ONDA
VISUALIZACIÓN SWEEP
VISUALIZACIÓN SWEEP
El generador SWEEP genera una frecuencia que se puede modificar en el tiempo y es una función práctica para
las grabaciones de las características de la frecuencia, o para las mediciones automáticas.
Mantenga pulsado el botón para salir de la función SWEEP. La pantalla estará a la izquierda si la función SWEEP
está activada. Puede seleccionar la forma de onda y el nivel de salida deseados.
Generador de
Generador de Generador de
funciones funciones
funciones
(visualizada, si la fonction SWEEP está desactivada, véase a continuación) (visualizada, si la fonction SWEEP está desactivada, véase a continuación)
> mantenga pulsado el botón de menú para entrar o salir
> mantenga pulsado el botón de menú para entrar o salir
Mínimo o frecuencia de arranque de la señal.
Máximo o frecuencia de parada de la señal.
Seleccione el paso de frecuencia (1Hz, 10Hz, 100Hz, 1kHz o 10kHz).
Se utiliza el paso para modificar la frecuencia previamente mencionada.
Selección de la función de bucle de la señal:
Lin. = lineal del mínimo al máximo y reactivación del mínimo al máximo.
Log= de manera logarítmica del mínimo al máximo y reactivación del mínimo al
máximo
Bi-lin = lineal del mínimo al máximo y volver al mínimo.
Bi-log = de manera logarítmica del mínimo al máximo y volver al mínimo.
Forma de onda
Velocidad con la que la señal explora del mínimo al máximo o la
con función
función SWEEP está desactivada.
SWEEP activada.
Seleccione la forma de onda
Seleccione la frecuencia
Seleccione el paso de frecuencia
Se utiliza el paso para modificar la frecuencia previamente mencionada
Seleccione el nivel de salida

Generador de funciones

4
3 4
(senoidal, triangular y cuadrada).
(1Hz ... 1.000.000Hz)
(1Hz, 10Hz, 100Hz, 1kHz o 10kHz).
(dBm/Vrms o Vpp).
1
2
