En général
SYMBOLES DE SÉCURITÉ
SYMBOLES DE SÉCURITÉ
Information importante concernant la sécurité,
consultez la notice.
INFORMATION CONCERNANT LA SÉCURITÉ
INFORMATION CONCERNANT LA SÉCURITÉ
Le Panel Scope est conçu pour les mesures dans des installations CAT II.
Par conséquent, toutes les mesures dans un environnement à air pollué ou très humide sont à éviter. La tension
d'entrée maximale de l'oscilloscope est de 100Vp (AC+DC).
Toutes les entrées et sorties sont électriquement séparées. Ne jamais ouvrir le boîtier.
Utilisez une sonde à connecteur isolé pour mesurer des tensions supérieures à 30V (PROBE60S).
Vérifiez les spécifications de la sonde avant de mesurer des tensions élevées!
ENTRETIEN
ENTRETIEN
• Il n'y a aucune pièce maintenable par l'utilisateur. Retirez le cordon d'alimentation pour accéder au fusible.
• Pour éviter tout risque d'incendie, respectez les valeurs de tension et de courant du fusible lors de son remplacement.
• Vérifiez l'état du cordon d'alimentation avant de connecter l'appareil au réseau électrique.
• Nettoyez l'appareil avec un chiffon humide et du détergent doux. Évitez les produits abrasifs et les solvants.
PENDANT L'USAGE
PENDANT L'USAGE
• Ne jamais excéder les valeurs limites mentionnées dans les spécifications.
• Ne pas toucher une borne libre lorsque l'appareil est connecté au circuit à tester.
• Notez que des crêtes de tension sur les points de test peuvent endommager le mètre lors de mesures d'un téléviseur ou
d'une alimentation à découpage.
• Soyez prudent lorsque vous mesurez des tensions supérieures à 60VCC ou à 30VCA RMS. Maintenez vos doigts toujours
derrière les protections.

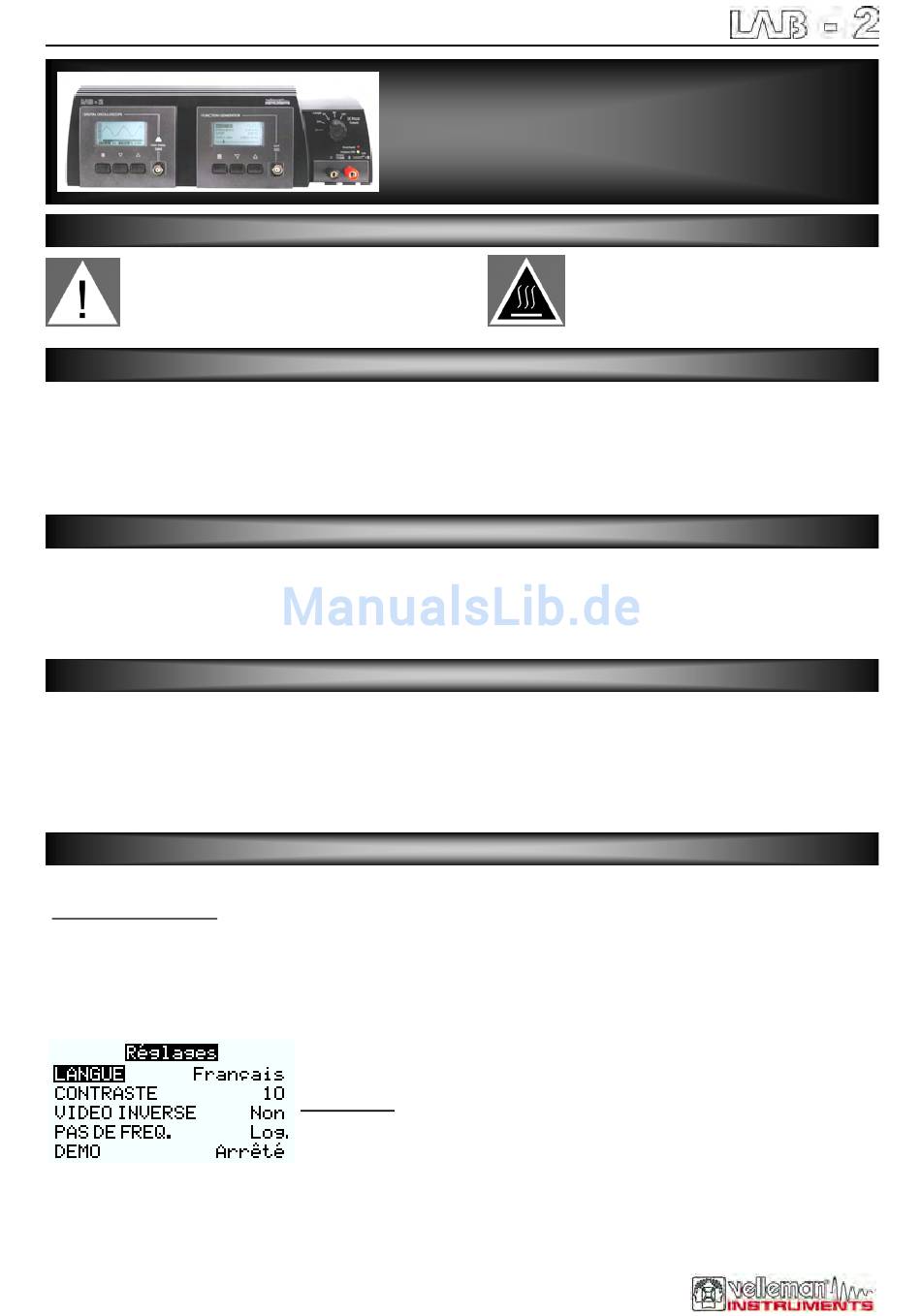

PARAMÉTRAGE DU GÉNÉRATEUR DE FONCTION
PARAMÉTRAGE DU GÉNÉRATEUR DE FONCTION
Le générateur de fonction est configurable depuis un menu dédié
Pour accéder au menu:
• Éteignez l'appareil (interrupteur à l'arrière de l'appareil) et patientiez une dizaine de secondes.
• Maintenez enfoncé le bouton menu du générateur de fonction (bouton tout à fait à gauche, voir page suivante) et
rallumez l'appareil.
• Patientez jusqu'à ce que le menu apparaisse.
• Relâchez le bouton menu.
16
EN GÉNÉRAL
EN GÉNÉRAL
EN GÉNÉRAL
• Enfoncez brièvement le bouton menu pour sélectionner le paramètre à modifier.
• Modifiez le paramètre avec up ou down.
Possibilités:
• sélection de la langue de l'interface (uniquement pour le générateur!);
• modification du contraste de l'afficheur et inversion (afficheur noir avec digits blancs);
• sélection du type de modification de fréquence lorsque vous maintenez enfoncé le
bouton up/down (modification logarithmique plus rapide de la fréquence);
• démarrage/arrêt du mode démo (pratique pour des démonstrations ou des tests);
• quitter le menu et sauvegarde des modifications en maintenant enfoncé le bouton
menu.
Ne pas obstruer les fentes de ventilation.
