VOORZIJDE
OSCILLOSCOOP
bandbreedte: tot 10 MHz (-3dB*)
Ingangsbereik:
1mV tot 20V/divisie in 14 stappen
ingangskoppeling: DC, AC en GND
real-time bemonstering tot 40MS/s
AD-resolutie: 8 bits
tijdbasis: 250ns tot 1u per divisie
autobereik
omrekening van de uitlezing bij x10 probe
uitlezingen: DC, AC+DC,True RMS, dBm,
Vpp, Min-Max. (±2.5%)
meting van audiovermogen van 2 tot 32 ohm
max. ingang: 100Vp AC+DC
probe: 1Mohm/60MHz x1 - x10
witte ledachtergrondverlichting
* -4dB bij: 1mV, 2mV, 5mV, 0.1V en 2mV
ACHTERZIJDE
FUNCTIEGENERATOR
functiegenerator type DDS (Direct Digital
Synthesis)
DAC-resolutie: 10 bits
frequentiebereik:
1Hz tot 1.000.000Hz (± 0.01%)
frequentiestappen: 1Hz, 10Hz, 100Hz, 1kHz en
10kHz
golfvormen: sinus- , blok- en driehoeksgolf
SWEEP-functie
uitgangsspanning: max. 15Vpp
meting van het reëel uitgangsniveau:
dBm / Vrms of Vpp (±3%)
THD sinusgolf: < 0.1% @ 0dB / 600 ohm
stijg-/daaltijd rechthoekige golfvorm: typ. 0.2µs
uitgangsimpedantie: 50 ohm
meertalig menu (UK/FR/NL/DE/ES)
witte ledachtergrondverlichting
1. Voedingsaansluiting (ga na of deze compatibel is met de lokale netspanning).
Voeding: 115 of 230VAC/20VA (controleer achterpaneel van het toestel!).
2. Voedingsschakelaar.
3. Hoofdzekering.
4. AC-voedingslabel.
5. Koelelement voeding. Waarschuwing: Dit onderdeel wordt heet!

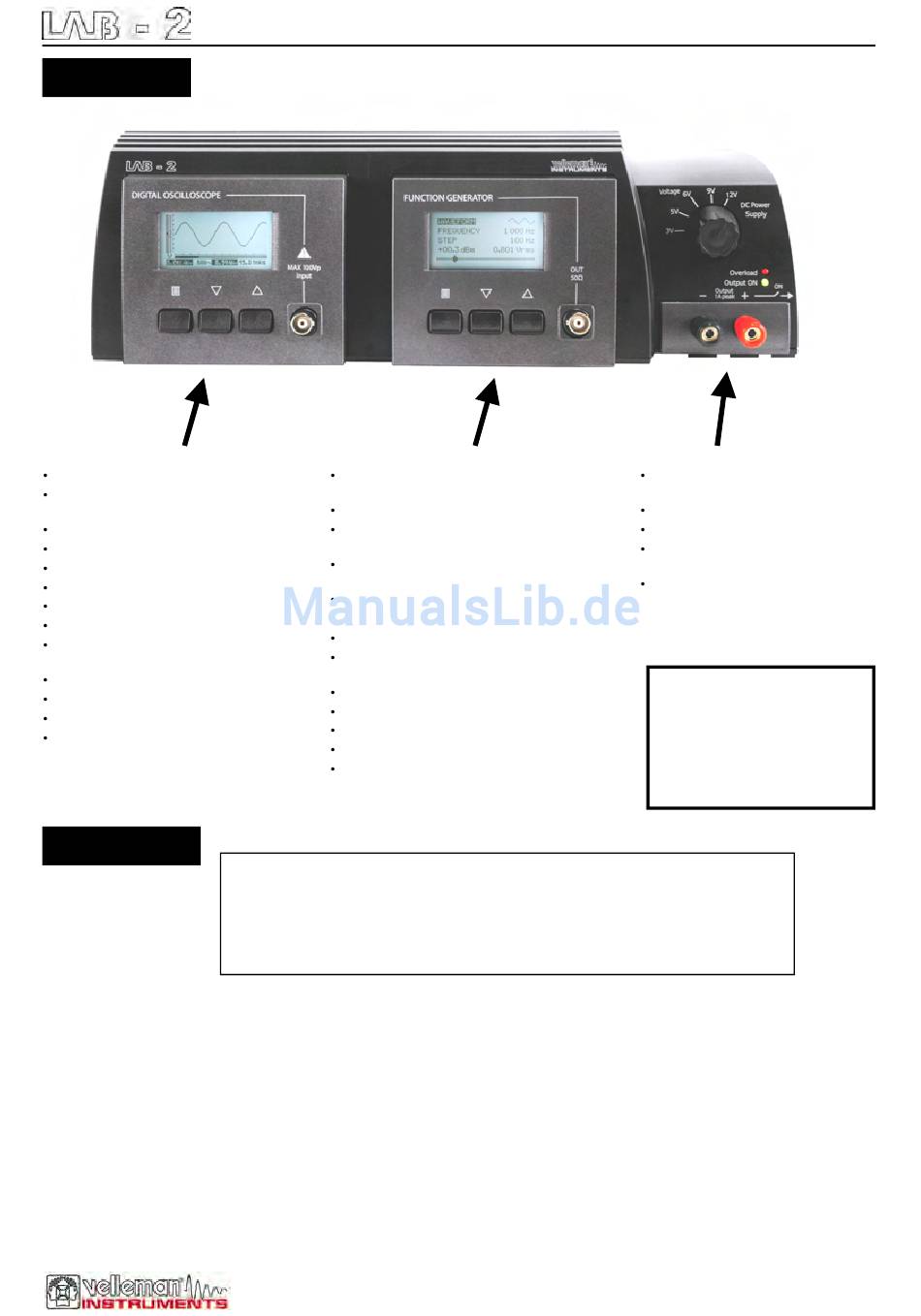

Overzicht van de voor & achterzijde
VOEDING
spanningsuitgang (vaste spanning):
3V, 5V, 6V, 9V, 12V ( ±5% )
piekstroom: 1A
ledaanduiding bij overbelasting
ledaanduiding van de
uitgangsspanning
aan-uitschakelaar voor de uitgang
(aan de zijkant)
Alle in- en
uitgangen zijn
elektrisch
gescheiden.
