GESTABILISEERDE
GESTABILISEERDE GESTABILISEERDE

INLEIDING

INLEIDING
Deze voeding is uiterste geschikt voor het testen van de meeste elektronische circuits. Vaste uitgangsspanningen
zijn 3V, 5V, 6V, 9V en 12V. De piekuitgangsstroom is 1A. deze voeding is niet geschikt voor een continu gebruik
aan vol vermogen.

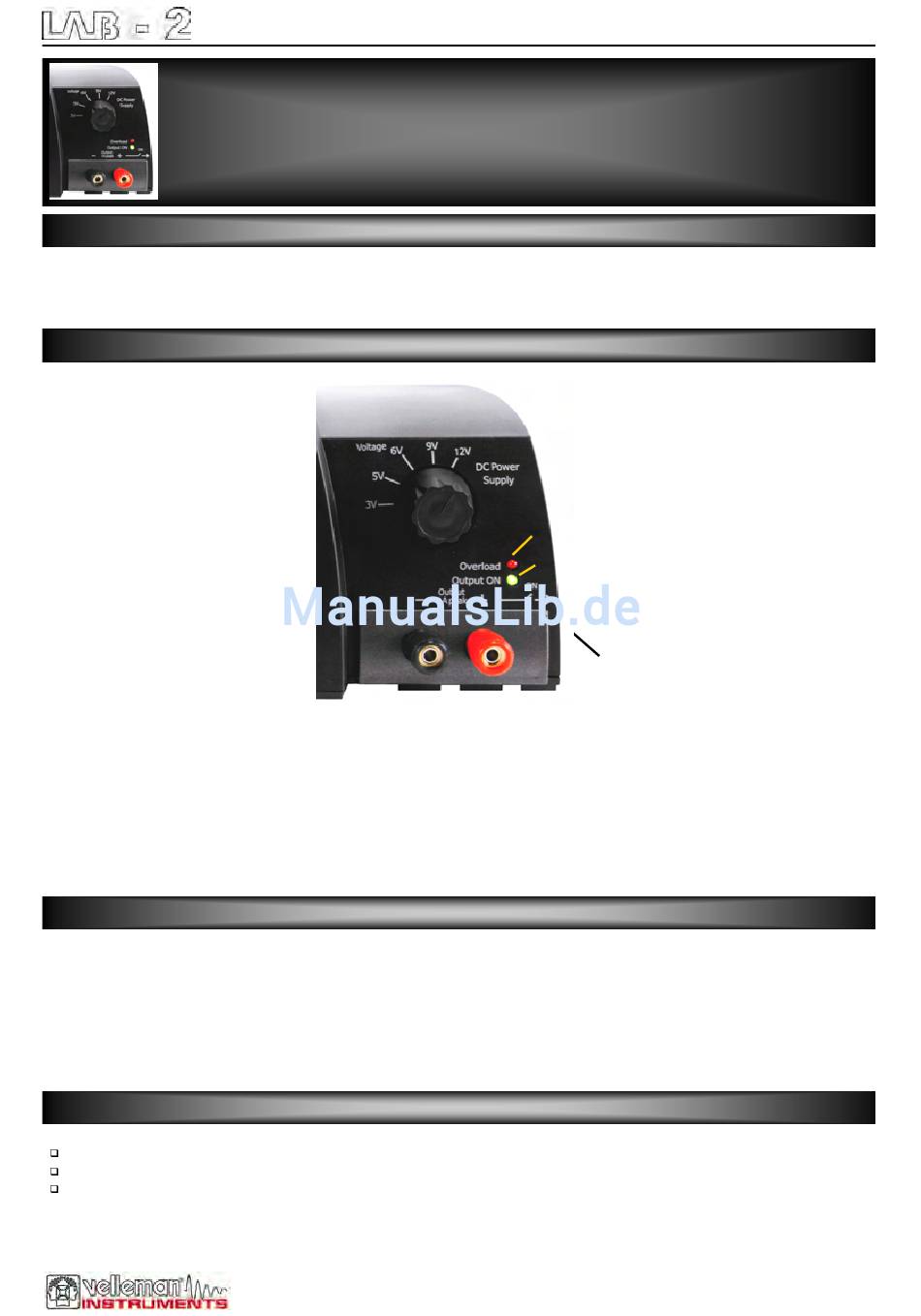

FRONTPANEEL
FRONTPANEEL
OMSCHRIJVING VAN HET BEDIENINGSPANEEL
1. Aan-uitschakelaar uitgang (aan de zijkant)
2. Uitgangspanning indicatie
3. Overbelastingsaanduiding
4. Uitgangsterminal (-)
5. Uitgangsterminal (+)
6. Keuzeknop spanning

GEBRUIK

GEBRUIK
• Schakel het toestel in met de aan-uitschakelaar achteraan het toestel.
• Schakel de uitgang in met de aan-uitschakelaar (1); de uitgangsspanning indicatie (2) licht op.
• Selecteer de spanning met de keuzeknop (6).
• Sluit de positieve terminal van het circuit aan op de (+) uitgangsterminal (5) en de negatieve terminal van het circuit aan op
de (-) uitgangsterminal (4).
• Gebruik de AAN-schakelaar om de uitgang te schakelen (1).
WAARSCHUWING
WAARSCHUWING
De overbelastingsaanduiding licht op van zodra de uitgangsstroom de specificaties overschrijdt.
Laat het circuit niet gedurende een lange tijd aangesloten indien de overbelastingsaanduiding (3) oplicht.
Schakel de uitgangsspanning uit alvorens aan de keuzeknop (6) te draaien.
VOEDING VOEDING
VOEDING
6
3
2
4 5

Gestabiliseerde voeding

1
