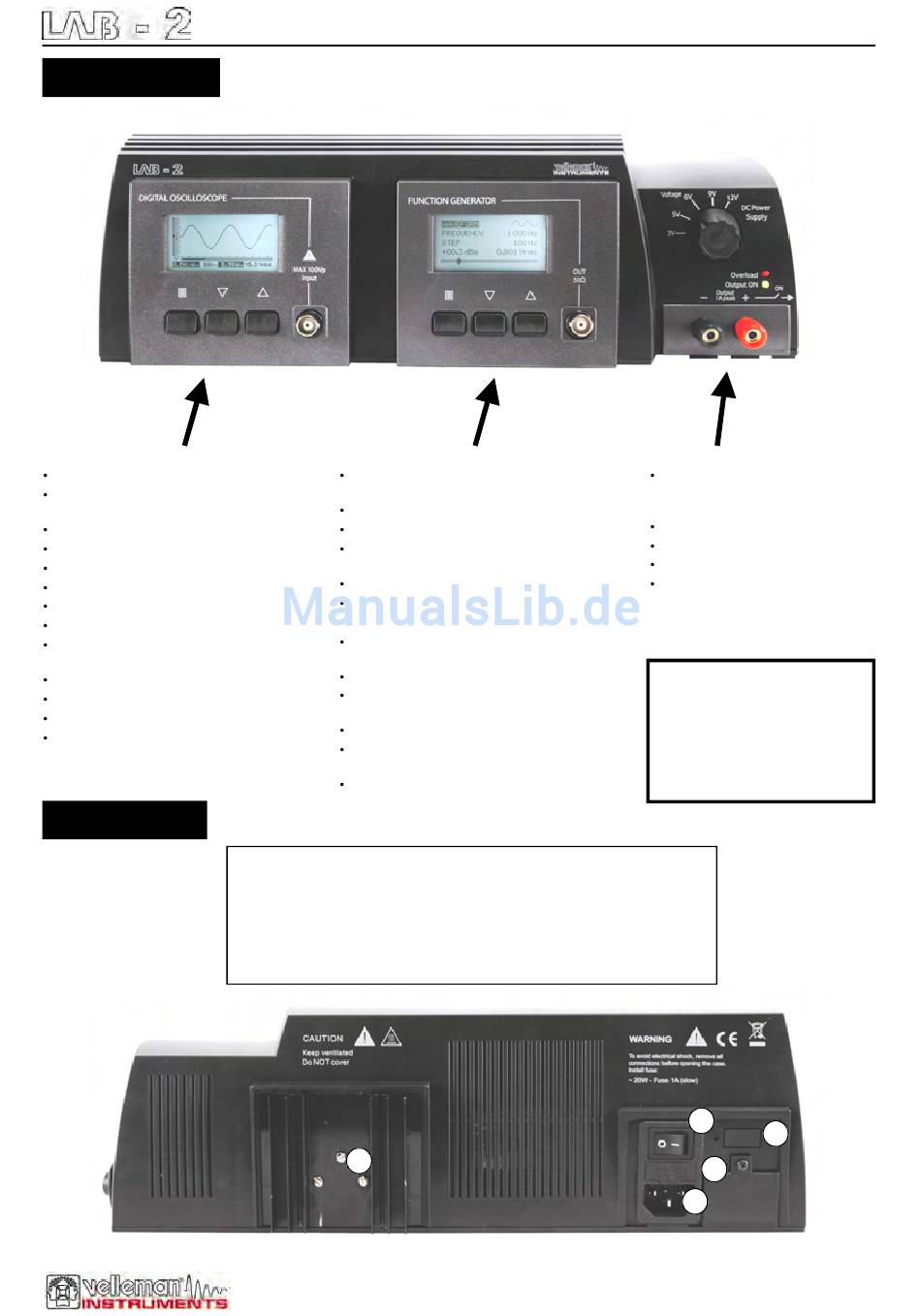

FRONTPLATTE
OSZILLOSKOP
Bandbreite: bis zu 10 MHz (-3dB*)
Bereich Eingang:
1mV bis 20V/Division in 14 Schritten
Eingangskopplung: DC, AC und GND
Echtzeit-Abtastrate bis 40MS/s
AD-Auflösung: 8 bits
Zeitbasis: 250ns bis 1Std. pro Division
automatische Auswahl vom Bereich
Konversion der Anzeige bei x10-Tastkopf
Anzeigen: DC, AC+DC, True RMS, dBm,
Vpp, Min-Max. (±2.5%)
Audio-Leistungsmessungen in 2 bis 32 Ohm
max. Eingang: 100Vp AC+DC
Tastkopf: 1Mohm 60MHz x1 - x10
weiße LED-Hintergrundbeleuchtung
* -4dB bei: 1mV, 2mV, 5mV, 0.1V und 2mV
RÜCKPLATTE
FUNKTIONSGENERATOR
Funktionsgenerator Typ DDS (Direct Digital
Synthesis)
DAC-Auflösung: 10 bits
Frequenzbereich: 1Hz bis 1.000.000Hz (± 0.01%)
Frequenzschritte: 1Hz, 10Hz, 100Hz, 1kHz und
10kHz
Wellenformen: Sinus, Rechteck und Dreieck
SWEEP-Funktion
Ausgangsspannung: max. 15Vpp
Messung des reellen Ausgangspegels:
dBm / Vrms oder Vpp (±3%)
THD Sinuswelle: < 0.1% @ 0dB / 600 Ohm
Anstieg-/Abfallzeit rechteckige Wellenform:
typ. 0.2µs
Ausgangsimpedanz: 50 Ohm
mehrsprachiges Menü (Englisch/Französisch/
Niederländisch/Deutsch/Spanisch)
weiße LED-Hintergrundbeleuchtung
1. Netzanschluss (Überprüfen Sie, ob diesen Anschluss
kompatibel ist mit der lokalen Netzspannung).
115 of 230VAC/20VA (Überprüfen Sie die Rückseite des Gerätes!).
2. EIN/AUS-Schalter.
3. Hauptsicherung.
4. Etikett der AC-Stromversorgung
5. Kühlkörper Stromversorgung. Warnung: Dieser Teil wird heiz!
5
Beschreibung der Frontplatte und der Rückplatte
STROMVERSORGUNG
Ausgangsspannung (feste
Spannung):
3V, 5V, 6V, 9V, 12V (±5% )
Spitzendurchlassstrom: 1A
Anzeige für den Überlast über LED
Anzeige für Ausgang über LED
EIN/AUS-Schalter für den Ausgang
Alle Ein- und
Ausgänge sind
elektrisch getrennt.
Stromversorgung:
2
1
4
3
21
