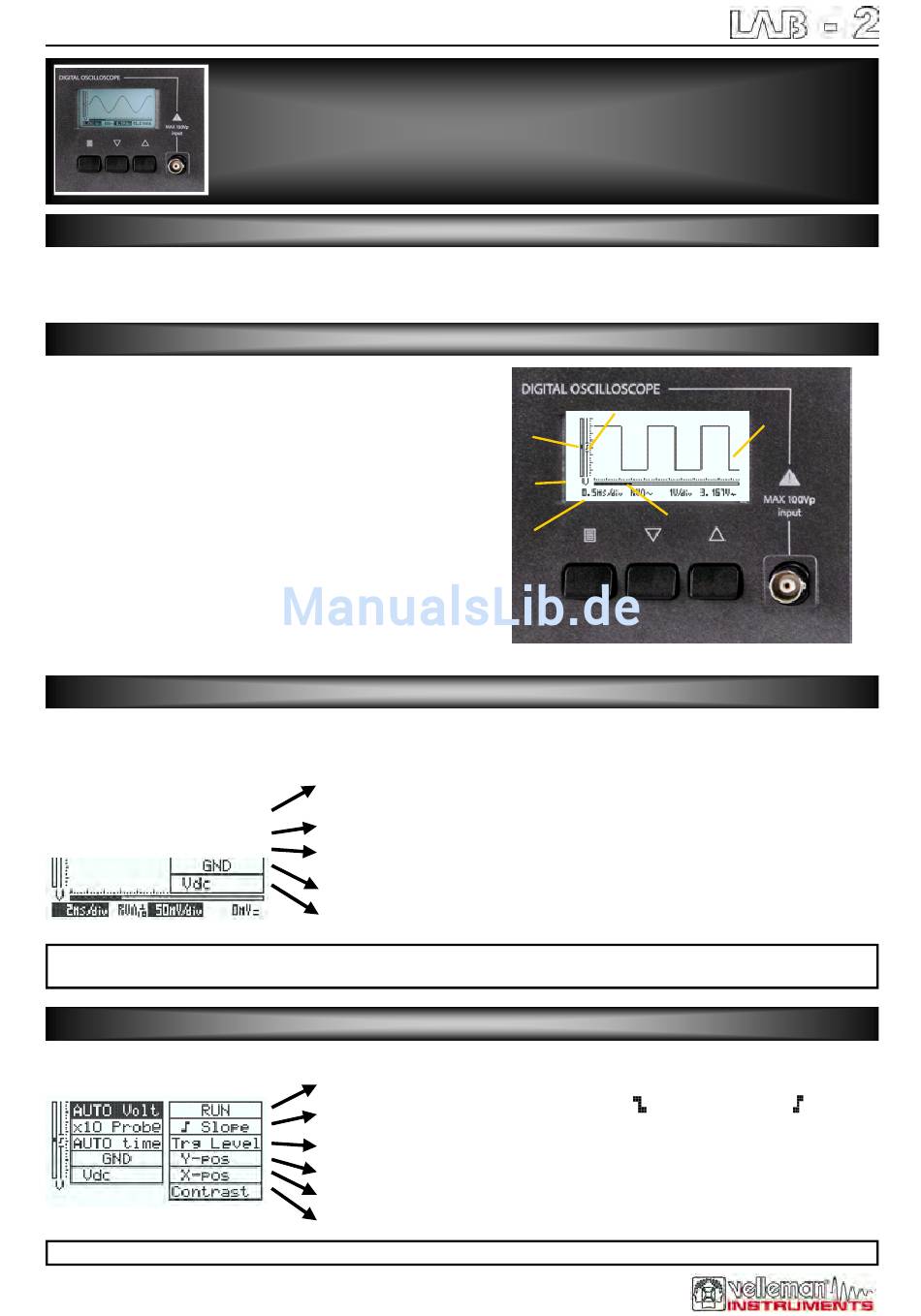

Osciloscopio
INTRODUCCIÓN
INTRODUCCIÓN
Este osciloscopio es apto para vigilar y medir señales eléctricas. El osciloscopio incorpora una configuración
completamente automatizada y, por ello, se puede utilizar para cualquier tipo de medición. Para mediciones más
detalladas, utilice las opciones del menú.
PANEL FRONTAL
PANEL FRONTAL
1 Visualización de la señal y del menú
2 Conector de entrada BNC: ¡Entrada máx. 100Vp!
3 Botón menú
- Pulse brevemente para visualizar el menú abreviado.
- Pulse brevemente para visualizar el menú detallado.
4 Up/down
utilice este botones para modificar el ajuste seleccionado.
5 Indicación de la última función utilizada
6 Indicaciones de los ajustes
Time/div, Trigger mode, AC/DC/GND, Volt/div y visualización
7 Posición de la señal (barra de desplazamiento X e Y)
8 Nivel de disparo y flanco
MENÚ ABREVIADO
MENÚ ABREVIADO
El menú abreviado es apto para modificar los ajustes básicos como volt/div y base de tiempos. Utilice el menú
detallado para la configuración detallada. Pulse brevemente el botón de menú para seleccionar el ajuste deseado.
Ajustes invertidos = modo automático.
Observación: Usted saldrá automáticamente del menú después de algunos segundos. Puede también salir del menú al
mantener pulsado el botón de menú.
MENÚ DETALLADO
MENÚ DETALLADO
Pulse brevemente el botón de menú para seleccionar el ajuste deseado.
Observación: La última opción del menú detallado se visualiza en el menú abreviado hasta que seleccione el ajuste siguiente.
30
Osciloscopio
Osciloscopio
Osciloscopio
> pulse brevemente para entrar en el menú
> pulse brevemente para entrar en el menú
Aumente o disminuya la señal al ajustar volt/div, o seleccione AUTO para una
visualización automática de la señal.
Adapte la visualización al ajuste de la sonda "x1 o x10".
Base de tiempo: visualización de más o menos ciclos al modificar el
tiempo/div, o seleccione AUTO para una visualización automática de la señal.
Seleccione la conexión de entrada AC/DC o una tensión de referencia 0 (GND).
Seleccione la visualización de la tensión (Volt, dB, potencia audio...)
> entre en el menú detallado al mantener pulsado el botón de menú
> entre en el menú detallado al mantener pulsado el botón de menú
Seleccione el modo de disparo (run, normal).
Seleccione la activación del flanco de bajada
señal de entrada.
Desplace el nivel de disparo.
Desplace la señal de manera vertical (barra Y).
Desplace la señal de manera horizontal (barra X).
Aumente o disminuya el contraste hasta que alcance el nivel deseado.
8
7
5
7
6
3
4
o el flanco de subida
1
4
2
de la
