Quarzwechsel - Reely 23 31 71 Bedienungsanleitung



16. Quarzwechsel

Um eine Kanal-Doppelbelegung zu vermeiden, kann es erforderlich werden, dass Sie an Ihrem Fern-
steuersystem die Quarze wechseln müssen.
Aus Gründen der Betriebssicherheit sollten Sie nur Quarze verwenden, die vom Zulieferer aus-
drücklich für den Einsatz in Ihrer Fernsteueranlage empfohlen werden.
• Ziehen Sie bei ausgeschaltetem Sender den Halter für
den Senderquarz (1) aus der Rückseite des Sender-
gehäuses (2).
• Entnehmen Sie den Sender-Quarz aus dem Kunststoff-
halter.
• Setzen Sie den Wechselquarz (3) mit einem anderen Ka-
nal im selben Frequenzband ein. Achten Sie bitte darauf,
dass Sie den richtigen Quarz in den Halter setzen. Sender-
quarze sind im Regelfall mit den Buchstaben „T" oder
„TX" (= „Transmitter" = Sender) gekennzeichnet.
• Stecken Sie den Quarzhalter (1) zurück in den Sender.
• Der Empfängerquarz befindet sich auf der, in Fahrtrich-
tung gesehen, rechten Seite der RC-Box (4).
• Ziehen den Empfängerquarz (5) mit Hilfe einer Pinzette
oder Spitzzange an der Kunststofflasche durch die Öff-
nung in der RC-Box aus dem Empfänger.
• Der passende Wechselquarz für den Empfänger muss mit
der selben Kanalzahl wie der Senderquarz beschriftet
sein. Zusätzlich trägt er die Buchstabenkennung „R" oder
„RX" (= „Receiver" = Empfänger)
• Setzen Sie den Wechselquarz mit der zum Sender pas-
senden Frequenz in den Empfänger ein.
• Schalten Sie nun den Sender und anschließend den Emp-
fänger ein und prüfen Sie die Funktion der Anlage.

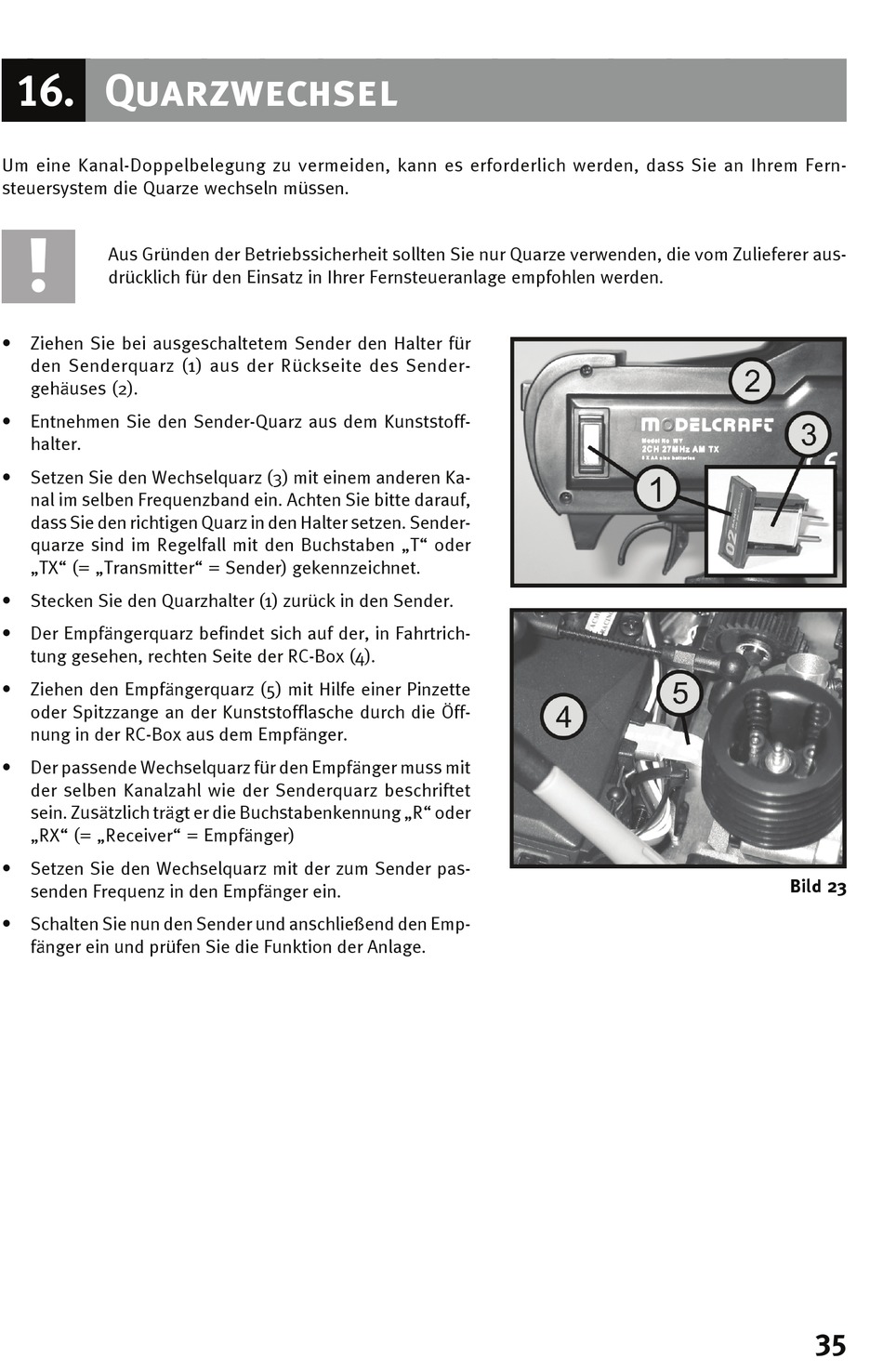

Bild 23
35
