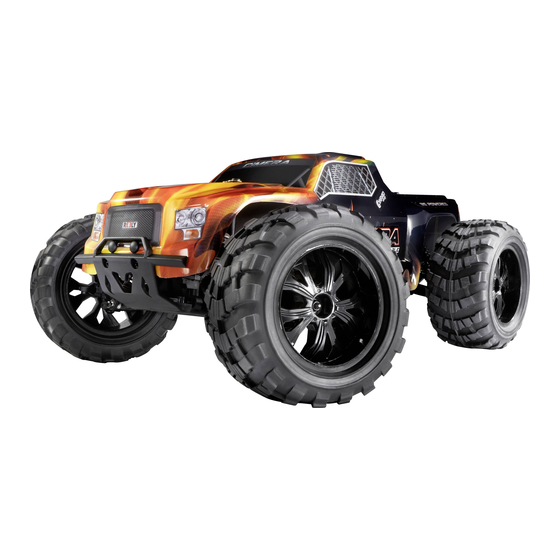

Reely Cimera Bedienungsanleitung

1:10 elektro-monstertruck 4wd rtr
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Bedienungsanleitung
1:10 Elektro-Monstertruck
„Cimera" 4WD RtR
Best.-Nr. 2304801 (Super Combo-Set)
Operating Instructions
1:10 Electric Monstertruck
"Cimera" 4WD RtR
Item no. 2304801 (super combo set)
Notice d'emploi
1:10 Monster Truck électrique
« Cimera » 4WD RtR
N° de commande 2304801 (kit Super Combo)
Gebruiksaanwijzing
1:10 Elektrische Monstertruck
"Cimera" 4WD RtR
Bestelnr. 2304801 (super combo-set)
Seite 2 - 31
Page 32 - 61
Page 62 - 91
Pagina 92 - 121

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reely Cimera

Inhaltszusammenfassung für Reely Cimera

  • Seite 1 “Cimera” 4WD RtR Item no. 2304801 (super combo set) Page 32 - 61 Notice d’emploi 1:10 Monster Truck électrique « Cimera » 4WD RtR N° de commande 2304801 (kit Super Combo) Page 62 - 91 Gebruiksaanwijzing 1:10 Elektrische Monstertruck “Cimera” 4WD RtR Bestelnr.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Einführung ................................4 Symbol-Erklärung ..............................4 Bestimmungsgemäße Verwendung ........................5 Lieferumfang ................................5 Erforderliches Zubehör ............................6 Sicherheitshinweise .............................7 a) Allgemein ...............................7 b) Inbetriebnahme ..............................8 c) Fahren des Fahrzeugs ..........................8 Batterie- und Akkuhinweise ..........................10 a) Allgemein ..............................10 b) Zusätzliche Informationen zu Lithium-Akkus ....................11 Fahrakku für das Fahrzeug laden ........................13 Inbetriebnahme ..............................14 a) Karosserie abnehmen ..........................14...
  • Seite 3 Seite 12. Reinigung und Wartung .............................26 a) Allgemein ..............................26 b) Vor bzw. nach jeder Fahrt ..........................26 c) Radwechsel ..............................27 13. Entsorgung ................................28 a) Produkt ................................28 b) Batterien/Akkus ............................28 14. Konformitätserklärung (DOC) ..........................28 15. Behebung von Störungen ..........................29 16. Technische Daten ..............................31 a) Fahrzeug ..............................31 b) Fernsteueranlage ............................31 c) LiPo-Ladegerät ............................31...

  • Seite 4: Einführung

    1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

  • Seite 5: Bestimmungsgemäße Verwendung

    3. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fern- steueranlage drahtlos per Funk gesteuert werden kann. Die Steuerfunktionen sind vorwärts/rückwärts/links/rechts (jeweils stufenlos). Der eingebaute Brushless-Motor wird über einen elektronischen Fahrtregler angesteuert, die Lenkung über ein Servo. Das Fahrzeug (Chassis und Karosserie) ist fahrfertig aufgebaut.

  • Seite 6: Erforderliches Zubehör

    5. Erforderliches Zubehör Im Lieferumfang finden Sie sowohl einen für das Fahrzeug passenden 3zelligen LiPo-Fahrakku, ein LiPo-Ladegerät und 4 AA/Mignon-Batterien für den Sender. Für den ersten Einsatz des Fahrzeugs benötigen Sie also kein weiteres Zubehör. Für einen optimalen Einsatz des Fahrzeugs empfehlen wir Ihnen jedoch weiterhin folgende Komponenten: • Einen oder mehrere zusätzliche passende Fahrakkus (um nach einer kurzen Pause zum Abkühlen von Motor und Fahrtregler weiterfahren zu können) • Ersatzbatterien (4x AA/Mignon) für den Sender (wenn die Batterien im Sender während dem Fahren des Fahrzeugs leer werden)

  • Seite 7: Sicherheitshinweise

    6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

  • Seite 8: B) Inbetriebnahme

    b) Inbetriebnahme • Die Anleitung zur Fernsteueranlage und zum Ladegerät liegt getrennt bei. Beachten Sie unbedingt die dort enthaltenen Sicherheitshinweise und alle weiteren Informationen! Bei unsachgemäßem Umgang speziell mit dem Ladegerät bestehen diverse Gefahren. • Verwenden Sie nur geeignete Fahrakkus für das Fahrzeug. Betreiben Sie den Fahrtregler niemals über ein Netzteil, auch nicht zu Testzwecken.
  • Seite 9 • Fahren Sie nicht bei Gewitter, unter Hochspannungsleitungen oder in der Nähe von Funkmasten. • Lassen Sie immer den Sender eingeschaltet, solange das Fahrzeug in Betrieb ist. • Zum Abstellen des Fahrzeugs schalten Sie immer zuerst den Fahrtregler des Fahrzeugs aus und tren- nen Sie anschließend den Fahrakku vollständig vom Fahrtregler.

  • Seite 10: Batterie- Und Akkuhinweise

    7. Batterie- und Akkuhinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-Akkus mit ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiMH-Akkus) sind diverse Vorschriften unbedingt einzuhalten, da andernfalls Explosions- und Brandgefahr besteht. Beachten Sie deshalb unbedingt die nachfolgend genannten Informationen und Sicherheitshinweise zum Umgang mit Batterien und Akkus.

  • Seite 11: Zusätzliche Informationen Zu Lithium-Akkus

    • Batterien/Akkus dürfen nicht feucht oder nass werden. Gleiches gilt für das Ladegerät, das sich im Lieferumfang befindet. Das Ladegerät darf nur in einem trockenen, geschlossenen Innenraum betrieben werden. Feuchtigkeit/Nässe auf dem Ladegerät kann zu einem lebensgefährlichen elektrischen Schlag führen! Außerdem besteht Brand- und Explosionsgefahr durch den Akku! Gerade Akkus mit Lithium-Technologie (z.B. LiPo-Akkus) sind durch die darin enthaltenen Chemikalien sehr feuchtigkeitsempfindlich! • Trennen Sie den Fahrakku vor dem Anschluss an das Ladegerät vollständig von Ihrem Modell.
  • Seite 12 • Die Außenhülle von vielen Lithium-Akkus besteht meist nur aus einer dicken Folie und ist deshalb sehr empfindlich. Zerlegen oder beschädigen Sie den Akku niemals, lassen Sie den Akku niemals fallen, ste- chen Sie keine Gegenstände in den Akku! Vermeiden Sie jegliche mechanische Belastung des Akkus, ziehen Sie auch niemals an den Anschlusskabeln des Akkus! Es besteht Brand- und Explosionsgefahr! Achten Sie ebenfalls hierauf, wenn der Akku im Modell befestigt wird bzw.

  • Seite 13: Fahrakku Für Das Fahrzeug Laden

    8. Fahrakku für das Fahrzeug laden • Bei dem Produkt befindet sich ein 3zelliger LiPo-Fahrakku und ein dazu passendes LiPo-Ladegerät im Lieferum- fang. Beachten Sie zum Aufladen des Fahrakkus die Bedienungsanleitung des Ladegeräts. Achtung! Das mitgelieferte LiPo-Ladegerät darf nur zum Aufladen eines LiPo-Fahrakkus verwendet werden. Wenn Sie versuchen sollten, einen NiMH-Fahrakku mit dem LiPo-Ladegerät aufzuladen, so besteht Brand- und Explosionsgefahr! Ein LiPo-Fahrakku darf nur mit einem geeigneten LiPo-Ladegerät aufgeladen werden (und ein NiMH-Akku nur über ein NiMH-Ladegerät). Achten Sie also immer darauf, ein zur Akkutechnologie passendes Ladege- rät zu verwenden.

  • Seite 14: Inbetriebnahme

    9. Inbetriebnahme a) Karosserie abnehmen Ziehen Sie die vier Sicherungsclipse auf der Oberseite des Fahrzeugs heraus und nehmen Sie die Karosserie nach oben ab. b) Batterien/Akkus in den Sender einlegen Öffnen Sie das Batteriefach am Sender und legen Sie dort entweder Batterien oder voll geladene Akkus ein. Achten Sie auf die richtige Polung (Plus/+ und Minus/-), siehe Beschriftung im Batteriefach.

  • Seite 15: Anschließen Des Fahrakkus An Den Fahrtregler

    e) Anschließen des Fahrakkus an den Fahrtregler Um ein plötzliches Anlaufen der Räder und somit ein unkontrolliertes Losfahren des Modells zu verhindern (z.B. wenn die Trimmung für den Antrieb verstellt ist), setzen Sie das Modellfahrzeug auf eine geeignete Unterlage (oder eine Startbox), damit sich die Räder im Störungsfall frei drehen können. Fassen Sie nicht in den Antrieb hinein.

  • Seite 16: Karosserie Aufsetzen Und Befestigen

    Für eine Programmierung des Fahrtreglers beachten Sie das Kapitel 10. b). Wichtig! Wenn ein LiPo-Akku als Fahrakku verwendet wird, so kontrollieren Sie unbedingt die Grundeinstellung des Fahrtreglers, ob der Unterspannungsschutz aktiviert ist (normalerweise 3,2 V/Zelle). Bei ausgeschalteter Unterspannungserkennung kommt es andernfalls zu einer Tiefentladung des LiPo-Akkus, was diesen zer- stört.

  • Seite 17: Steuern Des Fahrzeugs

    h) Steuern des Fahrzeugs Stellen Sie das fahrbereite Fahrzeug nun auf den Boden. Fassen Sie dabei aber nicht in den Antrieb hinein, halten Sie das Fahrzeug nicht an den Rädern fest. Die nachfolgenden Abbildungen dienen nur zur Illustration der Funktionen, diese müssen nicht mit dem Design des mitgelieferten Senders übereinstimmen.

  • Seite 18: Fahrt Beenden

    Bedienen Sie am Sender den Gas-/Bremshebel für die Fahrfunktion nur sehr vorsichtig und fahren Sie zu Beginn nicht zu schnell, bis Sie sich mit der Reaktion des Fahrzeugs auf die Bedienung vertraut gemacht haben. Machen Sie keine schnellen und ruckartigen Bewegungen an den Bedienelementen des Senders. Zielen Sie niemals mit der Antenne des Senders direkt auf das Fahrzeug, da dies die Reichweite stark verringert.

  • Seite 19: Fahrtregler Programmieren

    10. Fahrtregler programmieren a) Programmierung von Neutral- und Vollgasstellung Wenn das Fahrzeug in der Neutralstellung des Gas-/Bremshebels nicht ruhig stehen bleibt, können Sie am Sender die Trimmung für die Fahrfunktion korrigieren. Sollte der Trimmweg nicht ausreichen (oder wenn die Trimmung bereits fast am Ende des Trimmwegs steht), so können Sie die Neutralstellung und die Vollgasstellungen für Vorwärts-/Rückwärtsfahrt neu programmieren.

  • Seite 20: Programmierung Der Sonderfunktionen

    b) Programmierung der Sonderfunktionen Der Fahrtregler ist ab Werk bereits mit den sinnvollsten Voreinstellungen vorprogrammiert worden. Wenn ein LiPo-Akku als Fahrakku verwendet wird, so kontrollieren Sie die Grundeinstellung des Fahrtreg- lers, ob der Unterspannungsschutz aktiviert ist (normalerweise 3,2 V/Zelle). Bei ausgeschalteter Unter- spannungserkennung kommt es andernfalls zu einer Tiefentladung des LiPo-Akkus, was diesen zerstört.
  • Seite 21 Die grau markierten Werte sind die vom Hersteller vorgenommenen Grundeinstellungen zum Zeitpunkt der Erstellung dieser Bedienungsanleitung. Möglicherweise hat der Fahrtregler Ihres Fahrzeugs eine andere Grundeinstellung; beachten Sie dann die Anzahl der Blinksignale der roten LED. Beschreibung der Einstellfunktionen: • Funktion #1, grüne LED blinkt 1x kurz: Fahrfunktion Der Fahrtregler kann hier zwischen den zwei Fahrfunktionen „Vorwärts/Bremse“...

  • Seite 22: Reset Des Fahrtreglers

    • Funktion #4, grüne LED blinkt 4x kurz: Startmodus beim Losfahren Abhängig von der Einstellung erfolgt das Losfahren mit weniger oder mehr Kraft. Je höher der Einstellwert, umso mehr Strom zieht der Motor aus dem angeschlossenen Akku; entsprechend hochwertiger muss dieser sein. Ein höherer Einstellwert sollte außerdem nur bei losem Untergrund verwendet werden, da es andernfalls zu einer Überlastung des Antriebs kommt (Getriebe, Differenziale).

  • Seite 23: Einstellmöglichkeiten Am Fahrzeug

    11. Einstellmöglichkeiten am Fahrzeug a) Einstellung des Radsturzes Der Radsturz bezeichnet die Neigung der Radebene gegenüber der Senkrechten. Negativer Sturz Positiver Sturz (Radoberkanten zeigen nach innen) (Radoberkanten zeigen nach außen) Die Einstellung der Räder bei den beiden Abbildungen oben ist übertrieben dargestellt, um Ihnen den Unterschied zwischen negativem und positivem Sturz zu zeigen.

  • Seite 24: Einstellung Der Spur

    b) Einstellung der Spur Die Spur (Vorspur = Bild „A“, Nachspur = Bild „B“) bezeichnet die Stellung der Radebene zur Fahrtrichtung. Während der Fahrt werden die Räder durch den Rollwiderstand vorne ¦ ¦ auseinandergedrückt und stehen daher nicht mehr exakt parallel zur Fahrtrichtung.

  • Seite 25: Einstellung Der Stoßdämpfer

    c) Einstellung der Stoßdämpfer Vorderachse Hinterachse Am oberen Ende des Stoßdämpfers kann die Einstellung der Feder-Vorspannung durch das Verdrehen eines Rän- delrads (A) vorgenommen werden. Die Stoßdämpfer des Fahrzeugs können am unteren Querlenker (B) bzw. oben an der Dämpferbrücke (C, nur an der Hinterachse möglich) in verschiedenen Positionen montiert werden.

  • Seite 26: Reinigung Und Wartung

    12. Reinigung und Wartung a) Allgemein Vor einer Reinigung oder Wartung ist der Fahrtregler auszuschalten und der Fahrakku vom Fahrregler vollständig zu trennen. Schalten Sie danach den Sender aus. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B.

  • Seite 27: Radwechsel

    c) Radwechsel Die Reifen sind auf der Felge fixiert, damit sie sich nicht von der Felge lösen können. Wenn die Reifen abgefahren sind, muss deshalb das gesamte Rad getauscht werden. Nach dem Lösen der Radmutter (A) nehmen Sie die Beilagscheibe (B) ab. Ziehen Sie dann das Rad von der Radachse (D) ab. Möglicherweise bleibt die Radmitnehmer-Mutter (C) beim Abziehen des Hinterrades in der Felge stecken oder sie löst sich von der Radachse (D).

  • Seite 28: Entsorgung

    13. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus ver- pflichtet; eine Entsorgung über den Hausmüll ist untersagt.

  • Seite 29: Behebung Von Störungen

    15. Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Beachten Sie außerdem die beiliegende Bedienungsanleitung zur Fernsteueranlage. Das Modell reagiert nicht oder nicht richtig • Bei 2,4 GHz-Fernsteueranlagen muss der Empfänger am Sender angelernt werden.
  • Seite 30 Fahrzeug wird langsamer bzw. das Lenkservo zeigt nur noch geringe oder überhaupt keine Reaktion; die Reichweite zwischen Sender und Fahrzeug ist nur sehr kurz • Der Fahrakku ist schwach oder leer. Die Stromversorgung des Empfängers und damit auch des Lenkservos erfolgt über den BEC des Fahrtreglers. Aus diesem Grund führt ein schwacher oder leerer Fahrakku dazu, dass der Empfänger nicht mehr richtig arbeitet.

  • Seite 31: Technische Daten

    16. Technische Daten a) Fahrzeug Maßstab ............1:10 Geeigneter Fahrakku ........3zelliger LiPo-Fahrakku (Nennspannung 11,1 V) Antrieb ..............Brushless-Elektromotor (2100 KV) Allrad-Antrieb über Kardanwelle Differenzial in Vorder- und Hinterachse Fahrwerk ............Einzelradaufhängung vorn/hinten Öldruckstoßdämpfer mit Spiralfedern, einstellbar Spur der Vorder-/Hinterräder einstellbar Sturz der Vorder/Hinterräder einstellbar Abmessungen (L x B x H) .........440 x 290 x 178 mm Reifen-Abmessungen (B x Ø) ......60 x 125 mm Radstand ............290 mm...
  • Seite 124 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2020 by Conrad Electronic SE.
