I-24
Anschlussdosen für analoge Geräte installieren
Anschlussdosen für analoge Geräte installieren
Um mehr als drei analoge Geräte an der Tk-Anlage anzuschlie-
ßen, benötigen Sie fest installierte TAE-Anschlussdosen
Die Anschlussdosen werden über Fernmeldekabel (z. B.
JYY 0,6 mm) mit der Tk-Anlage verbunden. Der Anschluss
erfolgt an den abziehbaren Klemmenpaaren mit der Bezeich-
nung 01 bis 06 (bzw. 10). Diese Klemmenbezeichnung ist vor
der Klemme auf der Platine aufgedruckt.
Pro Teilnehmer bzw. pro Anschlussdose benötigen Sie ein
Adernpaar. Bei Verwendung des Aderndurchmessers 0,6 mm
dürfen die Leitungen zwischen der Tk-Anlage und den
Anschlussdosen bis zu 800 m lang sein.
Um Störeinflüssen vorzubeugen, verlegen Sie die Leitungen
sorgfältig und verdrillen Sie die Adernpaare. Vermeiden Sie
außerdem längere Parallelführung der Leitungen, insbeson-
dere neben Stromversorgungsleitungen.
1. Außerhalb Deutschlands werden Westernbuchsen oder die landesüblichen
analogen Anschlussdosen verwendet.
e
Select Enter
Module nicht im Betrieb wechseln!
Do not insert / remove the modules with power-on!
Termination
on / off
COM (V. 24)
System
S 1 ext. S 2 int. b2 b1 a1 a2
Display
0 0
1
.
COMpact T... C
COMpact T... B
COMpact 2S A
0
Volume Audio
a b
( )
(30) (31) (32) (33) (34) (35) (36) (37) (38) (39)
Port 01 02 03 04 05 06 07 08 09 10
1 2 3 4 5 6
F
Beachten Sie bitte, dass die Leitungen für analoge
Telefone und ISDN-Telefone immer getrennt vonein-
ander verlegt werden müssen.

Verwendung von TAE-Anschlussdosen

Verbinden Sie ein Klemmenpaar (z. B. 01) jeweils mit der
Klemme 1 und der Klemme 2 einer TAE-Anschlussdose (siehe
Abb. 27).
Wenn Sie lediglich Telefone oder Kombifaxgeräte anschließen
möchten, sind TAE-Einfachdosen mit F-Codierung (eine mit „F"
bezeichnete Buchse) ausreichend. Für den Anschluss von Fax-
geräten, Modems und Anrufbeantwortern dagegen benötigen
Sie TAE-Dosen, die zusätzlich eine Buchse mit N-Codierung
besitzen.
Die Anschlussstecker der Telefone oder Kombifaxgeräte wer-
den in die mit „F" bezeichneten Buchsen gesteckt. Die
Anschlussstecker der übrigen Geräte werden dagegen in die
mit „N" bezeichneten Buchsen gesteckt.

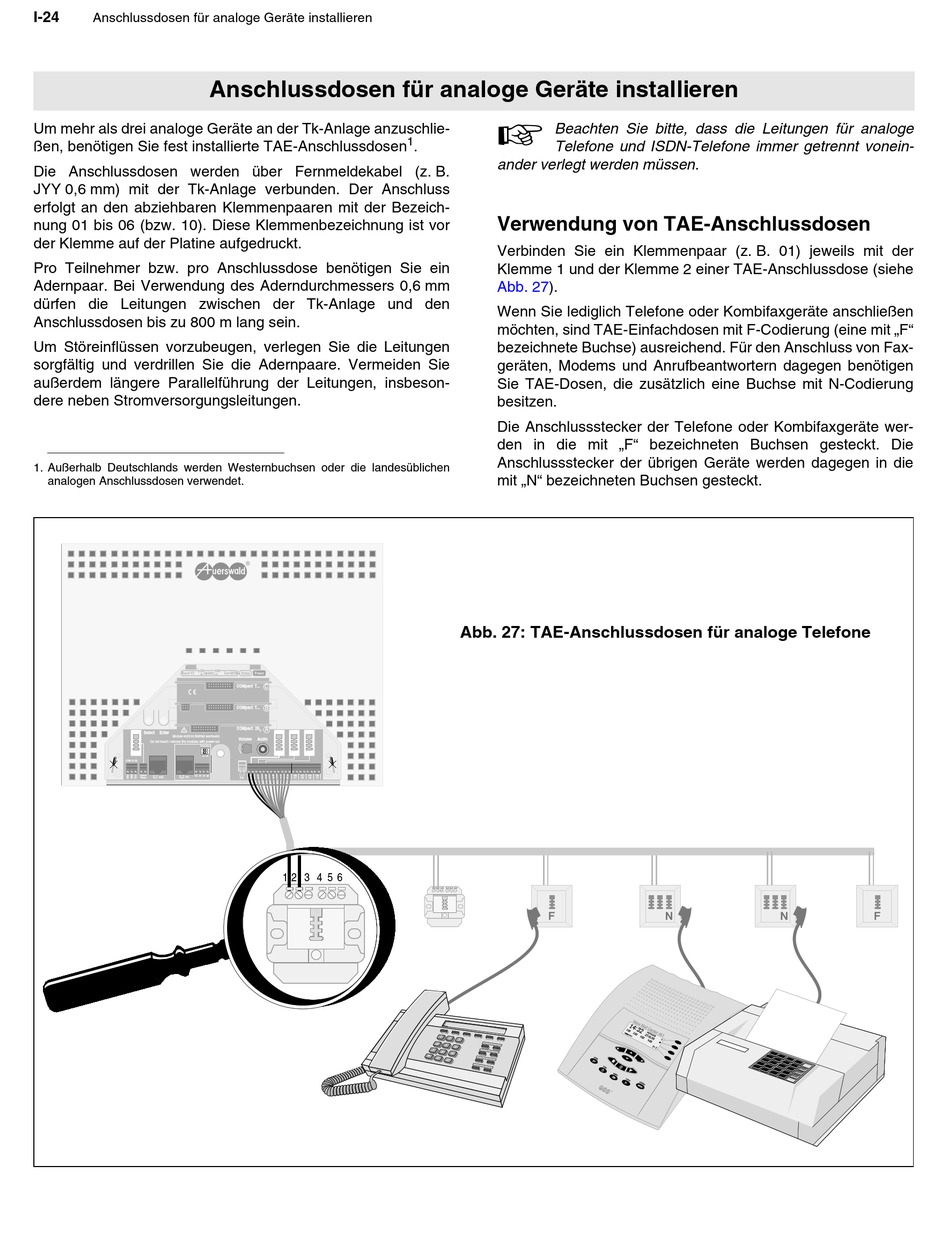

Abb. 27: TAE-Anschlussdosen für analoge Telefone
F
F N N F
