I-30

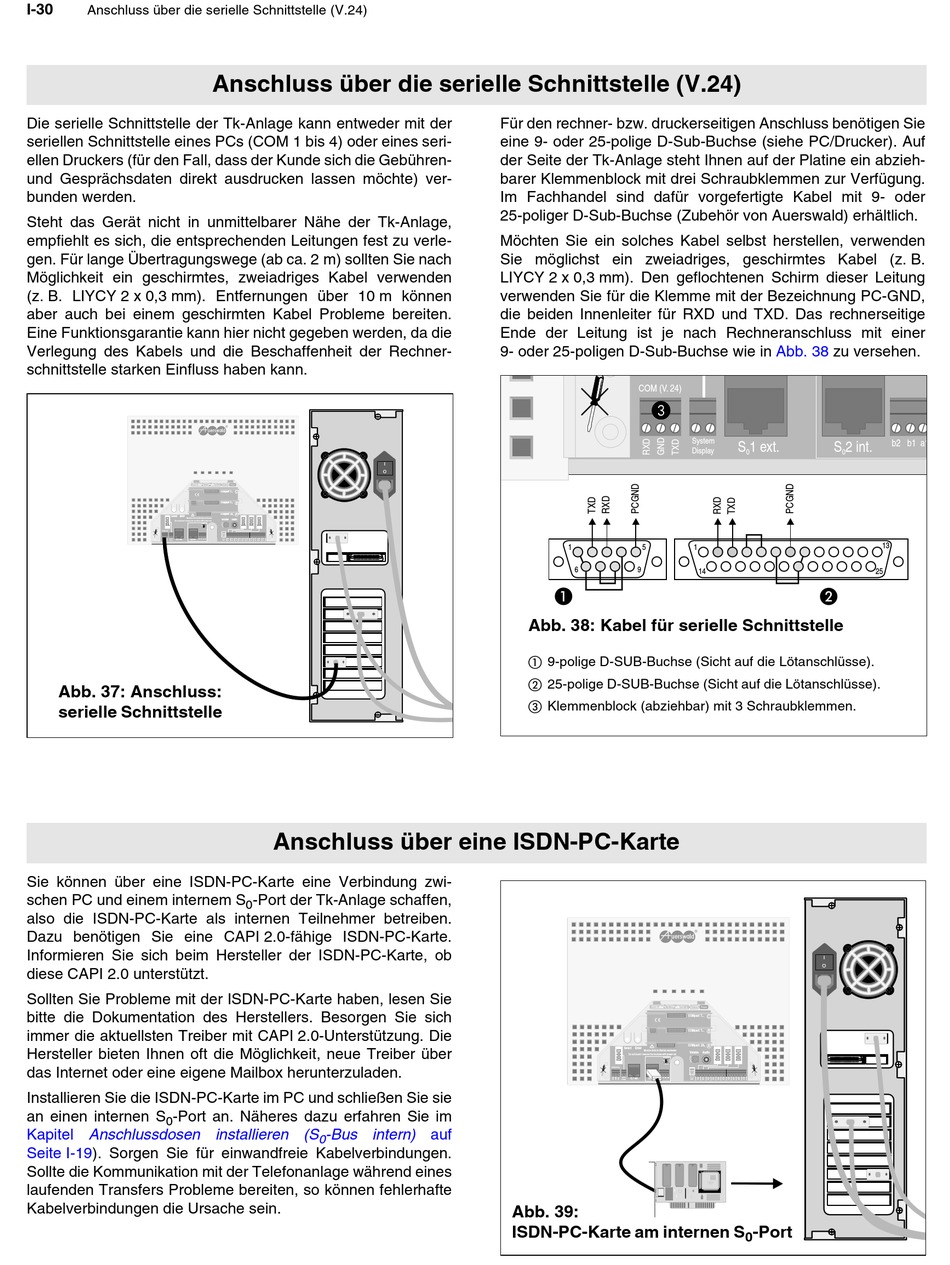

Anschluss über die serielle Schnittstelle (V.24)
Die serielle Schnittstelle der Tk-Anlage kann entweder mit der
seriellen Schnittstelle eines PCs (COM 1 bis 4) oder eines seri-
ellen Druckers (für den Fall, dass der Kunde sich die Gebühren-
und Gesprächsdaten direkt ausdrucken lassen möchte) ver-
bunden werden.
Steht das Gerät nicht in unmittelbarer Nähe der Tk-Anlage,
empfiehlt es sich, die entsprechenden Leitungen fest zu verle-
gen. Für lange Übertragungswege (ab ca. 2 m) sollten Sie nach
Möglichkeit ein geschirmtes, zweiadriges Kabel verwenden
(z. B. LIYCY 2 x 0,3 mm). Entfernungen über 10 m können
aber auch bei einem geschirmten Kabel Probleme bereiten.
Eine Funktionsgarantie kann hier nicht gegeben werden, da die
Verlegung des Kabels und die Beschaffenheit der Rechner-
schnittstelle starken Einfluss haben kann.
e
Select Enter
Module nicht im Betrieb wechseln!
Do not insert / remove the modules with power-on!
Termination
on / off
COM (V. 24)
System S 1 ext. S 2 int. b2 b1 a1 a2
Display
0 0
Abb. 37: Anschluss:
serielle Schnittstelle
Sie können über eine ISDN-PC-Karte eine Verbindung zwi-
schen PC und einem internem S
also die ISDN-PC-Karte als internen Teilnehmer betreiben.
Dazu benötigen Sie eine CAPI 2.0-fähige ISDN-PC-Karte.
Informieren Sie sich beim Hersteller der ISDN-PC-Karte, ob
diese CAPI 2.0 unterstützt.
Sollten Sie Probleme mit der ISDN-PC-Karte haben, lesen Sie
bitte die Dokumentation des Herstellers. Besorgen Sie sich
immer die aktuellsten Treiber mit CAPI 2.0-Unterstützung. Die
Hersteller bieten Ihnen oft die Möglichkeit, neue Treiber über
das Internet oder eine eigene Mailbox herunterzuladen.
Installieren Sie die ISDN-PC-Karte im PC und schließen Sie sie
an einen internen S -Port an. Näheres dazu erfahren Sie im
0
Kapitel Anschlussdosen installieren (S
Seite I-19). Sorgen Sie für einwandfreie Kabelverbindungen.
Sollte die Kommunikation mit der Telefonanlage während eines
laufenden Transfers Probleme bereiten, so können fehlerhafte
Kabelverbindungen die Ursache sein.
Anschluss über die serielle Schnittstelle (V.24)
I
O
COMpact T... C
COMpact T... B
COMpact 2S A
0
Volume Audio
a b
( ) (30) (31) (32) (33) (34) (35) (36) (37) (38) (39)
Port 01 02 03 04 05 06 07 08 09 10
Anschluss über eine ISDN-PC-Karte
-Port der Tk-Anlage schaffen,
0
-Bus intern) auf
0
Für den rechner- bzw. druckerseitigen Anschluss benötigen Sie
eine 9- oder 25-polige D-Sub-Buchse (siehe PC/Drucker). Auf
der Seite der Tk-Anlage steht Ihnen auf der Platine ein abzieh-
barer Klemmenblock mit drei Schraubklemmen zur Verfügung.
Im Fachhandel sind dafür vorgefertigte Kabel mit 9- oder
25-poliger D-Sub-Buchse (Zubehör von Auerswald) erhältlich.
Möchten Sie ein solches Kabel selbst herstellen, verwenden
Sie möglichst ein zweiadriges, geschirmtes Kabel (z. B.
LIYCY 2 x 0,3 mm). Den geflochtenen Schirm dieser Leitung
verwenden Sie für die Klemme mit der Bezeichnung PC-GND,
die beiden Innenleiter für RXD und TXD. Das rechnerseitige
Ende der Leitung ist je nach Rechneranschluss mit einer
9- oder 25-poligen D-Sub-Buchse wie in
COM (V. 24)
» » » »
1 5
6 9
³
Abb. 38: Kabel für serielle Schnittstelle
9-polige D-SUB-Buchse (Sicht auf die Lötanschlüsse).
25-polige D-SUB-Buchse (Sicht auf die Lötanschlüsse).
Klemmenblock (abziehbar) mit 3 Schraubklemmen.
e
Select Enter
Module nicht im Betrieb wechseln!
Do not insert / remove the modules with power-on!
Termination
on / off
COM (V. 24)
System
S 1 ext. S 2 int. b2 b1 a1 a2
Display
0 0
Abb. 39:
ISDN-PC-Karte am internen S
Abb. 38 zu versehen.
System
S 1 ext. S 2 int.
Display
0 0
1
14
·
I
O
C
COMpact T...
COMpact T... B
COMpact 2S A
0
Volume Audio
a b
( )
(30) (31) (32) (33) (34) (35) (36) (37) (38) (39)
Port 01 02 03 04 05 06 07 08 09 10
-Port
0
b2 b1 a1
13
25
