9.2 Durchblättern der Anlagenkomponenten
Drehen Sie in der Startmaske den Bedienknopf nach rechts oder links, so werden die
Istwerte und Zustände der vorhandenen Anlagenkomponenten angezeigt.
Durch kurzes Drücken des Bedienknopfes gelangen Sie in das Einstellmenü der gerade
angezeigten Anlagenkomponente.
Durch kurzes Drücken der ESC-Taste gelangen Sie zurück zur Startmaske.

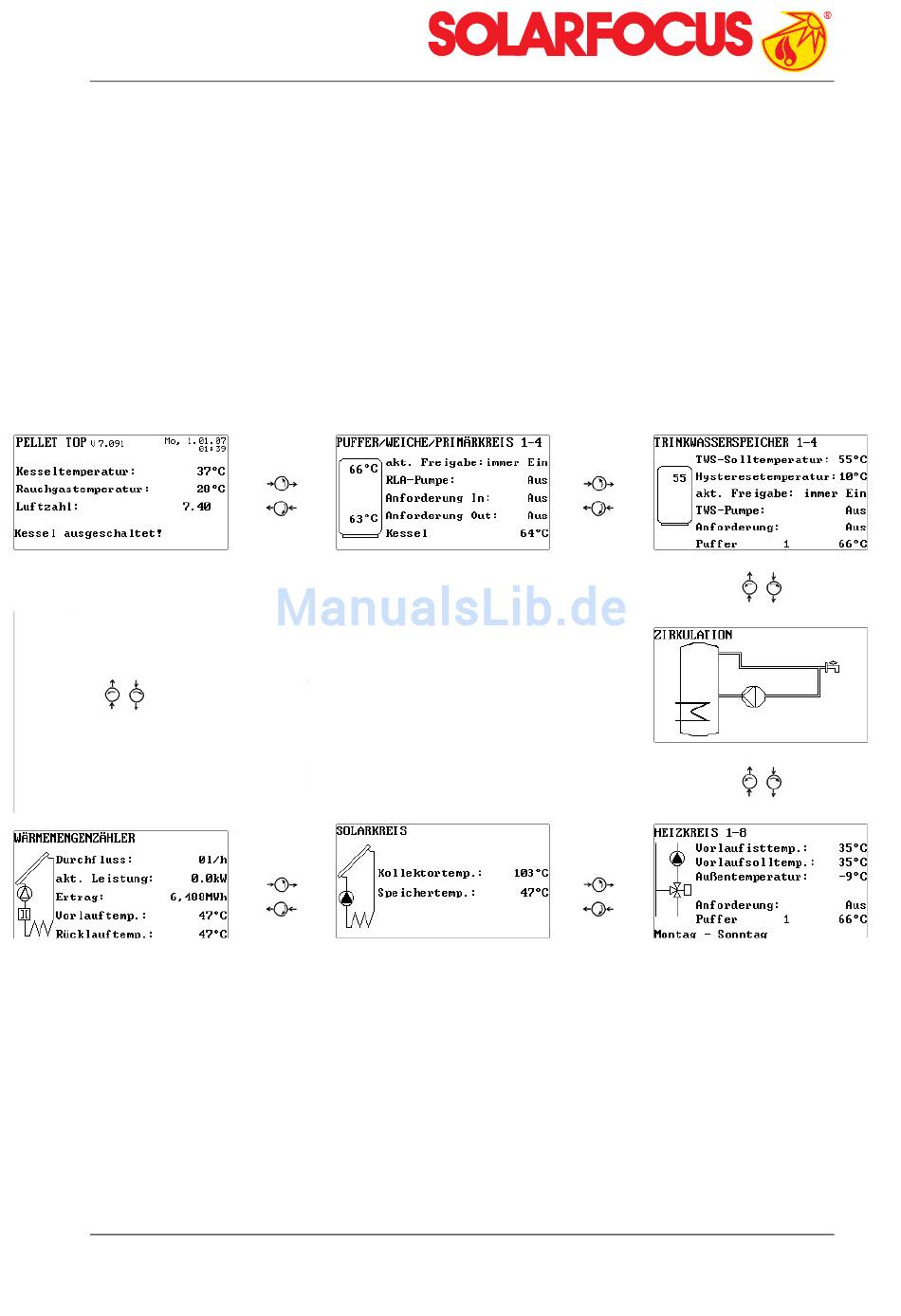

Abb. 34 zeigt die Abfolge der Anlagenschaubilder am Display. Ist eine
Anlagenkomponente nicht vorhanden, so wird dieses Anlagenschaubild (z.B. Puffer) nicht
angezeigt.
Abb. 34
Top
Seite 23 von 97
ab V 7.091 – 06/2008
Pellet
Abbildungen sind symbolisch und haben keinen Anspruch auf vollständige Details.
Technische Änderungen vorbehalten.
Jede Art der Vervielfältigung, auch nur auszugsweise, bedarf ausdrücklich unserer Genehmigung.
© Solarfocus GmbH. 09/2006
