17 Heizkreis

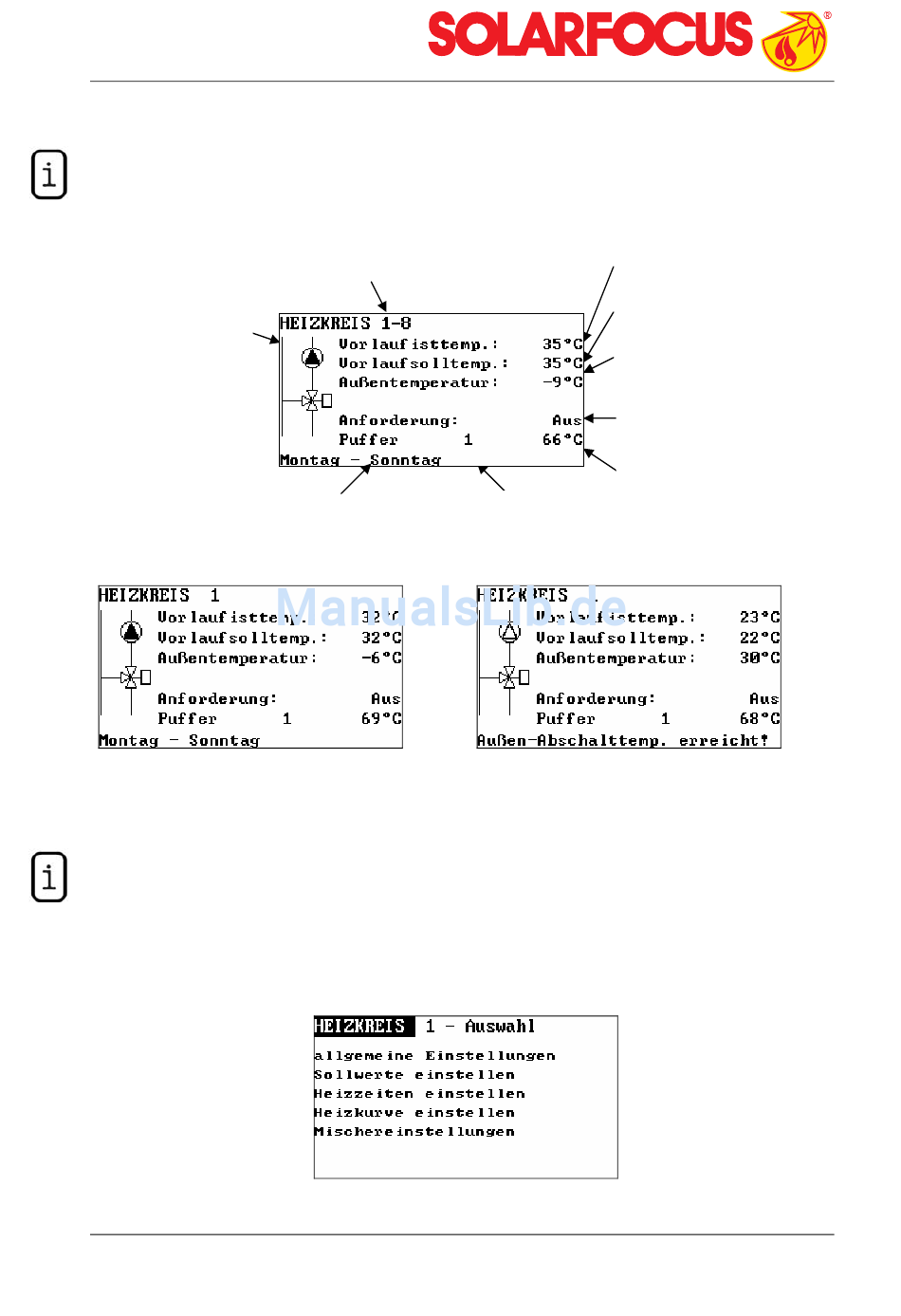

Ist ein Heizkreis freigegeben, erscheint beim Durchblättern der Anlagenkomponenten
folgendes Anlagenschaubild:
aktueller Zähler (Heizkreis 1-8)
Status der Ladepumpe
Heizkreispumpe läuft gerade
In der „HEIZKREIS" - Maske können Sie neben den Istwerten auch den Status der
Heizkreispumpe erkennen. Ist das Dreieck des Pumpensymbols schwarz ausgefüllt, so
läuft die Heizkreispumpe gerade. Ist das Dreieck weiß ausgefüllt, so ist die
Heizkreispumpe ausgeschaltet.
Wird der Mischermotor gerade angesteuert, so erscheint in der Grafik ein blinkender Pfeil.
Falls der Mischer „auf" fährt, zeigt der Pfeil nach oben, falls er „zu" fährt, zeigt der Pfeil
nach unten.
Wollen Sie Einstellungen prüfen oder verändern, so drücken Sie den Bedienknopf.
Am Display erscheint das Menü „HEIZKREIS 1 – Auswahl".
Top
Pellet
Abbildungen sind symbolisch und haben keinen Anspruch auf vollständige Details.
Technische Änderungen vorbehalten.
Jede Art der Vervielfältigung, auch nur auszugsweise, bedarf ausdrücklich unserer Genehmigung.
© Solarfocus GmbH. 09/2006
eingestellte Energiequelle
Statuszeile
des Heizkreises
Seite 48 von 97
macht unabhängig
aktuelle Vorlaufisttemperatur
errechnete Vorlaufsolltemperatur
aktuelle Außentemperatur
Zeigt an, ob der HK eine Anforderung
an seine Energiequelle sendet
aktuelle Isttemperatur der eingestellten
Energiequelle des HK
Heizkreispumpe steht gerade
ab V 7.091 – 06/2008
