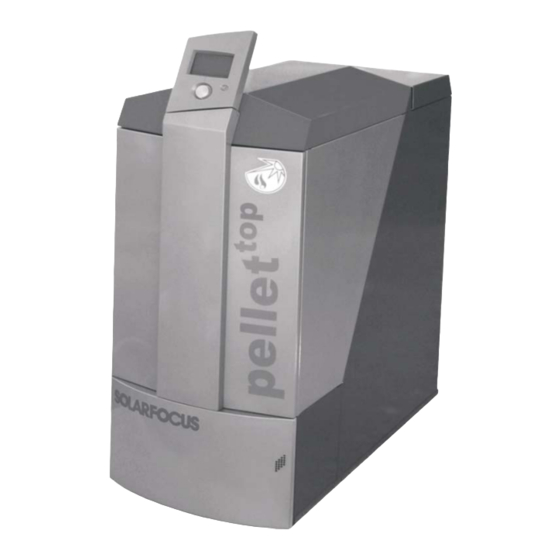

SOLARFOCUS PELLETTOP 15 Bedienhandbuch
  1. Anleitungen
  2. Marken
  3. SOLARFOCUS Anleitungen
  4. Pelletkessel
  5. PELLETTOP 15
  6. Bedienhandbuch

SOLARFOCUS PELLETTOP 15 Bedienhandbuch

Vorschau ausblenden Andere Handbücher für PELLETTOP 15:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Solaranlagen
Biomassekessel
macht unabhängig

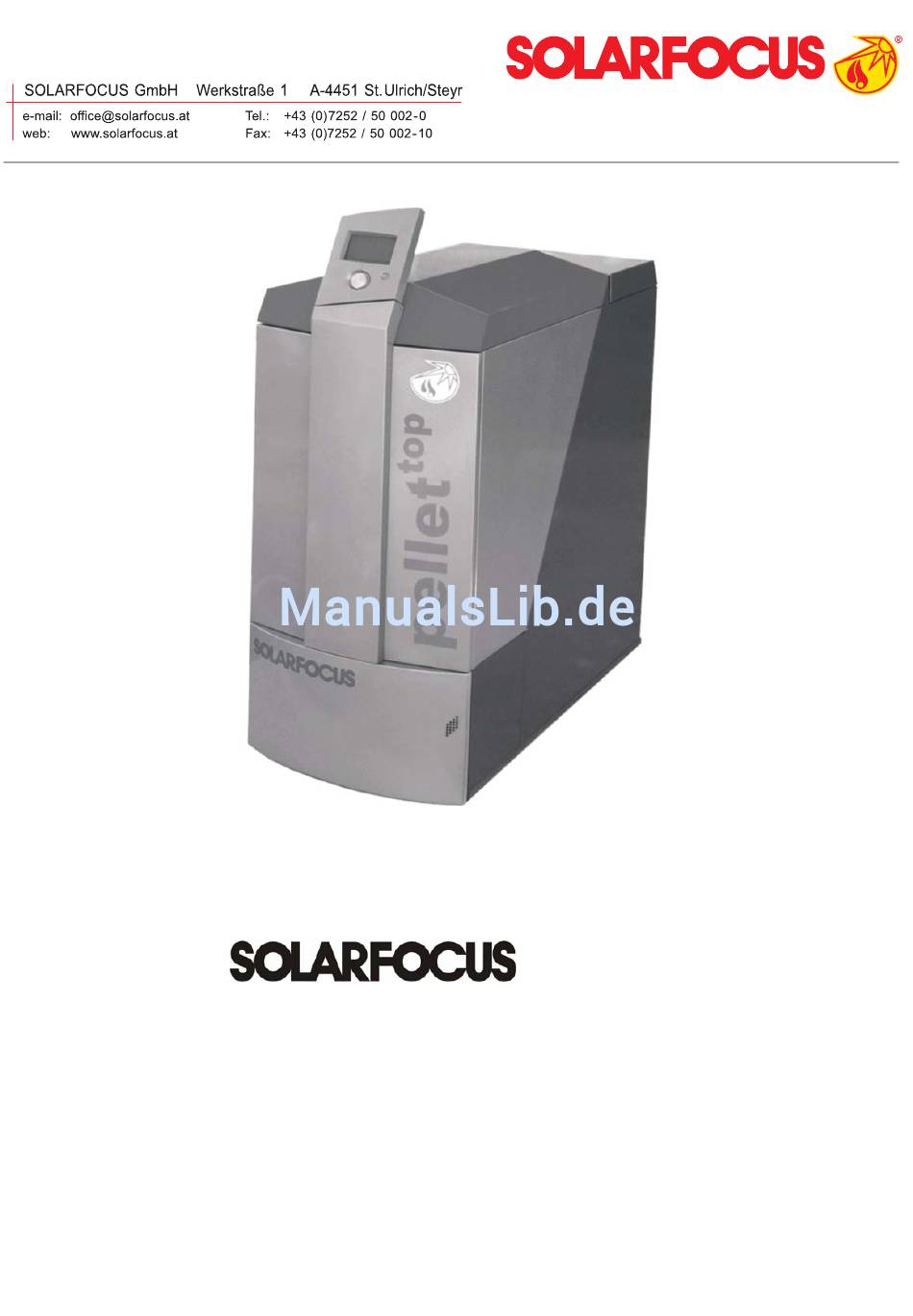

BEDIENHANDBUCH
TOP
PELLET
elektronische Kessel– u. Heizkreisregelung
eco
manager
Top
Pellet
ab V 7.091 – 06/2008
