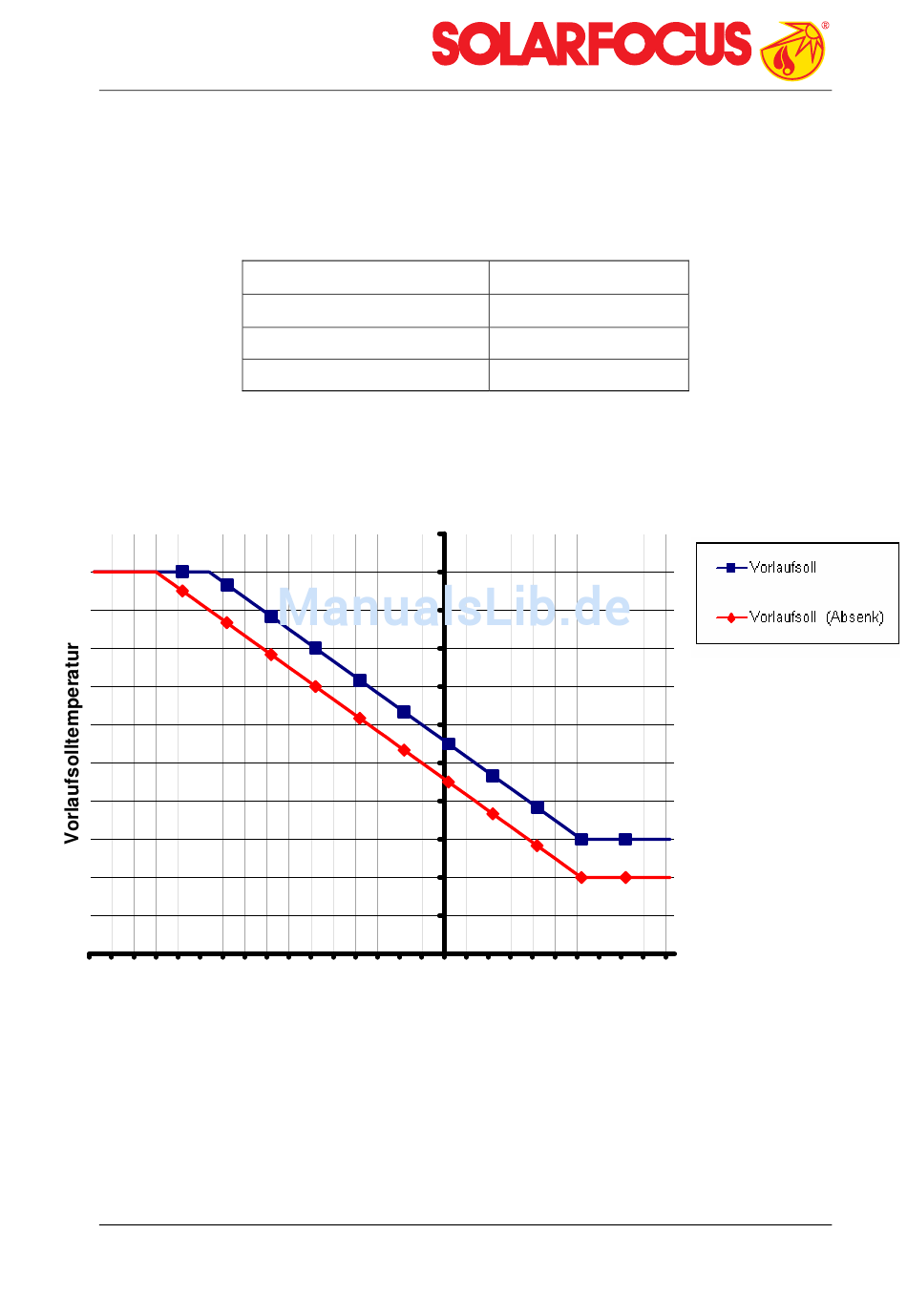

17.4.4 Schaubild „Heizkurve"
Folgendes Schaubild erklärt grafisch den Zusammenhang der Einstellparameter
„Vorlauf Soll -15°C", „Vorlauf Soll +15°C", „Vorlaufabsenktemperatur" und der „max.
Vorlauftemperatur".
Einstellparameter:
Vorlauf Soll -15°C
Vorlauf Soll +15°C
Vorlaufabsenktemperatur
max. Vorlauftemperatur
