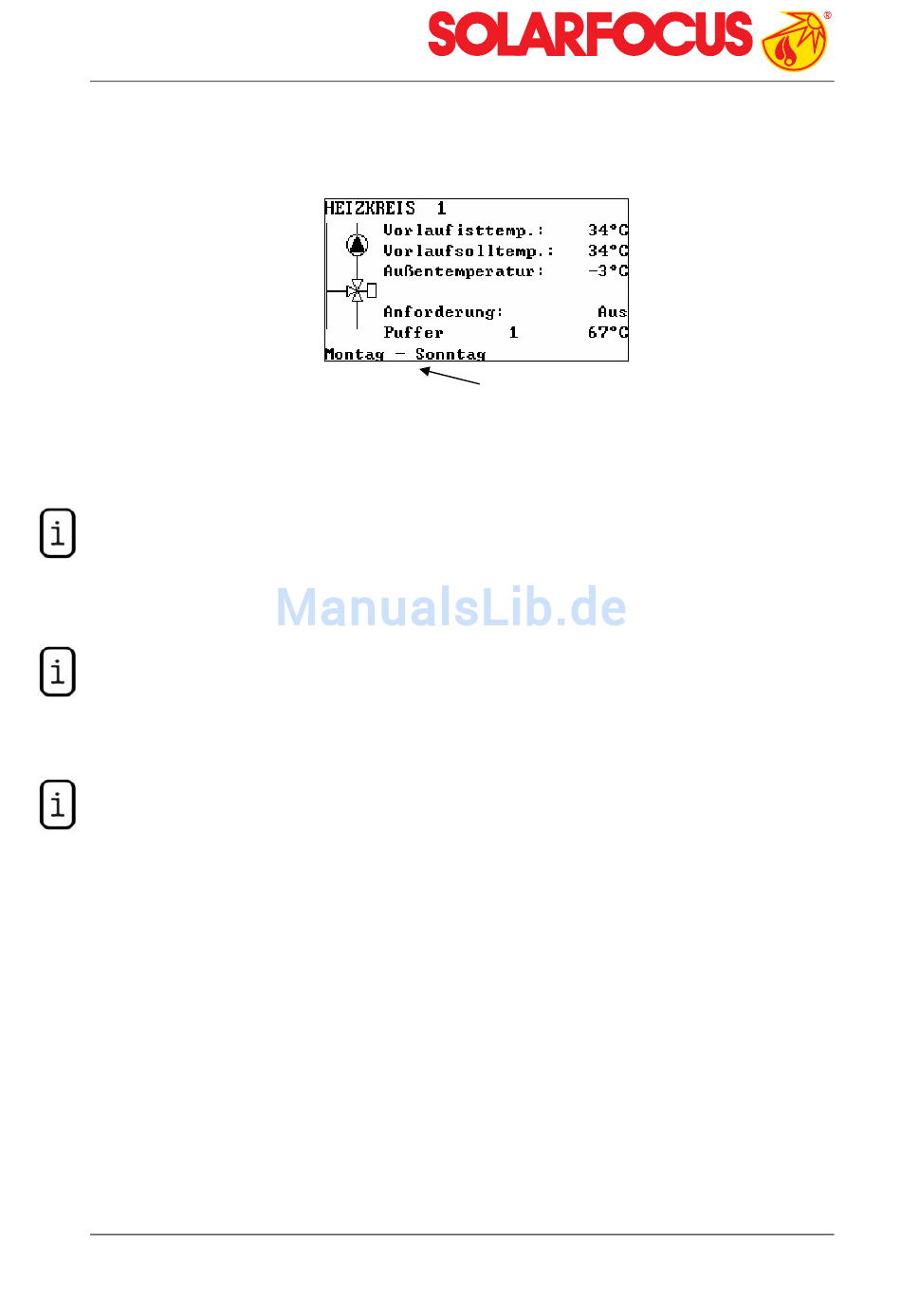

17.6 Statuszeile: Heizkreis
Die Statuszeile der Heizkreisistwertmaske informiert den Benutzer über den
Betriebszustand der Heizkreisregelung.
Es wird leicht verständlich, warum die Heizkreispumpe gerade läuft oder
ausgeschaltet ist. Somit können falsch eingestellte Parameter schnell erkannt und
korrigiert werden.
In der Statuszeile werden folgende Texte ausgegeben:
17.6.1 Übertemperatur!
Diese Statuszeile tritt auf, wenn die „Kesseltemperatur" größer als die „max.
Kesseltemperatur" ist. Sämtliche Heizkreispumpen
schalten sich ein, um die Energie aus dem Kessel zu pumpen und somit eine
Überhitzung zu vermeiden.
Die „Vorlaufisttemperatur" wird auf die eingestellte „max. Vorlauftemperatur" geregelt.
Die Pumpe schaltet sich erst wieder aus, wenn die Kesseltemperatur unter die max.
Kesseltemperatur – 1°C gesunken ist.
Der Status Übertemperatur kann auftreten, wenn:
1. die Kesseltemperatur falsch ermittelt wird.
Ursachen:
•
Der Kesselfühler bzw. die Leitung hat einen Kurzschluss. Einen
Kurzschluss erkennt man dadurch, dass in der Startmaske -30°C für die
Kesseltemperatur angezeigt wird.
•
Der Kesselfühler bzw. die Leitung ist unterbrochen. Eine Unterbrechung
erkennt man dadurch, dass in der Startmaske +130°C für die
Kesseltemperatur angezeigt wird.
Überprüfen Sie bitte, ob der Kesselfühler korrekt am Fühlereingang
„Kesself." des Leistungsteils (siehe Kapitel 10) angeschlossen ist.
Falls der Kesself. richtig angeschlossen ist, überprüfen Sie bitte, ob
das Kabel und der Stecker auch fest verbunden sind.
•
Der Kesselfühler ist falsch positioniert.
2. die Rücklaufanhebungspumpe nicht läuft.
Ursachen:
•
Die RLA-Pumpe wurde nicht richtig angeschlossen. Kontrollieren Sie
bitte den korrekten Anschluss der RLA-Pumpe. Kontrollieren Sie die
Steckverbindung RLA, die sich auf der Rückseite Ihres Kessels
befindet.
