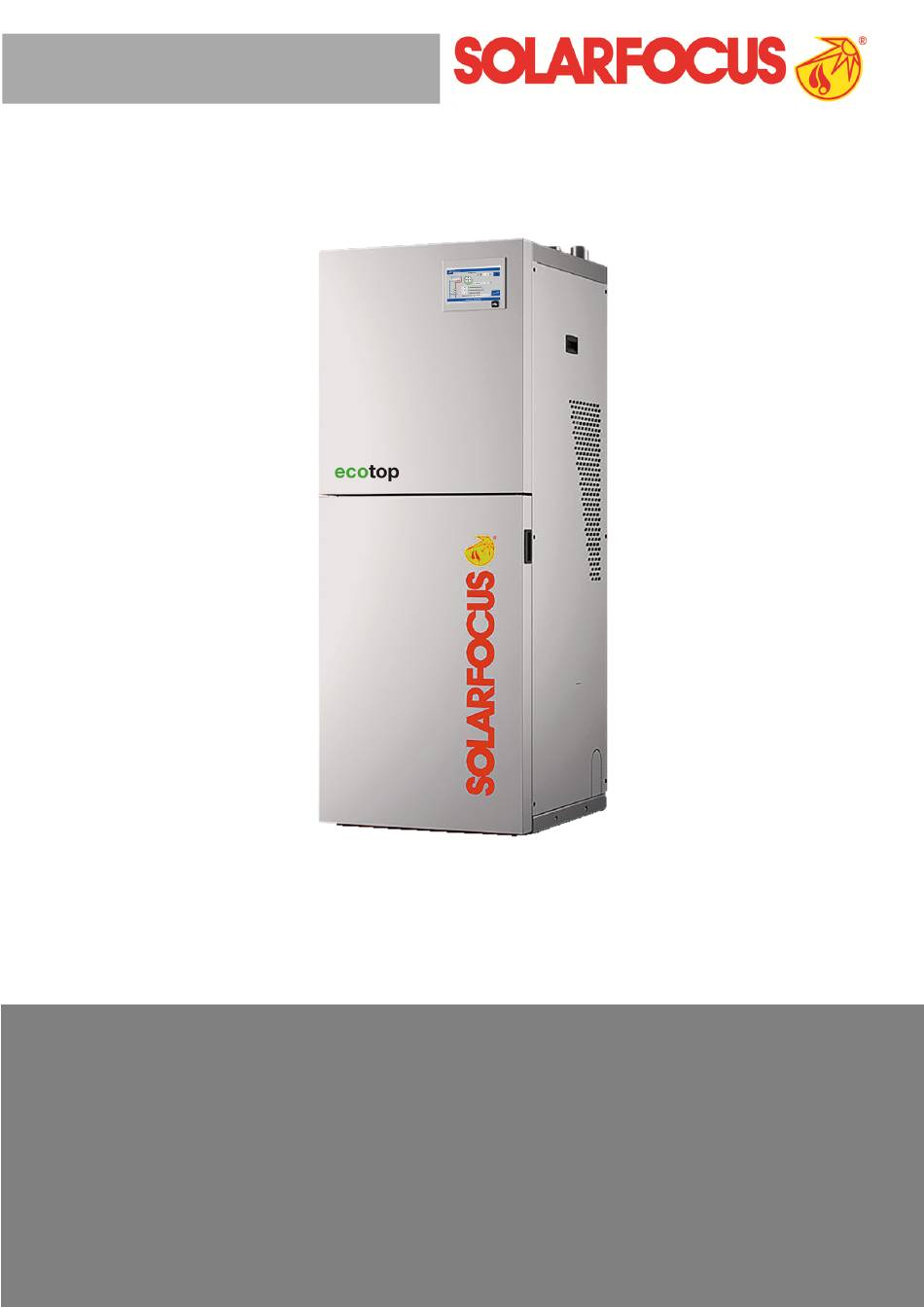

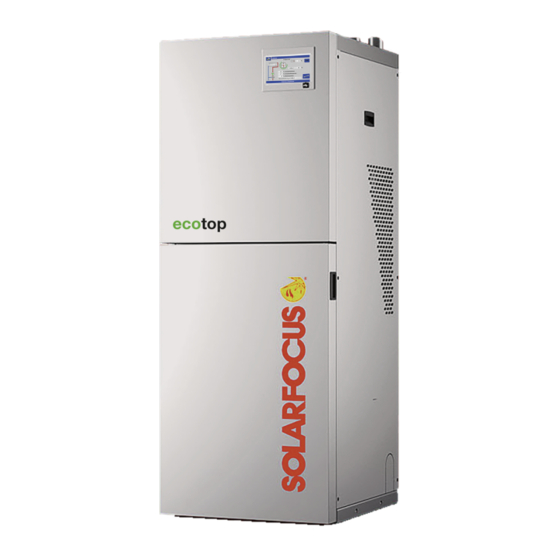

- Seite 1 Pellet-Heizkessel ecotop zero , ecotop light Montageanleitung für Fachpersonal Vor Bedienung sorgfältig lesen. DR-0179-DE / v7-202109...
-
Seite 2: Inhaltsverzeichnis
1 Zu dieser Anleitung Inhalt 1 Zu dieser Anleitung 7.1 Spannungsversorgung für die Hei- zungsanlage 2 Sicherheitshinweise 7.2 Anschlüsse am Kessel-Leistungsteil 7.2.1 Heizkreispumpe anschließen(X9, X10) 3 Fachliche Vorgaben 7.2.2 Pellets-Fördersysteme (X14) 3.1 Gewährleistung, Garantie, Haftung 7.2.3 Fremdkesselanforderung (X28) 3.1.1 Fachliche Vorgaben für Gewährleistungs- und 7.2.4 Störung (X29) Garantieansprüche 7.2.5 Externe Anforderung (X51) -
Seite 3: Sicherheitshinweise
– Anlage nur durch zertifiziertes Fachpersonal dauer aufbewahren und griffbereit halten. Bei Demon- installieren und in Betrieb nehmen lassen tage / Wiederverwendung des Produktes die (SOLARFOCUS Servicetechniker oder Anleitung an neuen Besitzer übergeben. Bei Verlust / SOLARFOCUS Servicefachpartner. Zerstörung der Anleitung beim Hersteller eine Kopie Unbefugte Personen und Kinder fernhalten anfordern. -
Seite 4: Fachliche Vorgaben
3 Fachliche Vorgaben – Vermeidung von wasserseitiger Korrosion > 9 3 Fachliche Vorgaben (wird durch den im Wasser vorhandenen Sau- erstoff ausgelöst): 3.1 Gewährleistung, Garantie, Haftung – Korrekte Anlagenplanung, korrekte Dimen- sionierung, Materialkombinationen beachten. Garantieansprüche gelten im Rahmen eines Heiz- –... -
Seite 5: Entfall Von Ansprüchen
3 Fachliche Vorgaben – Wir haften nicht für Teile, die nicht von 3.1.4 Haftungsbeschränkung SOLARFOCUS erzeugt wurden. Wir sind aber Die SOLARFOCUS GmbH haftet nicht für Personen- bereit, unsere gegenüber dem Erzeuger (diesen und Sachschäden begründet durch: Mangel betreffenden) bestehenden Ansprüche –... -
Seite 6: Aufstellraum
3 Fachliche Vorgaben Normen für Brennstoff Fluchtwege freihalten – EN ISO 17225-2 - Biogene Festbrennstoffe - Brennstoffspezifikationen und -klassen; Teil 2: – Unter Stiegen, auf Fluchtwegen und in nicht aus- Klassifizierung von Holzpellets gebauten Dachböden ist die Aufstellung von Feu- –... -
Seite 7: Zuluft In Den Aufstellraum
3 Fachliche Vorgaben Kaminofen und Gebläsekessel nicht am selben Explosionsklappe einbauen Kamin anschließen – Ein Kaminofen verlangt üblicherweise einen grö- ßeren Kamindurchmesser als der Gebläsekessel. – Akkustische Belästigung durch den Gebläse- kessel kann im Wohnraum (beim Kaminofen) möglich sein. Abb. 2-1: Explosionsklappe in Zugbegrenzer integriert –... -
Seite 8: Raumluftunabhängiger Betrieb (Rlu)
3 Fachliche Vorgaben Mindestflächen [in cm²] inklusive 20% 3.7 Füllwasser der Heizungsanlage Zuschlag für Gitter Kesselleistung Bei der Qualität des Füllwasser müssen zwei wesent- [in kW] Österreich Deutschland Schweiz liche Punkte beachtet werden (gemäß Richtlinie Zuluft Abluft Zuluft/Abluft Zuluft VDI 2035): 20 kW >180 >206... -
Seite 9: Vermeidung Von Wasserseitiger Korrosion
3 Fachliche Vorgaben 3.7.2 Vermeidung von wasserseitiger Kor- 3.8 Hinweise zum hydraulischen rosion Anschluss Korrosion wird üblicherweise durch den im Wasser Rücklaufanhebung (RLA) vorhandenen Sauerstoff ausgelöst. Bei konstruktiv – Funktionsweise: Fließt kaltes Heizungswasser richtiger Planung, Installation und Wartung der (Temperatur <55°C) aus dem Heizkreis oder aus Heizungsanlage sollte sich dieser Wert im unkriti- dem Pufferspeicher in den heißen Kessel, dann schen Bereich bewegen. - Seite 10 3 Fachliche Vorgaben – Der Druck in der Heizungsanlage (am Manometer Schmutz- und Schlammabscheider installieren ablesbar) und der im Ausgdehnungsgefäß ein- gestellte Vordruck müssen regelmäßig geprüft werden. Achtung bei (älteren) diffusionsoffenen-Kunst- stoffrohren, z.B. bestehende Fußbodenheizung – Der Abscheider entfernt zirkulierende, magne- tische und nichtmagnetische freie Schmutz- und –...
-
Seite 11: Angaben Zum Produkt
4 Angaben zum Produkt 4.4 Zubehör 4 Angaben zum Produkt Tragehilfe 4.1 Produktbeschreibung – Optionales Zubehör zum Tragen/Rücken des Kes- zero light sels. – Der ecotop /ecotop ist ein Heizkessel zur Verfeuerung von Holzpellets. – Art. 6144 – Der Kessel verfügt über eine automatische Brenn- stoff-Zündung, automatische Brennstoffzufuhr und automatische Wärmetauscher-Reinigung. -
Seite 12: Funktionsbauteile
4 Angaben zum Produkt 4.6 Funktionsbauteile 4.7 Sicherheitseinrichtungen Wärmeableitung – Diese Funktion der Kesselregelung ist eine Sicherheitseinrichtung gegen die Überhitzung des Kessels. – Funktionsweise: Wenn die Kesseltemperatur den Parameter Wärmeableitung Max.Kes- seltemperatur übersteigt, werden alle Pumpen zu den Verbrauchern (z.B. Heizkreis, Trink- wasserspeicher, Pufferspeicher, …) ein- geschaltet, und der Heizkreismischer öffnet. - Seite 13 4 Angaben zum Produkt – Nach Auslösung muss der STB manuell durch Not-Aus-Schalter Abschrauben der schwarzen Verschlusskappe und Druck auf den Knopf wieder freigegeben wer- den, sobald die Kesseltemperatur <60°C abge- fallen ist. – Eine Auslösung des STB wird am Display der Kes- –...
-
Seite 14: Abmessungen Und Anschlüsse
4 Angaben zum Produkt Seitenansicht 4.8 Abmessungen und Anschlüsse Vorderseite Draufsicht - Agasrohr-Anschluss nach oben gerichtet Rückseite Draufsicht - Agasrohr-Anschluss nach hinten gerich- Kessel-Rücklauf Kessel-Vorlauf Abgasrohr Pellets-Rückluft Pellets-Saugen Montageanleitung ecotop-zero, ecotop-light... -
Seite 15: Technische Daten
4 Angaben zum Produkt 4.9 Technische Daten zero light ecotop , ecotop Nennwärmeleistung (NWL) 15,4 19,7 24,0 [kW] Wärmeleistungsbereich 4,6 - 15,4 5,9 - 19,7 7,2 - 24,0 [kW] Energieeffizienzklasse Kesselklasse (gemäß EN 303-5:2012) Kessel-Wirkungsgrad - zero - Volllast 95,7 95,3 94,9 Kessel-Wirkungsgrad - zero - Teillast... - Seite 16 4 Angaben zum Produkt zero light ecotop , ecotop zero Emission laut Prüfbericht - ecotop Abgaswerte aus Prüfbericht:Prüfinstitut / Prüf- TÜV Süd TÜV Süd TÜV Süd 2219038-1 2219038-2 2219038-3 berichtsNr. CO Volllast [mg/m³] CO Teillast [mg/m³] NOx Volllast [mg/m³] NOx Teillast [mg/m³] Org. C Volllast [mg/m³] Org.
- Seite 17 4 Angaben zum Produkt [1] Abgastemperatur ist elektronisch einstellbar [2] Bei Überschreiten eines Zuges von 15 Pa muss ein Zugbegrenzer eingebaut werden (Achtung: Bei Kessel mit raumluftunabhängigem Betrieb einen RLU-Zugbegrenzer verwenden) Montageanleitung ecotop-zero, ecotop-light...
-
Seite 18: Montage
5 Montage 5.3 Palette entfernen 5 Montage ► 4 Stk. Montagewinkel von Kessel/Palette demon- tieren. 5.1 Transport ► Den Kessel von der Palette heben/rücken. Bei Bedarf Tragehilfe (optionales Zubehör) Option 1: Transport auf Palette, mit Hub- verwenden > 11 wagen Der Kessel wird werkseitig auf einer Einweg-Holz- palette montiert ausgeliefert. -
Seite 19: Obere Abdeckung Demontieren
5 Montage Kesselgesteuerte Raumluftklappe in der RLU-Lei- 5.7 Obere Abdeckung demontieren tung (optional) ► 4 Schrauben lockern Funktion: Wenn der Brenner ausschaltet schließt die ► Abdeckung auf rechter Seite anheben und Klappe, und verhindert so einen Luftaustausch in der abnehmen. RLU-Leitung. -
Seite 20: Pellets-Schlauch Anschließen
Boden fixieren (z.B. mit Loch- band). – Den Schlauch möglichst geradlinig verlegen. Zur Vermeidung von Durchhängen den SOLARFOCUS Artikel Tragschale aus ver- zinktem Stahlblech verwenden. – Den Schlauch nicht knicken (Biegeradius von >30 cm einhalten). – Der Schlauch ist nicht UV-beständig (Verlegung im Freien nicht zulässig). -
Seite 21: Hydraulischer Anschluss
6 Hydraulischer Anschluss Litze freilegen und in den Schlauch biegen 6 Hydraulischer Anschluss ► Am Schlauchende ca. 10 cm der Metalllitze frei- legen (eine eventuell vorhandene Kunst- 6.1 Leitungsführung im Kessel stoffummantelung der Litze mit einer Abisolierzange entfernen). ► Mit der Metalllitze einen Bogen formen und die- sen auf die Schlauch-Innenseite biegen. -
Seite 22: Sicherheitsventil Installieren
5 Montage 6.3 Sicherheitsventil installieren 6.6 Heizungsanlage entlüften ► Kessel bei Ventil entlüften. ► Das Sicherheitsventil (bzw. die Kes- selsicherheitsgruppe) in die Kessel-Vor- laufleitung einbauen, am höchsten Punkt der Leitung, möglichst nahe beim Kessel. Ein- baulage beachten. ACHTUNG - Keine Absperrungen in die Leitung einbauen, welche das Sicherheits- ventil unwirksam machen können. -
Seite 23: Elektrischer Anschluss
7 Elektrischer Anschluss Heizkreis 1 7 Elektrischer Anschluss X9 Heizkreispumpe 1 > 24 GEFAHR - Bei Arbeiten an den elektri- X11 Heizkreismischer 1 schen Teilen der Anlage besteht X38 Vorlauftemperaturfühler 1 Lebensgefahr durch Stromschlag X41 optional: Raumtemperaturfühler 1 – Arbeiten dürfen nur von einer Elektrofach- X42 Aussentemperaturfühler kraft durchgeführt werden. -
Seite 24: Heizkreispumpe Anschließen(X9, X10)
► Kabel 3x1,5 mm verwenden 7.2.3 Fremdkesselanforderung (X28) Potentialfreier Relaisausgang zum Schalten eines Fremdkessels, z.B. ein Fremdkessel erhält eine Frei- gabe von der SOLARFOCUS-Kesselregelung. ACHTUNG - Der Anschluss ist potentialfrei ausgeführt und darf mit max. 5 A belastet wer- den. Montageanleitung ecotop-zero, ecotop-light... -
Seite 25: Störung (X29)
111,69 1117 2080 1122 115,54 1155 2245 7.2.5 Externe Anforderung (X51) 1209 119,4 1194 2417 Eingang; der SOLARFOCUS-Heizkessel kann durch 1299 123,24 1232 2597 eine externe Regelung gestartet werden. 1392 127,07 1271 2785 ACHTUNG - Der Anschluss muss potentialfrei 1490 130,8... -
Seite 26: Regelung Mit Dem Internet Verbinden
7 Elektrischer Anschluss Sicherungen am Kessel-Leistungsteil Display - Anschlüsse Wert Baugröße Verwendung F1 T 3,15A 5x20 mm Absicherung 230V AC: Vorsicherung Haupttrafo F2 T 125mA 5x20 mm Absicherung 230V AC: Vorsicherung Stand- bytrafo F3 T 10A 5x20 mm Absicherung 230V AC: Relaisausgänge F5 F 8A 5x20 mm Absicherung X18 (abge-... -
Seite 27: Erstinbetriebnahme
Inbetriebnahmeprotokoll ausfüllen, senden Abb. 2-20 Nach durchgeführter Inbetriebnahme ist das ausgefüllte Inbetriebnahmeprotokoll an SOLARFOCUS zu senden. Erfolgt dies nicht, so gilt für Garantie- und Gewährleistungsan- sprüche jeder Art das Datum der Auslieferung 9 Außerbetriebnahme vom Hersteller an den Händler (gemäß... -
Seite 28: Anhang
10 Anhang 10 Anhang 10.1 Kessel-Leistungsteil (Abbildung) – Zugang zum Kessel-Leistungsteil > 23 – Elektrische Sicherungen am Kessel-Leistungsteil > 25 – Anschlüsse (X..) am Kessel-Leistungsteil > 23 Montageanleitung ecotop-zero, ecotop-light... -
Seite 29: Elektrische Komponenten - Übersicht
10 Anhang Kessel Oberseite 10.2 Elektrische Komponenten - Über- sicht Die nachfolgend angeführten Komponenten sind werkseitig verbaut und angeschlossen, d.h. bauseits sind keine Montage-/Installationstätigkeiten erfor- derlich. Die hier angeführte Information soll zum besseren Verständnis beitragen, bzw. erleichtert die Auf- findung von Komponenten im Falle eines erfor- derlichen Austausches. - Seite 30 10 Anhang Kessel-Oberseite: Pellets-Saugen Abgas-Reinigung, Elektrostatischer Staubab- scheider, Asche-Transport Abb. 2-26 1 Saugturbine für Pellets 2 Füllstandsensor für Pellets-Vorratsbehälter Kessel-Oberseite: Temperaturfühler Abb. 2-28 1 Aufhängung Sprühelektrode 2 Sprühelektrode 3 Reinigungsrechen 4 Motor Ascheaustragung 5 Hebemechanismus 6 Ascheklappe 7 Aschebox Abb. 2-27 1 Kessel-Vorlauffühler (Tauchhülse G1/4“ L=70 Hochspannungsmodul 2 Fühler für Sicherheitstemperaturbegrenzer-...
-
Seite 31: Kundendienst-Bestellformular
Nein ........................................Die Ware bleibt bis zur vollständigen Bezahlung Eigentum der Fa. SOLARFOCUS GmbH. Es gelten nur unsere Geschäftsbedingungen – im Internet abrufbar. Gerichtsstand für Streitigkeiten ist 4400 Steyr. Die inländische Gerichtsbarkeit in Österreich wird vereinbart. -
Seite 32: Inbetriebnahme-Protokoll
Inbetriebnahme-Protokoll für Biomasseheizung DR-0074-DE / v15-202102 > Retournierung per Fax +43 7252 / 50002-953 oder E-Mail service@solarfocus.at Anlagenbetreiber Service-Fachpartner Nach-/Vorname ..............Firma ................Strasse ................Strasse ................PLZ Ort ................PLZ Ort ................Telefon ................Telefon ................E-Mail ................E-Mail ................ - Seite 33 Zusendung von Arbeitsbericht und Rechnung per E-Mail erwünscht Die Ware bleibt bis zur vollständigen Bezahlung Eigentum der Fa. SOLARFOCUS GmbH. Es gelten nur unsere Geschäftsbedingungen – im Internet abrufbar. Der Gerichtsstand für Streitigkeiten ist 4400 Steyr. Die inländische Gerichtsbarkeit in Österreich wird vereinbart.
- Seite 34 Inbetriebnahme-Protokoll Montageanleitung ecotop-zero, ecotop-light...
- Seite 35 Inbetriebnahme-Protokoll Montageanleitung ecotop-zero, ecotop-light...
-
