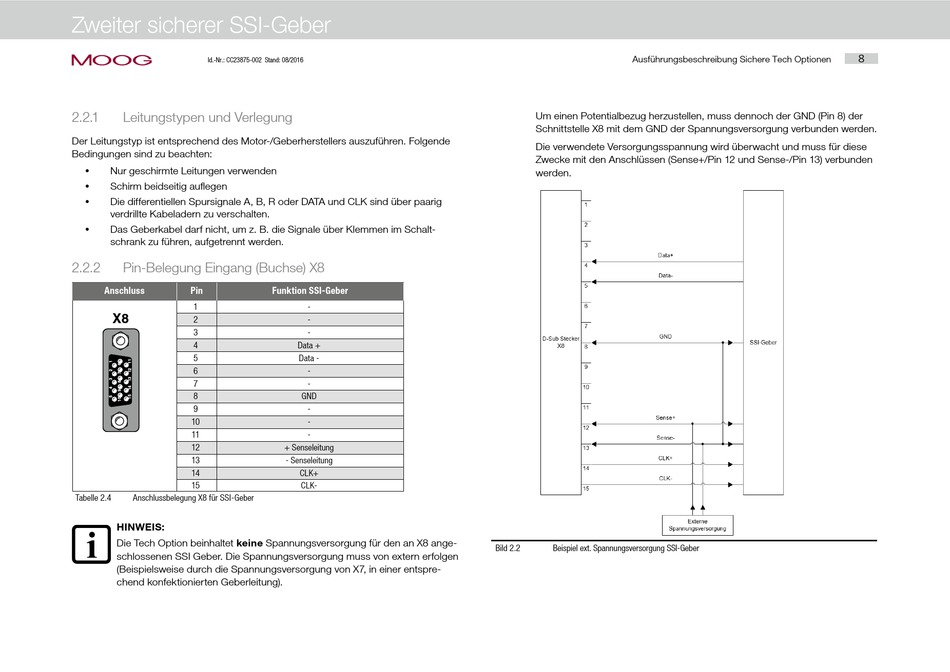

Zweiter sicherer SSI-Geber
moog
Id.-Nr.: CC23875-002 Stand: 08/2016
2.2.1

Leitungstypen und Verlegung

Der Leitungstyp ist entsprechend des Motor-/Geberherstellers auszuführen. Folgende
Bedingungen sind zu beachten:
Nur geschirmte Leitungen verwenden
y
Schirm beidseitig auflegen
y
y Die differentiellen Spursignale A, B, R oder DATA und CLK sind über paarig
verdrillte Kabeladern zu verschalten.
Das Geberkabel darf nicht, um z. B. die Signale über Klemmen im Schalt-
y
schrank zu führen, aufgetrennt werden.
2.2.2

Pin-Belegung Eingang (Buchse) X8

Anschluss Pin
1
X8
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Tabelle 2.4 Anschlussbelegung X8 für SSI-Geber
HINWEIS:
Die Tech Option beinhaltet keine Spannungsversorgung für den an X8 ange-
schlossenen SSI Geber. Die Spannungsversorgung muss von extern erfolgen
(Beispielsweise durch die Spannungsversorgung von X7, in einer entspre-
chend konfektionierten Geberleitung).
Funktion SSI-Geber
-
-
-
Data +
Data -
-
-
GND
-
-
-
+ Senseleitung
- Senseleitung
CLK+
CLK-
Ausführungsbeschreibung Sichere Tech Optionen
Um einen Potentialbezug herzustellen, muss dennoch der GND (Pin 8) der
Schnittstelle X8 mit dem GND der Spannungsversorgung verbunden werden.
Die verwendete Versorgungsspannung wird überwacht und muss für diese
Zwecke mit den Anschlüssen (Sense+/Pin 12 und Sense-/Pin 13) verbunden
werden.
Bild 2.2 Beispiel ext. Spannungsversorgung SSI-Geber
8
