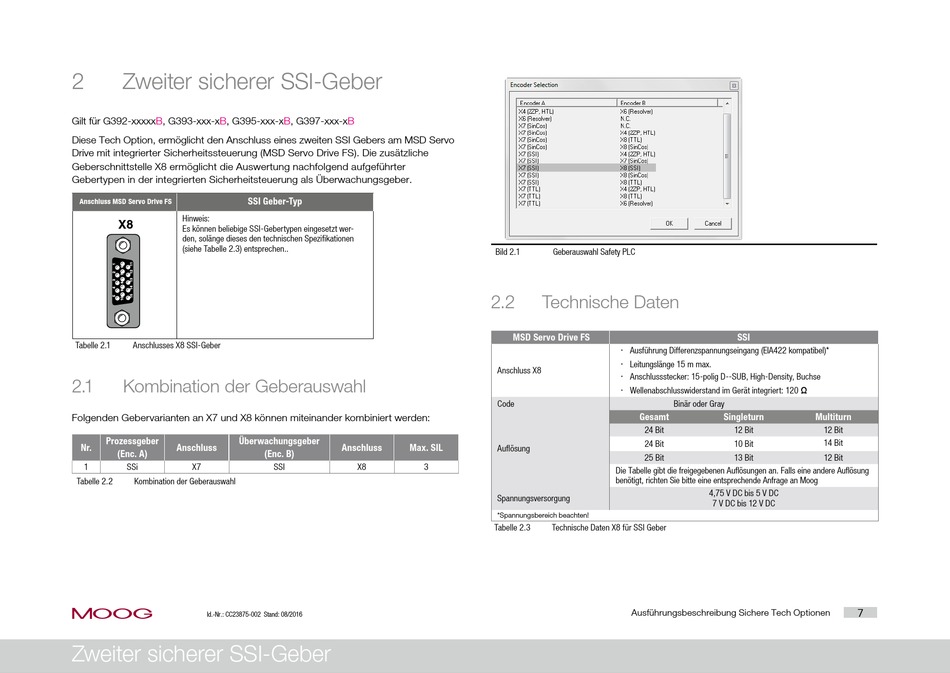

Zweiter sicherer SSI-Geber

Gilt für G392-xxxxxB, G393-xxx-xB, G395-xxx-xB,
Diese Tech Option, ermöglicht den Anschluss eines zweiten SSI Gebers am MSD Servo
Drive mit integrierter Sicherheitssteuerung (MSD Servo Drive FS). Die zusätzliche
Geberschnittstelle X8 ermöglicht die Auswertung nachfolgend aufgeführter
Gebertypen in der integrierten Sicherheitsteuerung als Überwachungsgeber.
SSI Geber-Typ
Anschluss MSD Servo Drive FS
Hinweis:
X8
Es können beliebige SSI-Gebertypen eingesetzt wer-
den, solänge dieses den technischen Spezifikationen
(siehe Tabelle 2.3) entsprechen..
Tabelle 2.1 Anschlusses X8 SSI-Geber
2.1

Kombination der Geberauswahl

Folgenden Gebervarianten an X7 und X8 können miteinander kombiniert werden:
Prozessgeber Überwachungsgeber
Nr. Anschluss
(Enc. A)
1 SSi X7
Tabelle 2.2 Kombination der Geberauswahl
moog
Id.-Nr.: CC23875-002 Stand: 08/2016
Zweiter sicherer SSI-Geber
G397-xxx-xB
Anschluss Max. SIL
(Enc. B)
SSI X8 3
Bild 2.1 Geberauswahl Safety PLC
2.2

Technische Daten

MSD Servo Drive FS
x Ausführung Differenzspannungseingang (EIA422 kompatibel)*
x Leitungslänge 15 m max.
Anschluss X8
x Anschlussstecker: 15-polig D--SUB, High-Density, Buchse
x Wellenabschlusswiderstand im Gerät integriert: 120 Ω
Code
Gesamt
24 Bit
24 Bit
Auflösung
25 Bit
Die Tabelle gibt die freigegebenen Auflösungen an. Falls eine andere Auflösung
benötigt, richten Sie bitte eine entsprechende Anfrage an Moog
Spannungsversorgung
*Spannungsbereich beachten!
Tabelle 2.3 Technische Daten X8 für SSI Geber
Ausführungsbeschreibung Sichere Tech Optionen
SSI
Binär oder Gray
Singleturn Multiturn
12 Bit 12 Bit
14 Bit
10 Bit
13 Bit 12 Bit
4,75 V DC bis 5 V DC
7 V DC bis 12 V DC
