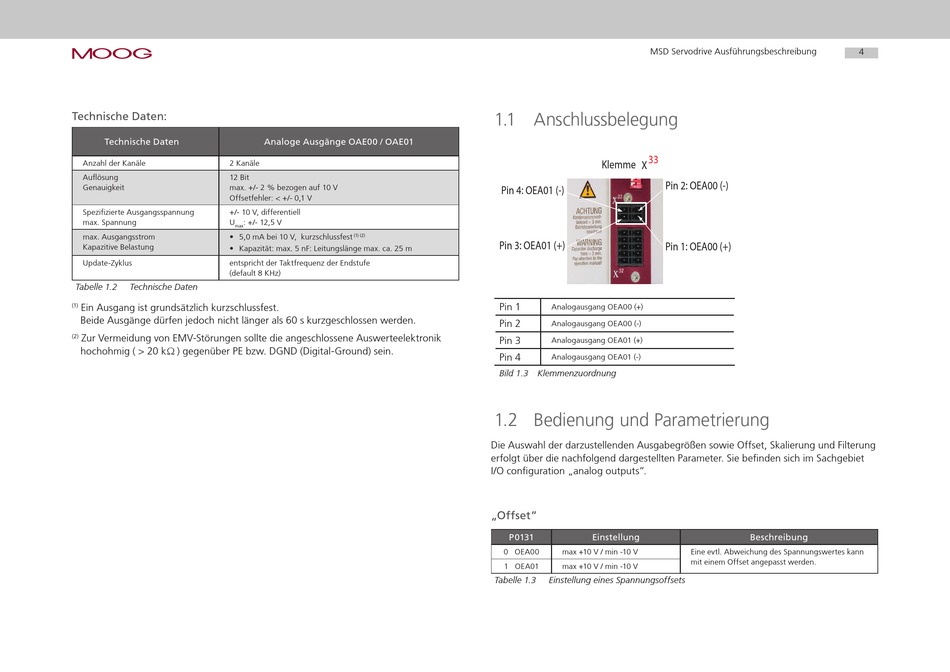

Moog MSD Ausführungsbeschreibung Seite 4

moog
Technische Daten:
Technische Daten n
Anzahl der Kanäle 2 Kanäle
Auflösung 12 Bit
Genauigkeit max. +/- 2 % bezogen auf 10 V
Offsetfehler: < +/- 0,1 V
Spezifizierte Ausgangsspannung +/- 10 V, differentiell
max. Spannung U : +/- 12,5 V
max
max. Ausgangsstrom • 5,0 mA bei 10 V, kurzschlussfest
Kapazitive Belastung
• Kapazität: max. 5 nF: Leitungslänge max. ca. 25 m
Update-Zyklus entspricht der Taktfrequenz der Endstufe
(default 8 KHz)
Tabelle 1.2 Technische Daten
Ein Ausgang ist grundsätzlich kurzschlussfest.
(1)
Beide Ausgänge dürfen jedoch nicht länger als 60 s kurzgeschlossen werden.
(2) Zur Vermeidung von EMV-Störungen sollte die angeschlossene Auswerteelektronik
hochohmig ( > 20 kW ) gegenüber PE bzw. DGND (Digital-Ground) sein.
Analoge Ausgänge OAE00 / OAE01
(1) (2)
MSD Servodrive Ausführungsbeschreibung
1.1 Anschlussbelegung
33
Klemme X
Pin 2: OEA00 (-)
Pin 4: OEA01 (-)
Pin 3: OEA01 (+)
Pin 1: OEA00 (+)
Pin 1
Analogausgang OEA00 (+)
Pin 2
Analogausgang OEA00 (-)
Pin 3
Analogausgang OEA01 (+)
Pin 4
Analogausgang OEA01 (-)
Bild 1.3 Klemmenzuordnung
1.2 Bedienung und Parametrierung
Die Auswahl der darzustellenden Ausgabegrößen sowie Offset, Skalierung und Filterung
erfolgt über die nachfolgend dargestellten Parameter. Sie befinden sich im Sachgebiet
I/O configuration „analog outputs".
„Offset"
P0131 Einstellung
0 OEA00 max +10 V / min -10 V
1 OEA01 max +10 V / min -10 V
Tabelle 1.3 Einstellung eines Spannungsoffsets
4
Beschreibung
Eine evtl. Abweichung des Spannungswertes kann
mit einem Offset angepasst werden.
