centes à la cheminée (y compris le
faite du tout) et se trouvant à moins
de 8 m de distance;
– le carneau montant doit présenter
un diamètre non inférieur à celui
du raccord de la chaudière; pour
les carneaux à section carrée ou
rectangulaire, la section intérieure
doit être majorée d'au moins 10%
par rapport à celle du raccord de la
chaudière;
– la section utile de la cheminée doit
respecter le rapport suivant:
P
S = K
√H
S section résultante en cm
K coefficient de réduction:
– 0,045 pour bois
– 0,030 pour charbon

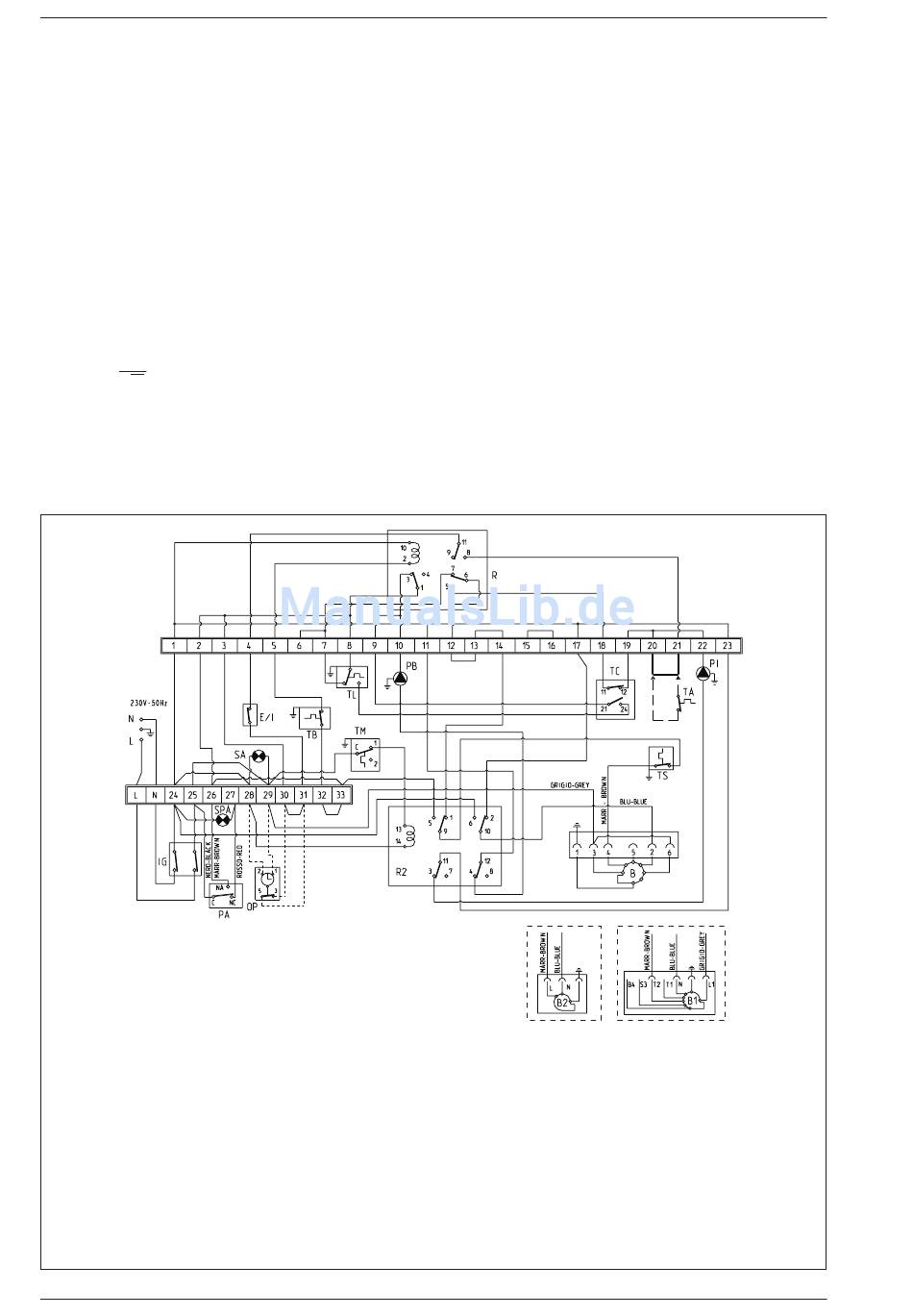

LÉGENDE
IG Interrupteur général
TB Aquastat ballon
R/R2 Relais
TL Aquastat limite
TS Aquastat de sécurité
EI Interrupteur Eté/Hiver
TC Aquastat chaudière
SPA Témoin activation pressostat eau
SA Témoin présence tension
PA Pressostat eau
PI Pompe installation
PB Pompe ballon
– 0,024 pour mazout
– 0,016 pour gaz
P puissance
kcal/h
H hauteur de la cheminée en
mètre mesurée à partir de l'axe
de la flamme jusqu'à la sortie de
la cheminée dans l'atmosphère,
diminuée de:
– 0,50 m pour chaque coude
entre chaudière et cheminée;
– 1,00 m pour chaque mètre
de longueur de conduit entre
chaudière et cheminée.
2.5

BRANCHEMENT ELECTRIQUE

2
La chaudière est munie d'un câble
électrique de alimentation et doit être
alimentée avec une tension mono-
phasé de 230V - 50Hz par l'inter-
médiaire d'un interrupteur général
chaudière en protégé par des fusibles. Le ther-
mostat d'ambiance, nécessaire pour
obtenir une meilleure régulation de la
température, devra être relié comme
indiqué sur les schémas (fig. 5).
Raccorder ensuite le câble d'alimen-
tation du brûleur et de la pompe de
circulation du système fournis à la
livraison.
REMARQUE: L'appareil doit être relié
à une installation de mise à la terre
efficace.
Le fabricant décline toute responsa-
bilité pour eventuels accidents dus à
la non mise à terre de la chaudière.
Avant de procéder à toute opération
sur le tableau électrique, débrancher
l'alimentation électrique.
B Brûleur du type à alimentation permanente (SIME)
B1 Brûleur du type à alimentation permanente
(non inclus dans la fourniture)
B2 Brûleur du type à alimentation directe
(non inclus dans la fourniture)
TA Tharmostat d'ambiance
OP Horloge de programmation
TM Aquastat de minimum
NOTE: En reliant le thermostat ambiant (TA), enle-
ver le cavalier entre les bornes 20-21.
En reliant la montre programmatrice (OP), enlever
le cavalier entre les bornes 30-31.
Fig. 5
9
