–. de.diameter.van.het.rookkanaal.dient.
niet. kleiner. te. zijn. dan. die. van. de.
ketelaansluiting;. voor. rookkanalen.
met. een. vierkante. of. rechthoekige.
doorsnede. dient. de. inwendige. door-
snede. met. 10%. te. worden. vergroot.
vergeleken. bij. de. doorsnede. van. de.
ketelaansluiting;
–. de.nuttige.sectie.van.de.schouw.moet.
voldoen.aan.de.volgende.formule:
. .
.
.
P
. S. =. K
. .
.
.
√H
S. gemiddeld.resultaat.in.cm
K. verminderingscoëfficient:
. .
–. 0,045.voor.hout.
. .
–. 0,030.voor.kolen
. .
–. 0,024.voor.stookolie.
. .
–. 0,016.voor.gas
P. vermogen.van.de.vuurhaard.in.de.
LE. G EN. D A
IG.
Hoofdschakelaar
TB..
Boilerthermostaat
R/R2.
Relais
TL..
Begrenzingsthermostaat
TS..
Beveiligingsthermostaat
EI..
Zomer/winter-schakelaar
TC..
Verwarmingsthermostaat
SPA..
Controlelampje.waterpressostaat
SA..
Controlelampje.aanwezigheid.spanning
PA..
Waterpressostaat
PI..
Pomp.CV
ketel.en.kcal/h.
H. hoogte. van. de. schouw. in. meters,.
gemeten.vanaf.de.as.van.de.vlam.
tot.aan.de.uitgang.van.de.schouw.
in.de.atmosfeer,.verminderd.met:.
–. 0,50. m. voor. iedere. elleboog.
tussen.ketel.en.schouw
–. 1,00.m.voor.iedere.meter.buis-
lengte.tussen.ketel.en.schouw..
2.5
ELEKTRISCHE AANSLUITING
De. ketel. is. voorzien. van. een. stroom-
2
snoer.en.dient.te.worden.gevoed.met.
een. eenfasige. spanning. van. 230V. -.
50Hz. met. behulp. van. een. door. zeke-
ringen.beveiligde.hoofdschakelaar..
De. kamerthermostaat. (die. niet. wordt.
meegeleverd).die.noodzakelijk.is.voor.
het. verkrijgen. van. een. betere. tem-
PB..
Pomp.boiler
B.
Brander.met.permanente.toevoer.(SImE)
B1.
Brander.met.permanente.toevoer.(niet.meegeleverd)
B2.
Brander.met.rechtstreekse.toevoer.(niet.meegeleverd)
TA..
Kamerthermostaat
OP..
Programmeerklok
TM.
Minimum.thermostaat
OPmERKINGEN: Verwijder bij het aansluiten van de kamer-
thermostaat (TA) de brug tussen de klemmen 20-21.
Verwijder bij het aansluiten van de programmeerklok (OP) de
brug tussen de klemmen 30-31.
peratuurregeling,. dient. te. worden.
aangesloten. zoals. aangeduid. op. de.
schema's. (fig.. 5). en. nadat. de. oor-
spronkelijke.brug.is.verwijderd..
Sluit. vervolgens. de. bijgeleverde. voe-
dingskabel. van. de. brander. en. van. de.
circulatiepomp.van.de.installatie.aan.
OPmERKINGEN:
Het toestel moet op een deugdelijk
geaard stopcontact aangesloten wor-
den.
De fabrikant wijst alle aansprake-
lijkheid af voor ongevallen die het
gevolg zijn van het niet aarden van
de ketel.
Alvorens welke werkzaamheden dan
ook aan het elektrische schakelpane-
el uit te voeren moet eerst de elektri-
sche stroomtoevoer uitgeschakeld
worden.

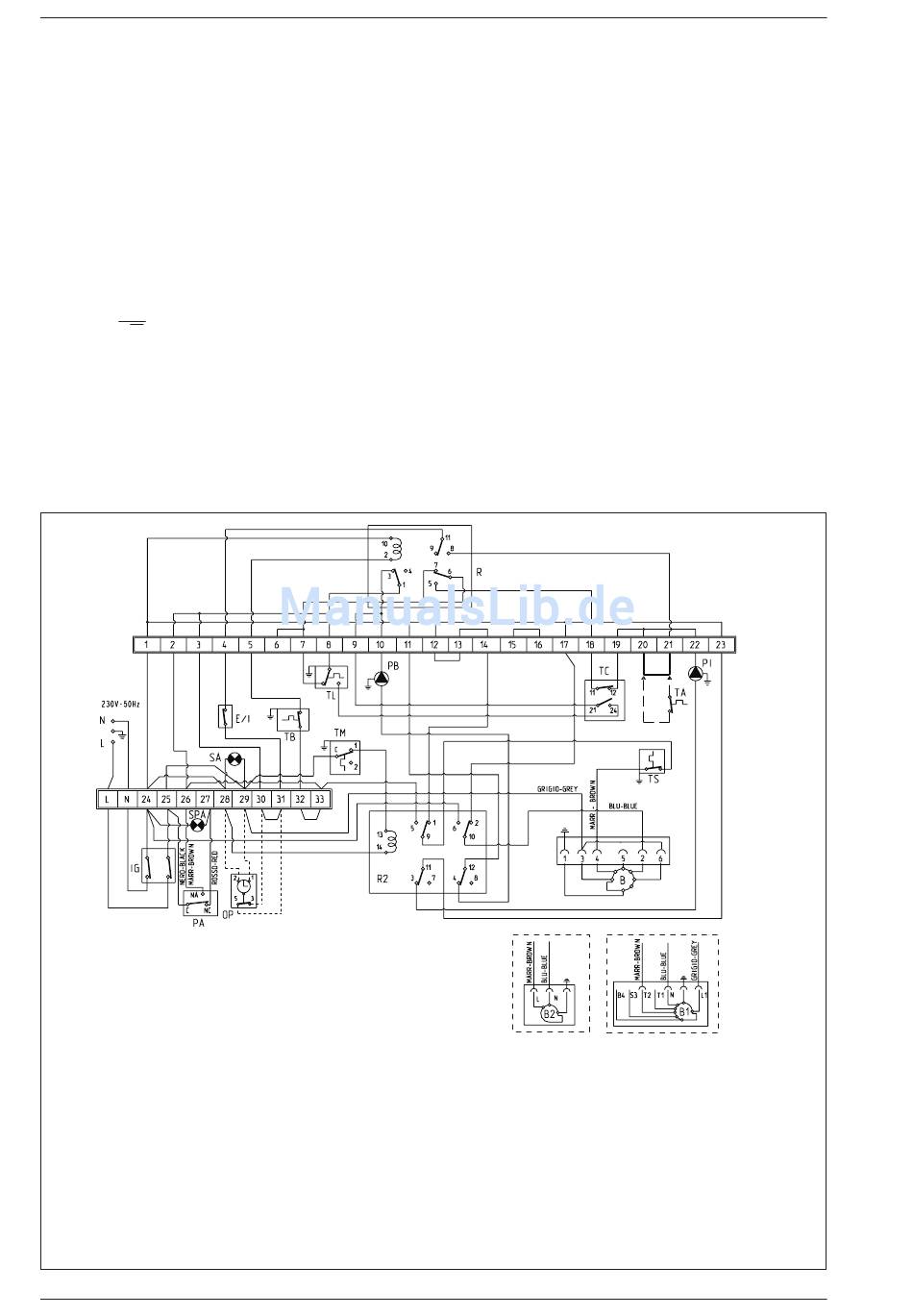

Fig..5
21
