BRANCHEMENT ÉLECTRIQUE
Chaque module est fourni avec un câble
électrique d'alimentation qui, en cas de rem-
placement, peut être obtenu chez SIME.

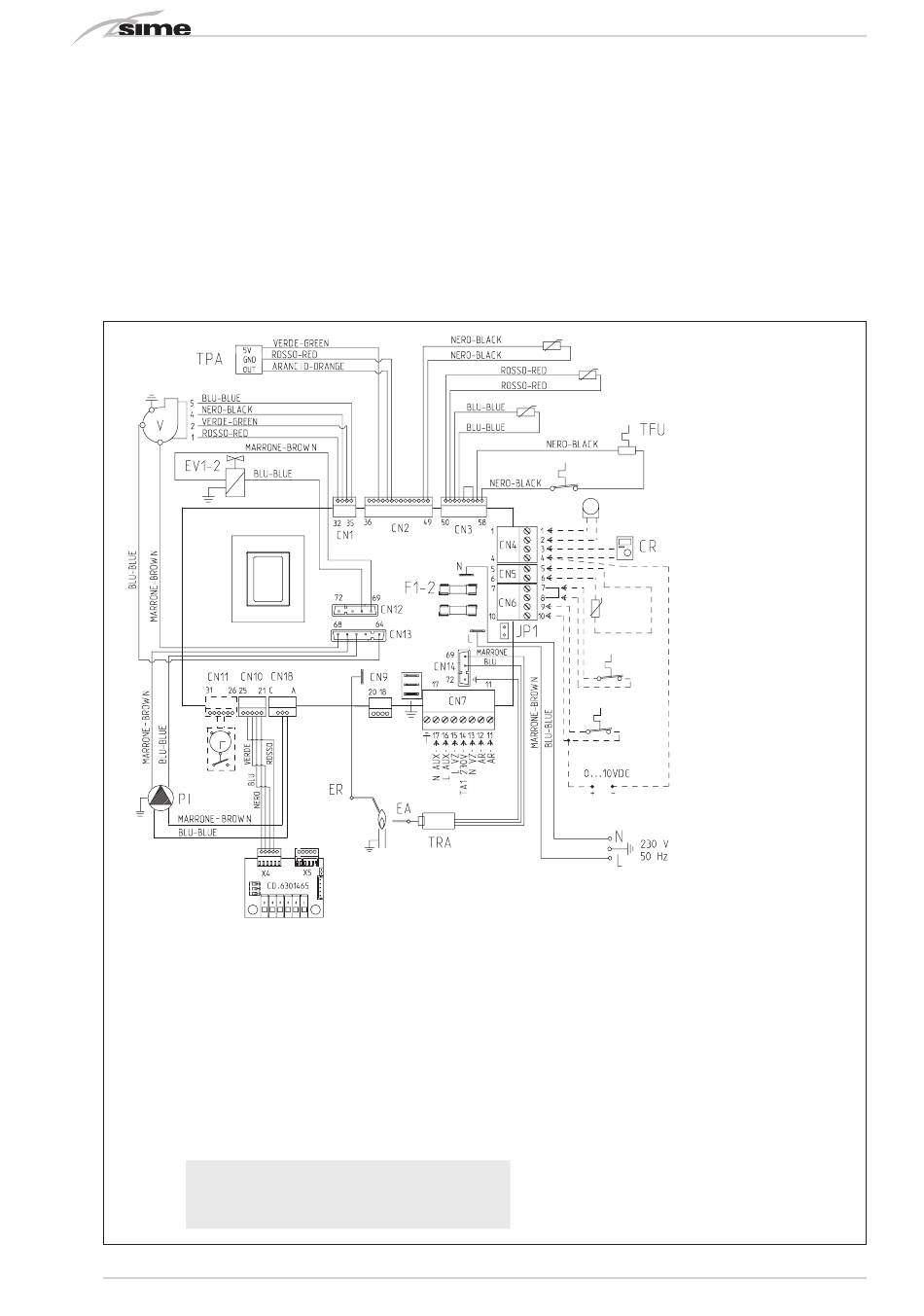

2.11.1 Schéma électrique d'un générateur individuel (fig. 11)
cd. 6301480
OP
(24 VAC)
RS-485
(24 VAC)
LEGENDE
F1-2
Fusible (4 AT)
TRA
Transformateur d'allumage
PI
Pompe installation
V
Ventilateur
EA
Électrode allumage
ER
Électrode détection
EV1-2
Bobine vanne gaz
TS
Thermostat sécurité
SF
Sonde fumées
TFU
Fusible thermique
SM
Sonde depart chauffage
SR
Sonde retour chauffage
TPA
Transducteur pression eau
Pour le fonctionnement au 0 ... 10VDC:
- Retirer le connecteur JP1
- Connecter le signal positif à la borne 10 du CN6
- Connecter le signal négatif à la borne 4 du CN4.
16
L'alimentation doit se faire avec une tension
monophasée 230V - 50Hz à travers un inter-
rupteur général protégé par des fusibles
avec une distance entre les contacts d'au
moins 3 mm. Respecter les polarités L - N et
TA1
JP1
TA2
SB/SA Sonde antigel siphon
CR
SE
OP
AR
VZ
AUX
RS-485 Carte CASCADE/MODBUS
REMARQUE: Relier le TA1 aux bornes 7-8 après avoir
enlevé le pont.
la mise à la terre.
NOTE: SIME décline toute responsabilité en
cas de dommages provoqués aux person-
nes ou aux choses qui dériveraient d'une
absence de mise à la terre de la chaudière.
SR (5 VDC)
SF (5 VDC)
SM (5 VDC)
TS (24 VDC)
SE (5 VDC)
CODES PIÈCES DE
RECHANGE
CONNECTEURS:
SB/SA
(5 VDC)
CN1
CN2
TA1 (24 VRAC)
CN3
CN4
CN5
CN6
TA2 (24 VRAC)
CN7
CN9
CN10 code 6319165
CN12
CN13
CN14
CN18
Thermostat d'ambiance Zone 1
Sélection TA2 ou 0-10 VDC
Thermostat d'ambiance Zone 2
Commande à distance SIME HOME (en option)
Sonde température externe (en option)
Horloge de programmation (en option)
Alarme à distance
Vanne de zone
Branchement auxiliaire
code 6319162
code 6319170
code 6319182
code 6316203
code 6316200
code 6316202
code 6316204
code 6316201
code 6319171
code 6319172
code 6316213
code 6319179
Fig. 11
