1.6.2 Montage des Brenners
(Abb. 3/a)
Die. Tür. der. Brennkammer. ist. für. die.
Montage. des. Brenners. vorgesehen.
(Abb..3/a)..
Die. Brenner. müssen. so. eingestellt.
werden,. dass. der. Wert. von. CO
beim.Punkt.1.3.angegebenen.Wert.mit.
einer.Toleranz.von.±.5%.entspricht.

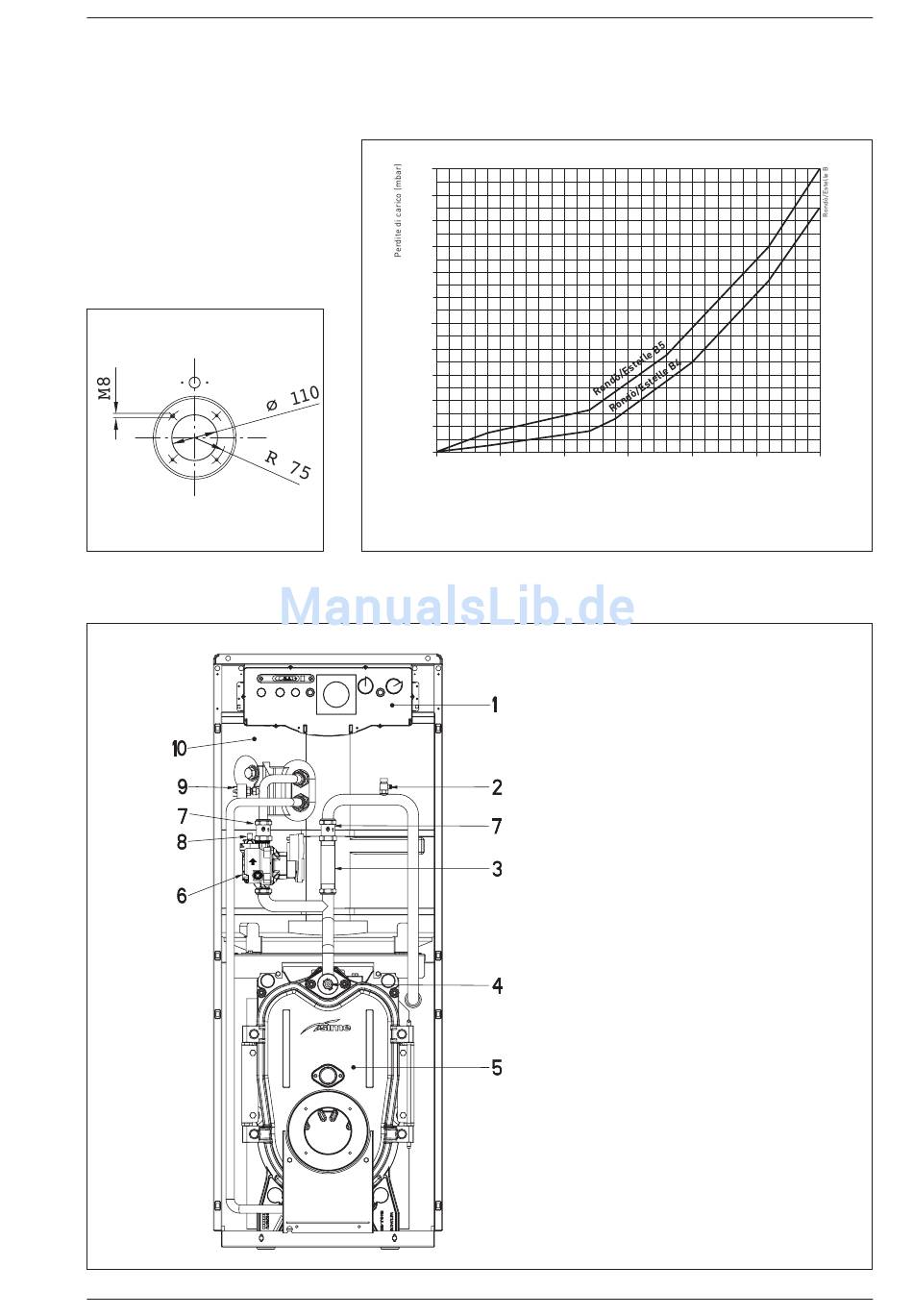

1.8 HAUPTBAUTEILE (Abb. 4/a)
30
1.7 DRUCKVERLUSTE (Abb. 4)
220
200
180
. dem.
160
2
140
120
100
80
60
40
20
0
ANMERKUNG: D ie Druckverluste des Diagramms wurden mit ∆t 10°C erreicht
Abb..3/a
500 1000 1500
LEGENDE
. 1. Steuertafel
. 2. Manuelle.Entlüftung
. 3. Teilstück.1"
. 4. Mantel.Sondenhalter
. 5. Heizkesselgehäuse.
. 6. Hochleistungspumpe.Boiler
. 7. Sperrventil.
. 8. Automatisches.Auslassventil.
. 9. Druckwächter.Wasser
. 1 0. Boiler.110.Liter
2000 2500 3000
Portata.acqua.(l/h)
Abb..4
Abb..4/a
