sein,. und. am. Ende. muss. ein. sta-
tischer. Sauglüfter. angebracht.
sein,. der. für. einen. effizienten.
und. konstanten. Abtransport. der.
Verbrennungsprodukte.sorgt;
–. um. z u. v erhindern,. d ass. d er. W ind. r und.
um. den. Rauchauslass. Druckzonen.
erzeugt,. in. denen. der. Druck. grö-
ßer. ist,. als. der. Aufwärtsdruck.
der. Verbrennungsgase,. muss. die.
Öffnung. des. Abfuhrkanals. minde-
stens. 0,4. m. über. jeder. anderen.
Anlage. liegen,. die. weniger. als. 8. m.
vom. Schornstein. entfernt. ist. (ein-
schließlich.Dachfirst);
–. der. Durchmesser. des. Rauchkanals.
darf. nicht. kleiner. als. der. des.
Kesselanschlusses.
sein;.
Rauchkanäle. mit. einem. qua-
dratischen.
oder.
ckigen.
Querschnitt.
der.
Innendurchmesser.
Vergleich. zum. Durchmesser. des.
Kesselanschlusses. um. 10%. erhöht.
werden;
–. der. Nutzquerschnitt. des. Kamins.

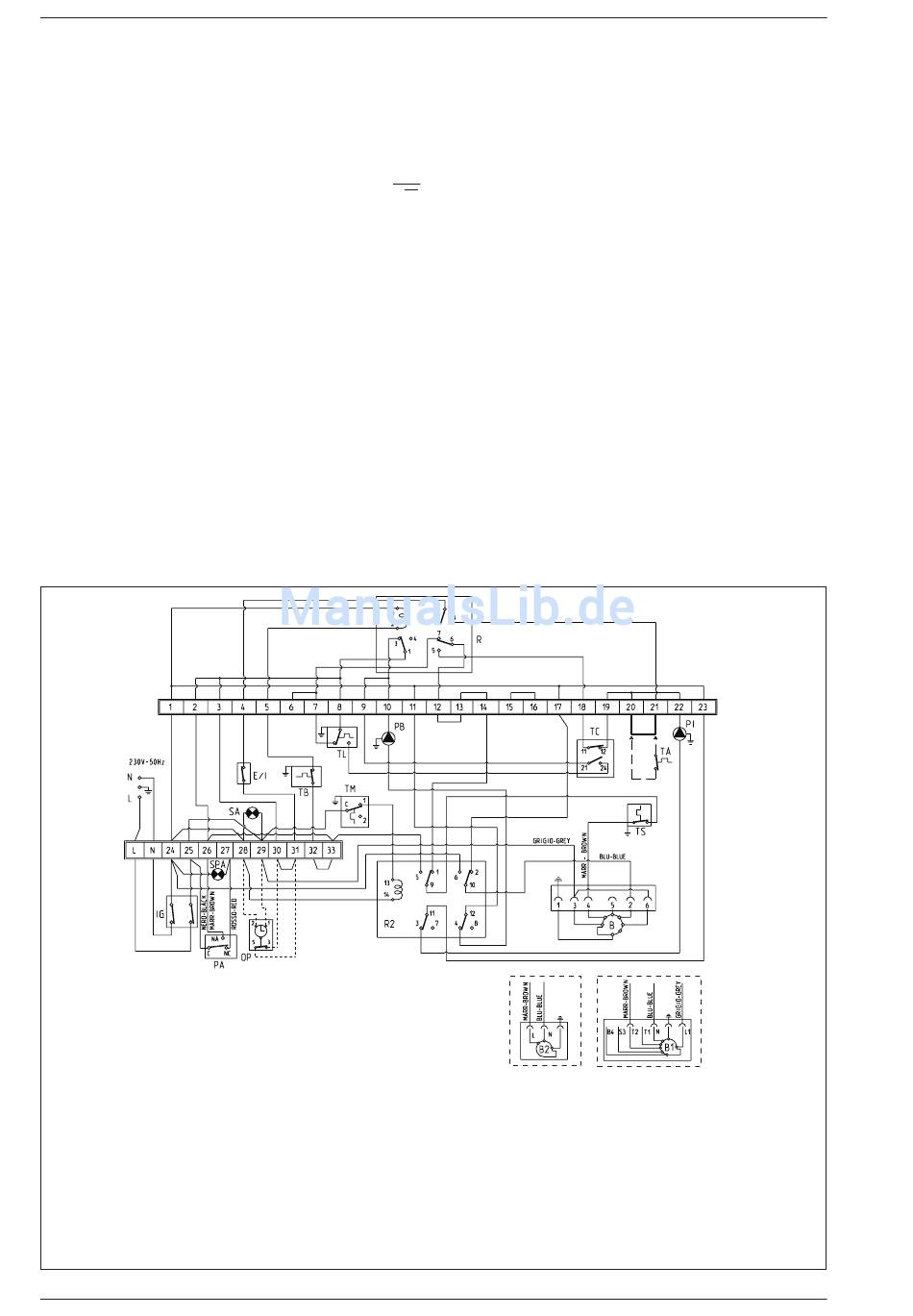

LEGENDE
TS.
Sicherheitsthermostat
EI.
Schalter.Sommer/Winter
TA.
Raumthermostat
TB.
Thermostat.Boiler
TC.
Thermostat.Heizkessel
TL.
Thermostat.Grenze
IG.
Hauptschalter
PB.
Hochleistungsfähige.Pumpe.Boiler
PI.
Pumpe.Anlage.
B.
Brenner.permanente.Versorgung (SIME)
muss. der. folgenden. Formel. ent-
sprechen:
. .
.
.
. S. =. K
.
. .
.
.
√H
. S.. durchschnittliches. Ergebnis. in.
cm
2
. K.. Herabsetzungsfaktor:
. .
–. 0,045.für.Holz
. .
–. 0,030.für.Kohle
. .
–. 0,024.für.Heizöl
. .
–. 0,016.für.Gas
. P. Leistung. der. Feuerung. im.
Kessel.in.kcal/h
. H. Höhe. des. Kamins. in. Metern,.
für.
gemessen. von. der. Achse. der.
Flamme. bis. an. den. Ausgang.
rechte-
des. Kamins. in. die. Atmosphäre,.
muss.
abzüglich:
im.
. .
–. 0,50. m. für. jedes. Knie. zwi-
schen.Kessel.und.Kamin
. .
–. 1,00. m. für. jeden. Meter.
Rohrlänge. zwischen. Kessel.
und.Kamin.
P
B1.
Brenner.permanente.Versorgung.(nicht.mitgeliefert)
B2.
Brenner.direkte.Versorgung.(nicht.mitgeliefert)
R/R2.
Relais
SA.
Led.Spannung.vorhanden
SPA.
Kontrollleuchte.Eingriff.Druckwächter.Wasser
PA.
Druckwächter.Wasser
OP.
Zeituhr.Programmierer
TM.
Untertemperaturschalter
HINWEISE: Beim Verbinden des Raumthermostats (TA), die Brücke zwischen
den Klemmen 20-21 entfernen. Beim Verbinden der Programmiereruhr
(OP), die Brücke zwischen den Klemmen 30-31 entfernen.
2.5 ELEKTRISCHER
ANSCHLUSS (Abb. 5)
Der. Heizkessel. ist. mit. einem. Strom-
versorgungskabel. ausgestattet. und.
muss. mit. einer. Einphasenspannung.
230V-50.Hz.über.einen.durch.Sicherung.
geschützten. Hauptschalter. versorgt.
werden.. Das. Kabel. des. Klimareglers,.
dessen. Installation. obligatorisch. ist.
muss,.um.eine.bessere.Regulierung.der.
Umgebungstemperatur.zu.erzielen,.wie.
in. Abbildung. 5. gezeigt,. angeschlossen.
werden..Das.Versorgungskabel.des.mit-
gelieferten. Brenners. und. der. Umwälz-
pumpe.der.Anlage.anschließen.
HINWEIS: Das Gerät muss an eine
wirksame Erdungsanlage angeschlos-
sen werden. SI M E übernimmt keine
Verantwortung für Schäden an Perso-
nen, die auf eine mangelnde Erdung
des Heizkessels zurückzuführen sind.
Vor Eingriffen am Schaltschrank muss
die elektrische Versorgung abgetrennt
werden.
Abb..5
33
