Die USV am Rahmen des Schranks mithilfe der zusammen
ˆ
mit den Griffen mitgelieferten Schrauben befestigen.

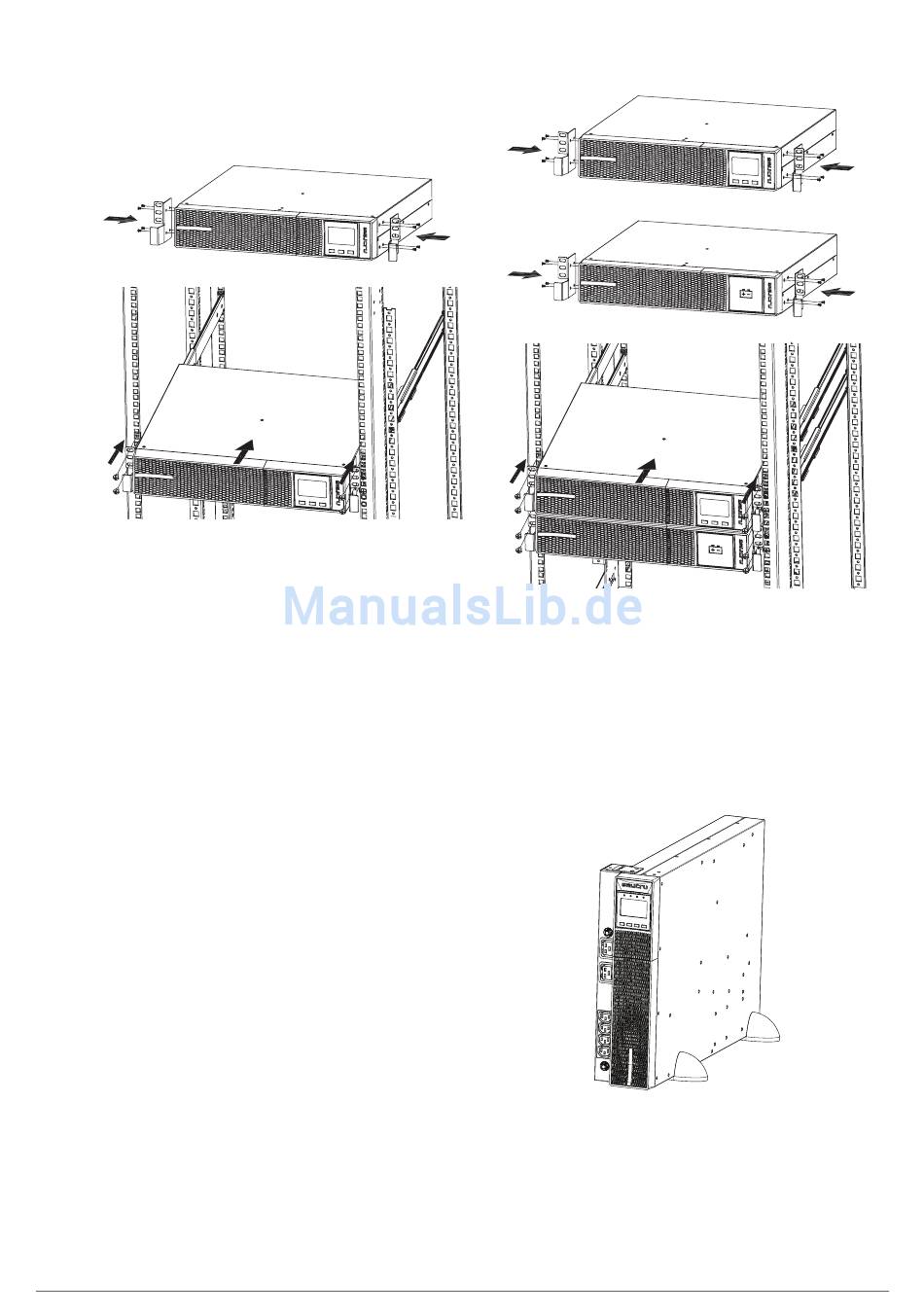

Abb. 8. Montage Typ Rack im 19"-Schrank.
5.1.5.5. montage im 19"-Rackschrank mit Autonomieerweite-
rung (batteriemodul).
In diesem Abschnitt wird ein Gerät mit einem batterie-
•
modul beschrieben. für ein Gerät mit mehreren modulen
das gleiche Verfahren für jedes modul wiederholen.
Um das Gerät und sein batteriemodul in einem 19"-Rack-
•
schrank zu installieren, wie folgt vorgehen, (siehe Abb. 9):
Die beiden Adapterwinkel mit den mitgelieferten
ˆ
Schrauben als Griff auf jeder Seite der USV befestigen,
wobei Sie auf Ihre hand achten sollten. Die gleichen
Vorgänge für das batteriemodul wiederholen.
Um jede Anlage, USV und batteriemodul in einem
ˆ
Rackschrank zu installieren, müssen die seitlichen
Innenführungen als halterung angebracht werden. Al-
ternativ und auf Anfrage können Universalschienen als
führungsschienen geliefert werden, die vom benutzer
installiert werden müssen.
Die führungsschienen in der gewünschten höhe mon-
tieren und dabei auf das korrekte Anzugsdrehmoment
der befestigungsschrauben und auf den entspre-
chenden Sitz in den Schienen, je nach fall, achten.
Das Gerät auf die führungsschienen stellen und bis
ˆ
nach hinten einsetzen. Gleiche Vorgang für das batte-
riemodul wiederholen.
Jan nach Gewicht jede Anlage je modell des Geräts
und batteriemodul, und/oder ob es an der höchste oder
niedrigste Position des Schranks installiert werden
soll, wird empfohlen die Installation mit zwei Personen
durchzuführen.
Die USV und das batteriemodul an dem Schrankgestell
ˆ
mit den zusammen mit den entsprechenden Griffe mit-
gelieferte Schrauben, befestigen.
16
Abb. 9. Modell im Montagerack im 19"-Schrank mit
Autonomieerweiterung (Batteriemodul).
5.1.5.6. Vertikale montage -turmausführung- mit PDU.
Die modelle von 4 bis 10 kVA werden in der Serie mit einem
PDU-modul, das seitlich am Gerät montiert werden soll, geliefert.
Das modul an der USV mithilfe der mitgelieferten Platte als
Stütze, wie in der Abb. 10 angezeigt, befestigen.
Abb. 10. Modell in vertikaler Montage -Turmausführung-
mit PDU

5.1.5.7. montage als Rack im 19"-Schrank, mit PDU.

wie die USV selbst, verfügt das PDU-modul über winkel als
Griffe für ihre montage in einem Rackschrank.
