7.2. beDienfelD für moDelle bis 3 kVa.
7.2.1. Zusammensetzung des bedienfeldes mit lcD-
Display.
Das bedienfeld besteht aus:
•
Drei tasten mit den in der tab. 6 beschriebenen funktionen.
ˆ
ein LCD-Display mit hintergrundbeleuchtung.
ˆ
on/mUte

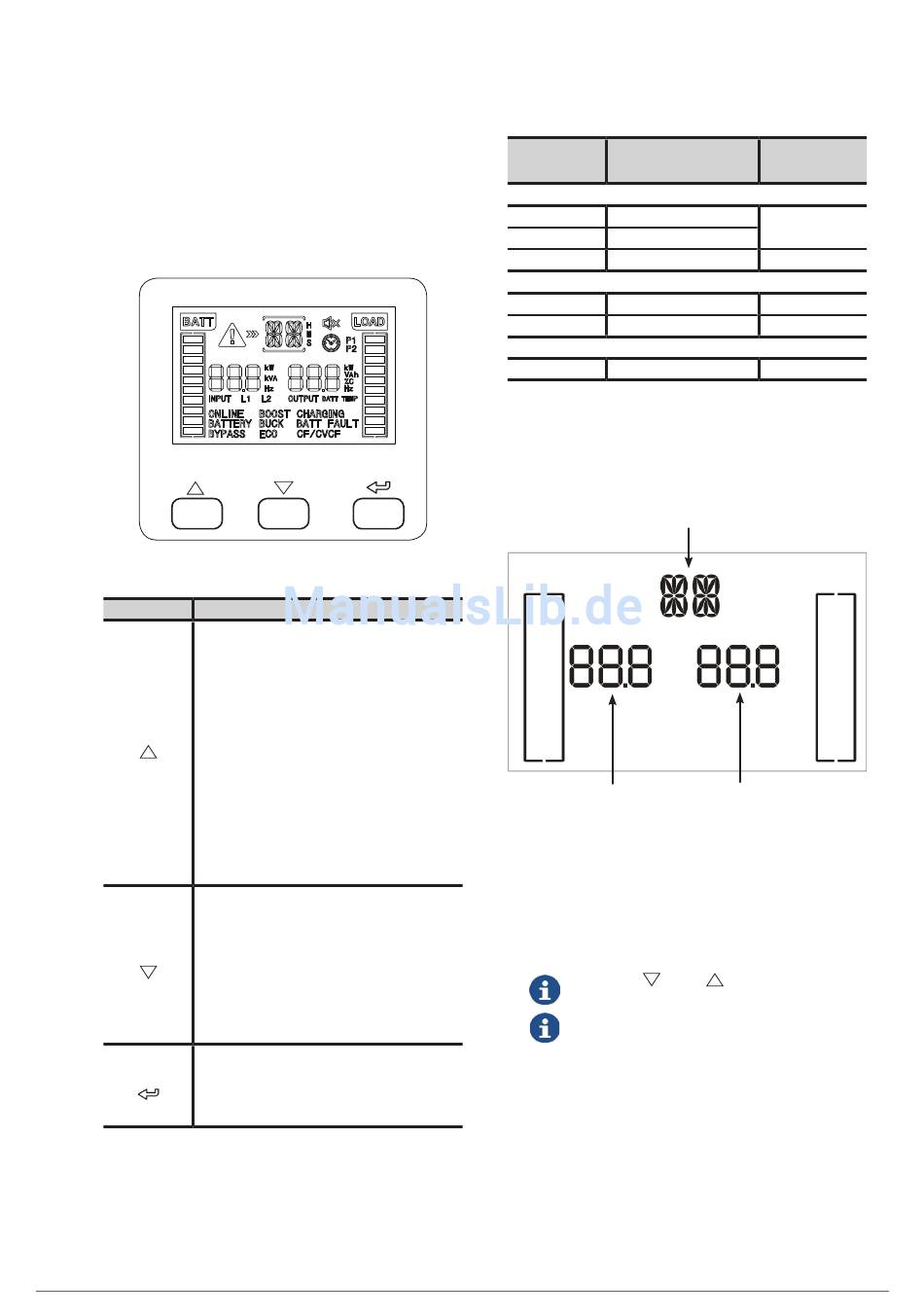

Abb. 22. Bedienfeldansicht.
Taster
- Inbetriebnahme der USV.
taste länger als 2 Sek. drücken.
- Alarmstummschaltung.
Die taste 3 Sek. lang drücken, um den akustischen Alarm
stumm zu schalten oder ihn einzuschalten, wenn er
stumm geschaltet ist.
- Taste, um nach oben zu navigieren.
on/mUte
wenn diese taste im USV-einstellungsmodus gedrückt
wird, wird die menüstruktur in bezug auf den Punkt, an
dem sie sich befindet, nach oben verschoben, wobei mit
jedem Drücken auf die vorherige Variable zugegriffen
werden kann.
- Batterietests aktivieren.
Diese taste 3 Sekunden lang drücken, wenn das Gerät
im normalen modus oder frequenzwandler (Cf) ist.
nach dem ende des tests kehrt das Gerät wieder in den
entsprechenden modus zurück.
- Einstellungs- oder Konfigurationsmodus.
taste mindestens 3 Sek. lang drücken, um Zugang zu
diesem modus zu haben, wenn der Umrichter der USV
ausgeschaltet ist (bypass-modus).
SeLeCt
- Taste, um nach unten zu navigieren.
wenn diese taste im USV-einstellungsmodus gedrückt
wird, wird die menüstruktur in bezug auf den Punkt,
an dem sie sich befindet, nach unten verschoben,
wobei durch jedes Drücken auf die folgende Variable
zugegriffen werden kann.
- Ausschalten der USV.
Diese taste länger als 2 Sek. drücken.
off/enteR
- Bestätigung der Auswahl.
Auf diese taste drücken, um eine Auswahl vom
einstellungsmodus des Geräts zu bestätigen.
Tab. 6. Funktionen der Tasten des Bedienfelds.
30
SeLeCt off/enteR

Beschreibung

7.2.2. akustische alarme.

Beschreibung Modulation oder Alarmton
Status der USV
bypass-modus Piepton jede 10 Sekunden.
batteriemodus Piepton jede 5 Sekunden.
fehler kontinuierlich.
Warnung
überlast Pieptöne jede Sekunde.
ende der Autonomie Piepton jede 1 Sekunden.
Fehler
Gesamt kontinuierlich.
Akustische Alarme.
Tab. 7.
7.2.3. lokalisierung der einstellparameter auf dem
Display.
Parameter 1
Parameter 2
Abb. 23. Anordnung der Parameter auf dem LCD-Display.
Parameter 1:
•
Code des einstellungsmenüs. weitere Informationen finden
Sie im tab. 8.
Parameter 2 und 3 sind die konfigurations- oder wertopti-
•
onen für jedes einstellungsmenü.
Die tasten „ " oder „
oder Parameter zu ändern.
Alle einstellungen der Parameter werden gespei-
chert, wenn die USV komplett abgeschaltet wird und
sofern batterien, ob intern oder extern, angeschlossen sind.
wenn keine komplette Abschaltung durchgeführt wird, wird
die festgelegte einstellung nicht gespeichert.

7.2.4. einstellungen.

In der tab. 8 kann eine Zusammenfassung der einstellbaren
Codes des Parameters 1 für jede betriebsart und auf der Abb.
24 die Struktur des menübaums mit der betriebsart für die ein-
stellungen angesehen werden.
Möglichkeit der
Stummschaltung
Ja
nein
Ja
nein
nein
Parameter 3
" wählen, um die menüs
