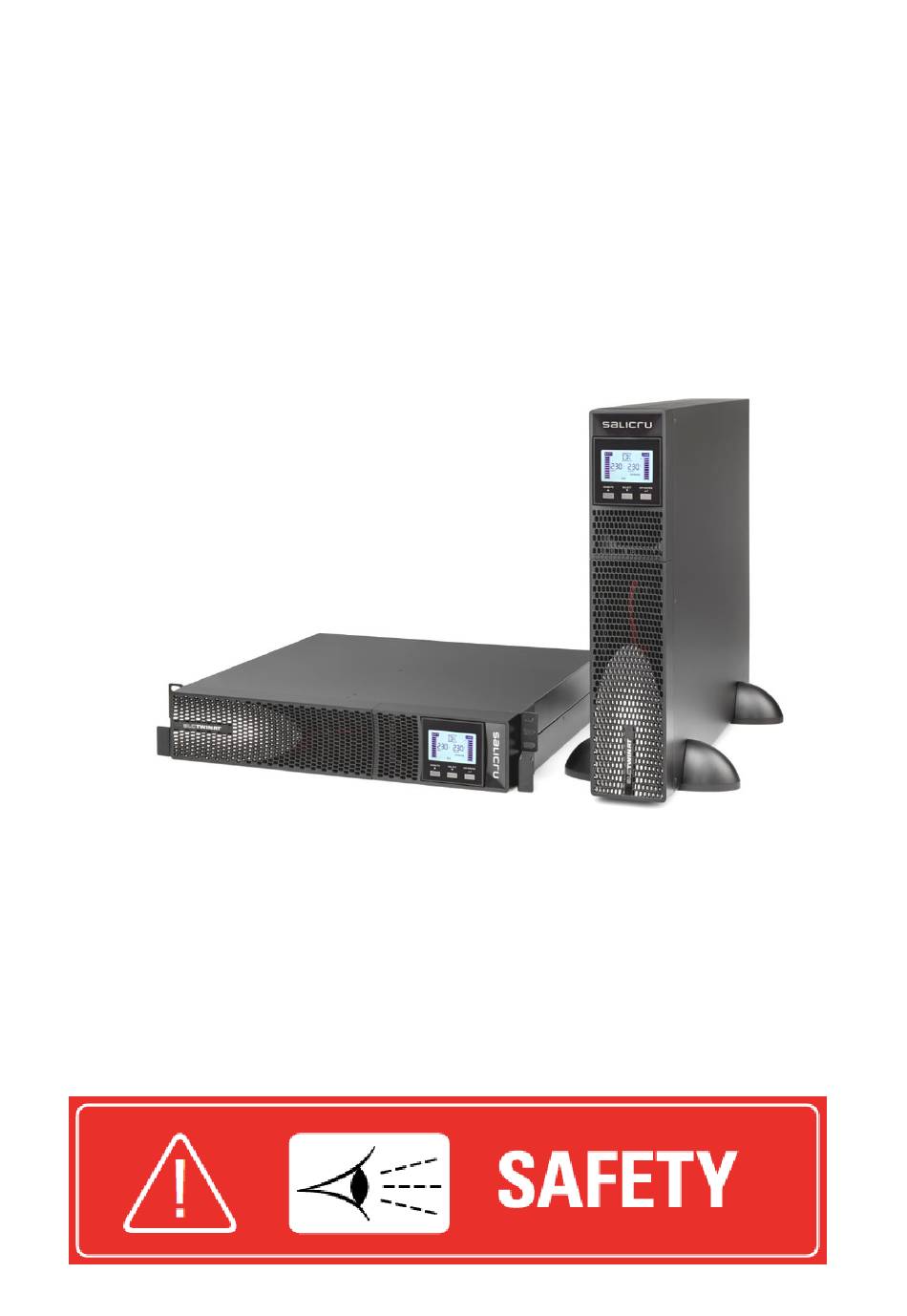

- Seite 1 QUICK START GUIDE SLC TWIN RT2 Online V20-06...
- Seite 3 Achtung: Der grüne EPO-Stecker muss auf der USV-Rückseite eingesteckt sein. Hinweis: USV ist startbereit und geht in den Bypassbetrieb. Bis die Batterien voll- ständig aufgeladen sind, dauert es ca. 4h.
-
Seite 6: Empfohlene Absicherungen
USV startbereit, 2 Sek. drücken Anzeige: USV-Normalbetrieb Empfohlene Absicherungen Leistung Absicherung Leistung Absicherung 700 VA / 700 W 10 Amp. / Typ C 3000 VA / 3000 W 16 Amp. / Typ C 1000 VA / 1000 W 10 Amp. / Typ C 4000 VA / 4000 W 25 Amp. -
Seite 7: Elektro- Und Datenanschlüsse
Elektro- und Datenanschlüsse TWIN RT2 700/1000/1500 VA TWIN RT2 2000 VA TWIN RT2 3000 VA... - Seite 8 TWIN RT2 4000/5000/6000 VA (an USV) BATTERIEMODUL 700/1000/1500/2000/3000 VA (an USV) BATTERIEMODUL 4000/5000/6000 VA PDU 4000/5000/6000 VA...
-
Seite 9: Batterie Aktivieren
Batterie aktivieren Hinweis: Aus Sicherheitsgründen wird die USV-Anlage nicht mit angeschlossenen Batterien geliefert. Zur Aktivierung der Batterie muss die Frontblende der USV-Anlage entfernt werden. Gehen Sie wie folgt vor: 1. Frontblende nach vorne ziehen (siehe Abbildung) 2. Die beiden roten Batteriestecker miteinander verbinden 3. - Seite 10 Hinweis: Ebenso ist bei Parallelsystemen (bei Modellen von 4, 5 und 6 kVA) vor- zugehen. Jede USV ist mit ihren eigenen Batteriemodulen verbunden. Sie sollten unabhängig voneinander als einzelne USV betrieben werden. 4. Die Abbildung zeigt den Anschluss einer 4 kVA-USV in einer Rack-Installation mit zwei Batteriemodulen.
-
Seite 11: Bedienfeld Und Display
Bedienfeld und Display Bedienfeld 1000-3000 VA Bedienfeld ab 4000-6000 VA Einstellungsparameter auf dem Display Einstellungsparameter auf dem Display: Parameter 1: Code des Einstellungsmenüs. Parameter 2 und 3: Konfigurations- oder Wertoptionen für jedes Einstellungsmenü. Wählen Sie mit den Tasten "auf" oder "ab", um die Menüs/Parameter zu ändern. Hinweis: Alle Parametereinstellungen werden gespeichert, wenn die USV vollständig heruntergefahren ist, vorausgesetzt, dass die internen oder externen Batterien ange- schlossen sind. - Seite 12 Ah-Konfiguration des Parameters 12 (für Leistungen von 1000-3000 VA) Hinweis: Um diese Einstellung durchzuführen, muss die USV-Anlage auf Bypassbetrieb um- gestellt werden. Anschliessend die Taste ‘Select‘ für ca. 3 Sekunden gedrückt halten, um in die Einstellung zu kommen. 1. Standard-USV mit Batterieerweiterung: Sie werden von einem Standardmodell plus dem Batteriemodul oder den Batterie- modulen konfiguriert.
- Seite 13 Ah-Konfiguration des Parameters 17 (für Leistungen von 4000-6000 VA) Hinweis: Um diese Einstellung durchzuführen, muss die USV-Anlage auf Bypassbetrieb um- gestellt werden. Anschliessend die mittleren beiden Tasten ‘Test‘ + ‘Mute‘ zusammen für ca. 3 Sekunden gedrückt halten, um in die Einstellung zu kommen. 1.
-
Seite 14: Pdu-Anschluss (Ab 4 Kva)
Batterieeigenschaften USV-Modell Batterieeigenschaften (int. Batterien) TWIN RT2 700 VA 36 V 7 Ah TWIN RT2 1000 VA 36 V 7 Ah TWIN RT2 1500 VA 36 V 9 Ah TWIN RT2 2000 VA 48 V 9 Ah TWIN RT2 3000 VA 72 V 9 Ah TWIN RT2 4000 VA... -
Seite 15: Software Download
Mit der Software können die Benutzer die USV-Anlage im selben LAN über den RS232- oder USB-Kommunikationsanschluss überwachen und steuern, unabhängig davon, wie weit sie voneinander entfernt sind. Wählen Sie das gewünschte Betriebssystem, um die Software herunterzuladen. Software Download: https://www.salicru.com/de-de/usb-rs-232-software.html USV-Modell Auswahl Bei Einsatz der CS141 SNMP-Karte USV-Modell Auswahl...
