mESSuNgEN
()
()
bildschirm 2.0
()
()
()
()
()
()
()
()
()
()
()
()
()
()
()
()
()
()
()
()
wenn die taste (ESC) von einem bildschirm aus einem beliebigen untermenü
gedrückt wird, kehrt man zum hauptbildschirm zurück (Bildschirm 0.0),

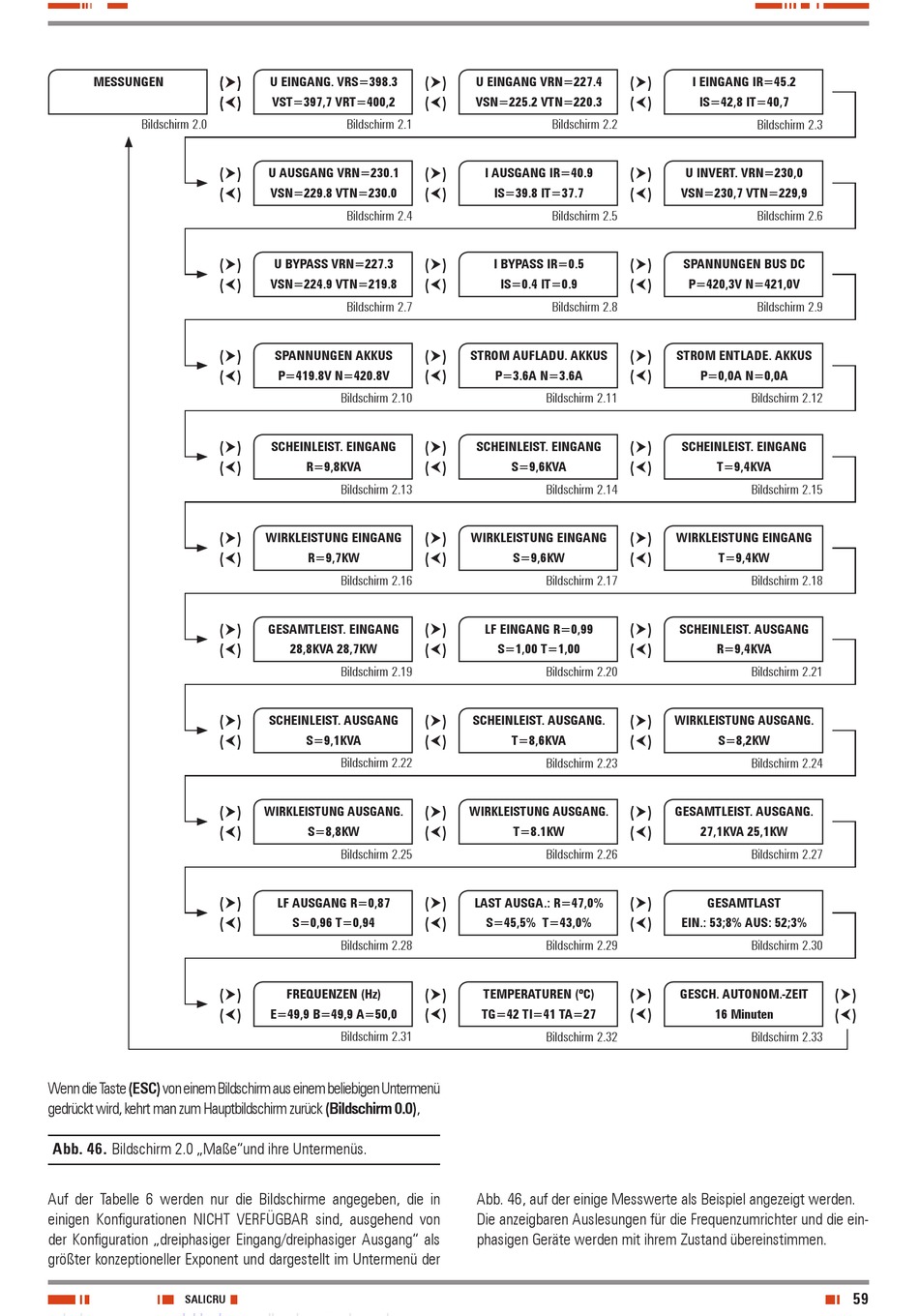

Abb. 46. bildschirm 2.0 „maße"und ihre untermenüs.
auf der tabelle 6 werden nur die bildschirme angegeben, die in
einigen konfigurationen nicht VerfüGbar sind, ausgehend von
der konfiguration „dreiphasiger eingang/dreiphasiger ausgang" als
größter konzeptioneller exponent und dargestellt im untermenü der
SALICRu
()
u EINgANg. VRS=398.3
()
VST=397,7 VRT=400,2
bildschirm 2.1
()
u AuSgANg VRN=230.1
()
VSN=229.8 VTN=230.0
bildschirm 2.4
()
u ByPASS VRN=227.3
()
VSN=224.9 VTN=219.8
bildschirm 2.7
()
SPANNuNgEN AkkuS
()
P=419.8V N=420.8V
bildschirm 2.10
()
SCHEINLEIST. EINgANg
()
R=9,8kVA
bildschirm 2.13
()
WIRkLEISTuNg EINgANg
()
R=9,7kW
bildschirm 2.16
()
gESAmTLEIST. EINgANg
()
28,8kVA 28,7kW
bildschirm 2.19
()
SCHEINLEIST. AuSgANg
()
S=9,1kVA
bildschirm 2.22
()
WIRkLEISTuNg AuSgANg.
()
S=8,8kW
bildschirm 2.25
()
Lf AuSgANg R=0,87
()
S=0,96 T=0,94
bildschirm 2.28
()
fREQuENZEN (Hz)
()
E=49,9 B=49,9 A=50,0
bildschirm 2.31
()
u EINgANg VRN=227.4
()
VSN=225.2 VTN=220.3
bildschirm 2.2
()
I AuSgANg IR=40.9
()
IS=39.8 IT=37.7
bildschirm 2.5
()
I ByPASS IR=0.5
()
IS=0.4 IT=0.9
bildschirm 2.8
()
STRom AufLAdu. AkkuS
()
P=3.6A N=3.6A
bildschirm 2.11
()
SCHEINLEIST. EINgANg
()
S=9,6kVA
bildschirm 2.14
()
WIRkLEISTuNg EINgANg
()
S=9,6kW
bildschirm 2.17
()
Lf EINgANg R=0,99
()
S=1,00 T=1,00
bildschirm 2.20
()
SCHEINLEIST. AuSgANg.
()
T=8,6kVA
bildschirm 2.23
()
WIRkLEISTuNg AuSgANg.
()
T=8.1kW
bildschirm 2.26
()
LAST AuSgA.: R=47,0%
()
S=45,5% T=43,0%
bildschirm 2.29
()
TEmPERATuREN (ºC)
()
Tg=42 TI=41 TA=27
bildschirm 2.32
abb. 46, auf der einige messwerte als beispiel angezeigt werden.
Die anzeigbaren auslesungen für die frequenzumrichter und die ein-
phasigen Geräte werden mit ihrem Zustand übereinstimmen.
I EINgANg IR=45.2
IS=42,8 IT=40,7
bildschirm 2.3
u INVERT. VRN=230,0
VSN=230,7 VTN=229,9
bildschirm 2.6
SPANNuNgEN BuS dC
P=420,3V N=421,0V
bildschirm 2.9
STRom ENTLAdE. AkkuS
P=0,0A N=0,0A
bildschirm 2.12
SCHEINLEIST. EINgANg
T=9,4kVA
bildschirm 2.15
WIRkLEISTuNg EINgANg
T=9,4kW
bildschirm 2.18
SCHEINLEIST. AuSgANg
R=9,4kVA
bildschirm 2.21
WIRkLEISTuNg AuSgANg.
S=8,2kW
bildschirm 2.24
gESAmTLEIST. AuSgANg.
27,1kVA 25,1kW
bildschirm 2.27
gESAmTLAST
EIN.: 53;8% AuS: 52;3%
bildschirm 2.30
()
gESCH. AuToNom.-ZEIT
()
16 minuten
bildschirm 2.33
59
