ˆ sicherstellen, dass auf der alarmliste die meldung „batte-
rieschalter offen: ihn ausschalten" erscheint.
auf das symbol „alarm bestätigen"
ihn zu quittieren und stummzuschalten.
Die alarmmeldung bedeutet, dass der ausgleichsvorgang abge-
schlossen ist und nur Dann ist es möglich, den batterietrenn-
schalter, die batterieschutzeinrichtung oder beide elemente zu
betätigen:
ˆ Geräte mit einem batteriemechanismus, entweder mit
einem trennschalter-sicherungshalter oder einem batte-
rietrennschalter, und in den abbildungen dieses Dokuments
als (Q3) gekennzeichnet. auf die Position „on" stellen.
ˆ Geräte mit zwei batteriemechanismen, trennschalter-siche-
rungshalter (f3) und trennschalter (Q3).
1.
Zuerst den trennschalter-sicherungshalter (f3) auf
die Position „on" stellen.
2.
als nächstes den batterietrennschalter (Q3) auf die
Position „on" stellen.
bei den parallelen systemen den Vorgang für jedes Gerät wie-
derholen.
VERSuCHEN SIE NICHT, diese Aktion zu einem an-
deren Zeitpunkt und/oder auf andere Weise durch-
zuführen, da dies das gerät beschädigen und/oder unfälle
verursachen könnte.
• auf dem startbildschirm des bedienfelds von jedem Gerät wird
ein flussdiagramm dargestellt, das gleich oder ähnlich dem in
der abb. 41 ist.
• wenn das Gerät oder system parallel über eine ausgangsver-
teilung verfügt, dieses durch die betätigung der schalter auf die
Position „on" starten.
• Die Verbraucher mit einer stufenweisen Versorgung in betrieb
setzen. Die Gruppe ist in vollem betrieb und die Verbraucher
werden durch die usV oder das parallele usV-system geschützt.
Eingangsfrequenz
50,1 Hz
L1
226.5 V
L2
227.3 V
L3
228.7 V
Batterietemperatur
31,6 °C
auf dem startbildschirm wird ein flussdiagramm dargestellt,
wie das in der abb. 41, das einem Gerät iii/iii ohne unabhängige
bypass-leitung entspricht. Dennoch, abhängig davon, ob die ty-
pologie des eingangs- und ausgangsnetzes des Geräts einphasig
oder dreiphasig ist, über eine unabhängige statische bypass-lei-
tung verfügt oder nicht, und entsprechend ihrem status, wird
das flussdiagramm, entsprechend dieser Variablen sowie dem
Zusammenhang der angegebenen spannungen variieren. im Do-
kument el064*00 können weitere konfigurationen als beispiel
angesehen werden.

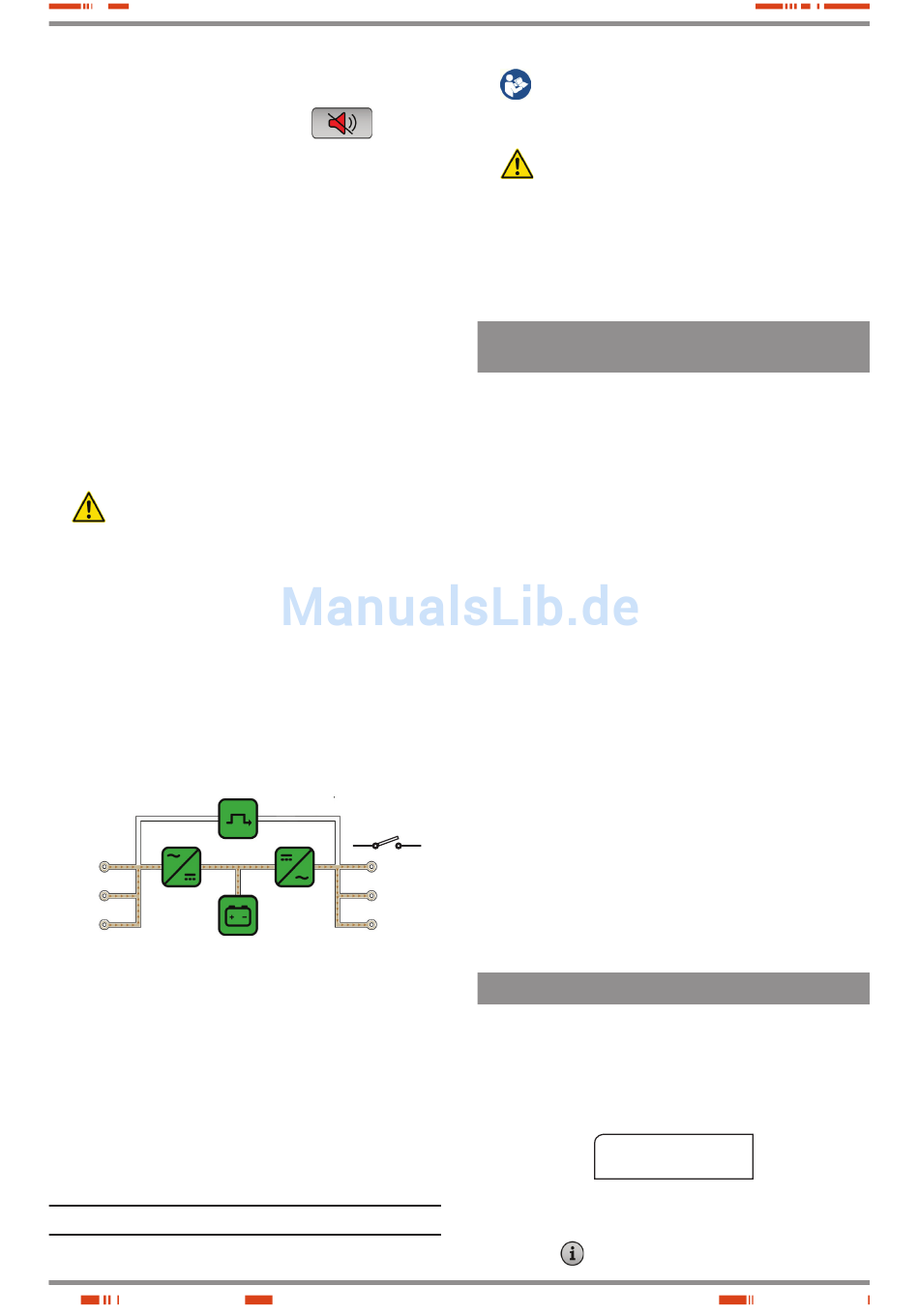

Abb. 41. energieflussdiagramm des bedienfelds (PC).
50
tippen, um
Ausgangsfrequenz
50,0 Hz
Ausgangsschalter:
Offen
L1
230.0 V
L2
230.0 V
Parallele Id. 1
L3
230.0 V
•
nach der ersten inbetriebnahme wird der normale start-
stopp-betrieb eines Geräts oder einer parallelen Gruppe
über die tastatur des bedienfelds (PC) ausgeführt bei parallelen
systemen ist es nur notwendig, eines von diesen zu aktivieren.
beachten, dass die usV oder das system weiterhin die
ausgangsspannung liefert, unabhängig vom status des
wechselrichters oder der wechselrichter:
ˆ im stillstand, vom statischen bypass ausgehend.
ˆ in betrieb, vom wechselrichter ausgehend (im online-modus).
ˆ im betrieb, vom statischen bypass ausgehend (im intelli-
genter eco-modus).
6.2.2.4. überlegungen bezüglich master und Slave (nur für
parallele Systeme).
• master- und slave vom bypass, meldungen:
bei Geräten mit alphanumerischem bildschirm („mst. byp.", „slv.
byp.", „slv. by.rsv").
bei Geräten mit touchscreen („master vom bypass", „slave vom
bypass", „slave-bypass reserviert").
ˆ Der master verwaltet den status des halbleiterschalters für
den statischen bypass und den der slave-Geräte.
ˆ Die Geräte verteilen die last nicht auf die umrichter. Die ur-
sache kann eine der folgenden sein:
– ausgangsschalter (Q2) auf Position „off".
– Geräteausgang auf bypass.
– Die umrichter sind ausgeschaltet oder im inbetriebnah-
mevorgang.
• master- und slave von spannung, meldungen:
bei Geräten mit alphanumerischem bildschirm („mst. Volt", „slv.
Volt", „slv. Vt.rsv").
bei Geräten mit touchscreen („master von spannung", „slave
von spannung", „slave-spannung reserviert").
ˆ Der master verwaltet den status des halbleiterschalters für
den statischen bypass und überwacht die spannung des
umrichters sowie die der slave-Geräte.
ˆ Die Geräte verteilen die last auf den umrichter. Daher:
– Die ausgangsschalter (Q2) sind auf der Position „on".
– Die umrichter sind betriebsbereit und die halbleiter-
schalter sind am umrichter.
6.3.
EIN gERäT dES PARALLELEN SySTEmS SToPPEN.
• Den ausgangsschalter (Q2) der zu stoppenden usV auf die Po-
sition „off" stellen.
ˆ bei Geräten mit einem alphanumerischen bildschirm, kann
auf dem bildschirm 0.1 gesehen werden:
uSV: Normal, umrich.
lfg: Paral. nicht angeschlossen
ˆ bei Geräten mit touchscreen auf das symbol im seitlichen
menü
des startbildschirms der usV tippen.
bildschirm 0.1
