• Diese Gruppe kann bezüglich der autonomie erweitert werden
und sie besteht wiederum aus mehreren anlagen, die parallel
untereinander und mit den usV selbst angeschlossen werden.
•
gefahr durch Stromschlag. wenn nach dem start der
usV der batterieschrank getrennt werden muss, dann
muss das Gerät vollständig abgeschaltet werden (siehe abschnitt
6.5.). Den trennschalter-sicherungshalter der batterien(Q8) im
akkumulatorschrank und/oder den trennschalter-sicherungs-
halter oder den schalter (Q3) in der usV öffnen. mindestens 5
minuten warten, bis die filterkondensatoren entladen sind.
Batterieschrank
uSV 1
+ N –

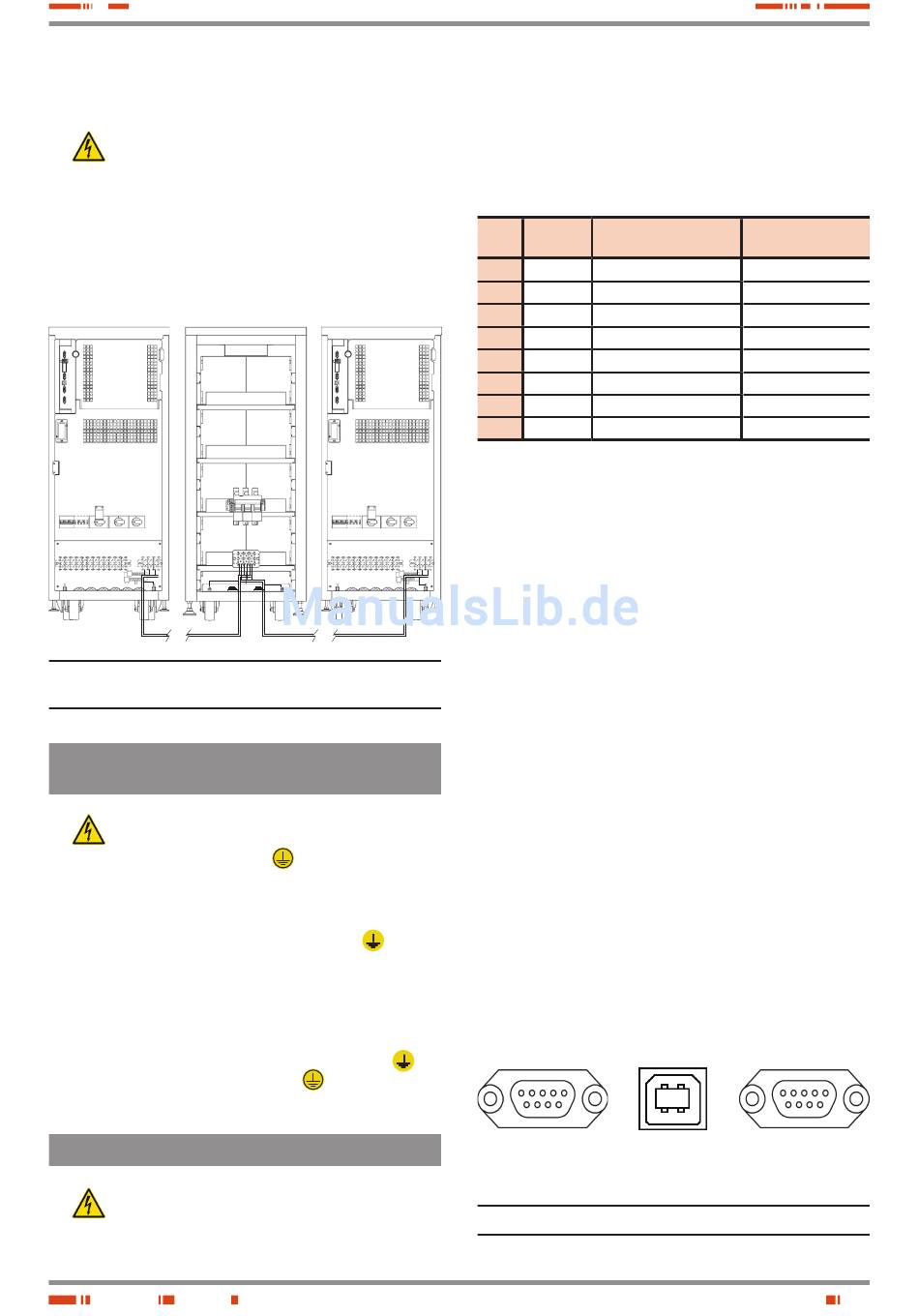

Abb. 35. ein beispiel für den anschluss von zwei parallelen usV
mit einer gemeinsamen batteriegruppe.
5.2.5.
Anschluss der Eingangserdungsklemme (X5) und der
Anschlusserdungsklemme(X10).
•
Da es sich um ein Gerät mit schutz gegen stromschläge
klasse i handelt, muss unbedingt ein schutzleiter instal-
liert werden (masse anschließen (
die klemme (Platine) (X5) anschließen, bevor auf den eingangs-
klemmen spannung angelegt wird.
• sicherstellen, dass alle an die usV angeschlossenen Verbrau-
cher nur an die anschlusserdungsklemme (X10) (
angeschlossen sind. Die tatsache, dass die erdung des Verbrau-
chers oder der Verbraucher und des batterieschranks oder der
batterieschränke nicht auf diesen einzelnen Punkt beschränkt
ist, führt zu erdschlussschleifen, die die Qualität der gelieferten
energie verschlechtern.
• alle als erdungsverbindung gekennzeichneten klemmen
untereinander, mit der erdungsklemme
des Geräts verbunden.
5.2.6.
Port Com zu Relais. Stecker (X32).
•
Die kommunikationsleitung (com) stellt einen sicheren
stromkreis mit sehr niedriger niederspannung dar und
muss getrennt von den anderen leitungen, die gefährliche span-
nungen führen (stromverteilungsleitung), installiert werden.
SALICRu
uSV 2
+ N –
)). Diesen schutzleiter an
) der usV
und mit der masse
• Der kommunikationsport zu den relais stellt einige digitale signale
in form von potenzialfreien kontakten mit einer maximal zuläs-
sigen spannung und stromstärke von 2a 30 V Dc oder 2a 100
V ac bereit. Dieser kanal ermöglicht einen Dialog zwischen dem
Gerät und anderen maschinen oder Vorrichtungen über den Db9-
stecker (X32).
Pin-Nr.
Relais
1
2
4
rl2
5
rl1 bis rl4
6
rl1
7
rl3
8
rl4
9
rl2
ˆ n.o. und n.c.: normalerweise offener und geschlossener
kontakt, respektive.
ˆ statuswechsel, wenn der entsprechende alarm aktiviert wird.
Tab. 3. Pin-out alarmschnittstelle zu relais, Db9-stecker (X32).
+ N –
• Das Gerät wird standardmäßig mit 4 signalrelais mit einer vor-
eingestellten Programmierung geliefert (siehe tabelle 3), die auf
anfrage werksseitig oder später vom S.T.u. geändert werden
kann. in der tabelle 7 werden die für jedes relais programmier-
baren alarme dargestellt.
es gibt auch einen „shutdown"-eingang, der es ermöglicht, den
umrichter auszuschalten, wenn auf diesem eingang eine span-
nung zwischen (5÷12 V) angelegt wird.
• Die häufigste anwendung dieser Porttypen ist die bereitstel-
lung der informationen, die für die software zum kontrollierten
schließen von Dateien erforderlich sind.
• Der sockel der fronttür (Pf) hat einen schlitz, um die kommuni-
kationskabel von der usV nach außen führen zu können. Darauf
achten, diese kabel nicht zwischen den enden der tür und dem
schrank einzuklemmen, wenn die tür geschlossen wird.
• optional kann die schnittstelle über eine klemmleiste versorgt
werden, in der auch ein fünftes programmierbares relais, wie
die 4 standardrelais, vorhanden sein wird. Die klemmleiste wird
direkt auf der kommunikationskarte geliefert; weitere informati-
onen darüber finden sie im Dokument en062*00, das auf der cD
enthalten ist.
5
1
sind
9
6
(X31)
Abb. 36. Db9-stecker(X31) und (X32) und usb (X31
Standardkontakt
Signaltyp
N.C.-N.o.
signal-shutdown +
signal-shutdown –
entladung - netzausfall
Gemeinsam
Gerät in bypass
batterie schwach
allgemeiner alarm
entladung - netzausfall
2 1
1
3 4
6
(X31
)
uSB
-
-
n.c.
-
n.o.
n.o.
n.o.
n.o.
5
9
(X32)
).
uSB
