SLC CuBE 3+
11:19:35 11/09/2013
bildschirm 0.0
() ()
STEuRuNg u. ZuSTANd
dES gERäTES
bildschirm 1.0
() ()
mESSuNgEN
bildschirm 2.0
() ()
PARAmETER
bildschirm 3.0
() ()
ALARmE
bildschirm 4.0
() ()
VERLAufSREgISTER
bildschirm 5.0
() ()

koNfIguRATIoN

kennwort: *****
(*1)
bildschirm 6.0
() ()
NENNWERTE
bildschirm 7.0

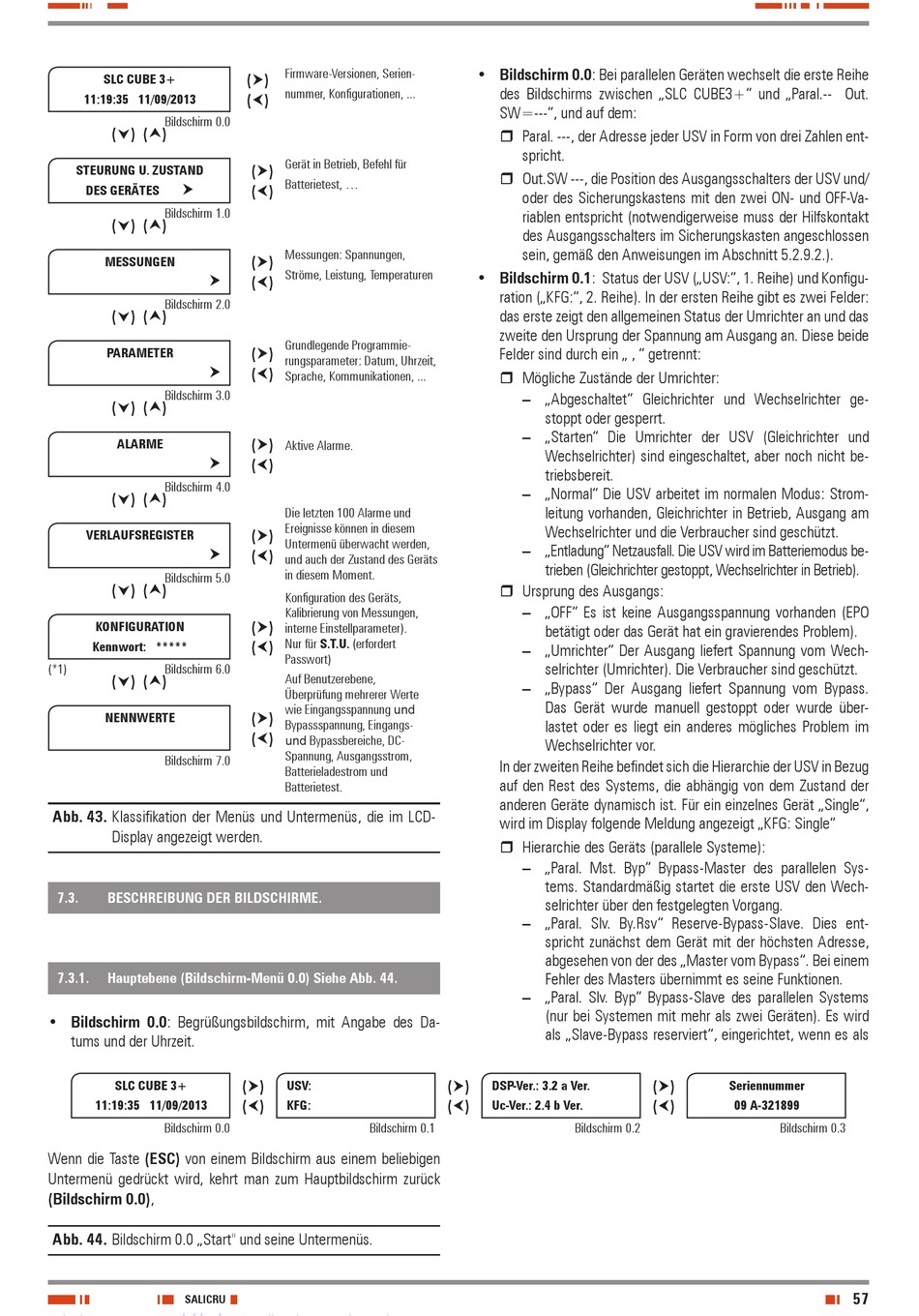

Abb. 43. klassifikation der menüs und untermenüs, die im lcD-
Display angezeigt werden.
7.3.

BESCHREIBuNg dER BILdSCHIRmE.

7.3.1.
Hauptebene (Bildschirm-menü 0.0) Siehe Abb. 44.
• Bildschirm 0.0: begrüßungsbildschirm, mit angabe des Da-
tums und der uhrzeit.
SLC CuBE 3+
11:19:35 11/09/2013
bildschirm 0.0
wenn die taste (ESC) von einem bildschirm aus einem beliebigen
untermenü gedrückt wird, kehrt man zum hauptbildschirm zurück
(Bildschirm 0.0),
Abb. 44. bildschirm 0.0 „start" und seine untermenüs.
SALICRu
firmware-Versionen, serien-
()
nummer, konfigurationen, ...
()
Gerät in betrieb, befehl für
()
batterietest, ...
()
messungen: spannungen,
()
ströme, leistung, temperaturen
()
Grundlegende Programmie-
()
rungsparameter: Datum, uhrzeit,
()
sprache, kommunikationen, ...
()
aktive alarme.
()
Die letzten 100 alarme und
ereignisse können in diesem
()
untermenü überwacht werden,
()
und auch der Zustand des Geräts
in diesem moment.
konfiguration des Geräts,
kalibrierung von messungen,
()
interne einstellparameter).
nur für S.T.u. (erfordert
()
Passwort)
auf benutzerebene,
überprüfung mehrerer werte
wie eingangsspannung und
()
bypassspannung, eingangs-
()
und bypassbereiche, Dc-
spannung, ausgangsstrom,
batterieladestrom und
batterietest.
()
uSV:
()
kfg:
bildschirm 0.1
• Bildschirm 0.0: bei parallelen Geräten wechselt die erste reihe
des bildschirms zwischen „slc cube3+" und „Paral.-- out.
sw=---", und auf dem:
ˆ Paral. ---, der adresse jeder usV in form von drei Zahlen ent-
spricht.
ˆ out.sw ---, die Position des ausgangsschalters der usV und/
oder des sicherungskastens mit den zwei on- und off-Va-
riablen entspricht (notwendigerweise muss der hilfskontakt
des ausgangsschalters im sicherungskasten angeschlossen
sein, gemäß den anweisungen im abschnitt 5.2.9.2.).
• Bildschirm 0.1: status der usV („usV:", 1. reihe) und konfigu-
ration („kfG:", 2. reihe). in der ersten reihe gibt es zwei felder:
das erste zeigt den allgemeinen status der umrichter an und das
zweite den ursprung der spannung am ausgang an. Diese beide
felder sind durch ein „ , " getrennt:
ˆ mögliche Zustände der umrichter:
– „abgeschaltet" Gleichrichter und wechselrichter ge-
stoppt oder gesperrt.
– „starten" Die umrichter der usV (Gleichrichter und
wechselrichter) sind eingeschaltet, aber noch nicht be-
triebsbereit.
– „normal" Die usV arbeitet im normalen modus: strom-
leitung vorhanden, Gleichrichter in betrieb, ausgang am
wechselrichter und die Verbraucher sind geschützt.
– „entladung" netzausfall. Die usV wird im batteriemodus be-
trieben (Gleichrichter gestoppt, wechselrichter in betrieb).
ˆ ursprung des ausgangs:
– „off" es ist keine ausgangsspannung vorhanden (ePo
betätigt oder das Gerät hat ein gravierendes Problem).
– „umrichter" Der ausgang liefert spannung vom wech-
selrichter (umrichter). Die Verbraucher sind geschützt.
– „bypass" Der ausgang liefert spannung vom bypass.
Das Gerät wurde manuell gestoppt oder wurde über-
lastet oder es liegt ein anderes mögliches Problem im
wechselrichter vor.
in der zweiten reihe befindet sich die hierarchie der usV in bezug
auf den rest des systems, die abhängig von dem Zustand der
anderen Geräte dynamisch ist. für ein einzelnes Gerät „single",
wird im Display folgende meldung angezeigt „kfG: single"
ˆ hierarchie des Geräts (parallele systeme):
– „Paral. mst. byp" bypass-master des parallelen sys-
tems. standardmäßig startet die erste usV den wech-
selrichter über den festgelegten Vorgang.
– „Paral. slv. by.rsv" reserve-bypass-slave. Dies ent-
spricht zunächst dem Gerät mit der höchsten adresse,
abgesehen von der des „master vom bypass". bei einem
fehler des masters übernimmt es seine funktionen.
– „Paral. slv. byp" bypass-slave des parallelen systems
(nur bei systemen mit mehr als zwei Geräten). es wird
als „slave-bypass reserviert", eingerichtet, wenn es als
()
dSP-Ver.: 3.2 a Ver.
()
uc-Ver.: 2.4 b Ver.
bildschirm 0.2
()
Seriennummer
()
09 A-321899
bildschirm 0.3
57
