Einstellung Des Doorsequenzers - PowerBox Systems Cockpit SrS Bedienungsanleitung

- Initialisieren Sie den Ausgang indem Sie den Schalter an Ihrem Sender in bei-
de Endpositionen bewegen. Sollte eine Verzögerung am Sender eingestellt sein,
warten Sie bis die jeweilige Endstellung erreicht ist.
- Wählen Sie mit der SET-Taste REVERSE SERVO. Ein Haken hinter der Funktion
erscheint und das linke Landeklappenservo hat jetzt die korrekte Laufrichtung.
- Bewegen Sie den Cursor zu START SERVOMATCHING und drücken die SET-Taste.
- Stellen Sie mit den Tasten I oder II die Mittenstellung der linken Landeklappe
exakt ein und drücken Sie abschließend die SET-Taste.
- Bewegen Sie den Schalter am Sender in die „ausgefahrene Position" drücken
wieder die SET-Taste.
- Stellen Sie jetzt den Endanschlag mit den Tasten I oder II ein und drücken Sie
abschließend die SET-Taste.
- Bewegen Sie den Schalter am Sender in die „eingefahrene Position" drücken
wieder die SET-Taste.
- Stellen Sie jetzt den Endanschlag mit den Tasten I oder II ein und drücken Sie
abschließend die SET-Taste.
- Beide Landeklappen bewegen sich jetzt synchron.

5. EINSTELLUNG DES DOORSEQUENZERS

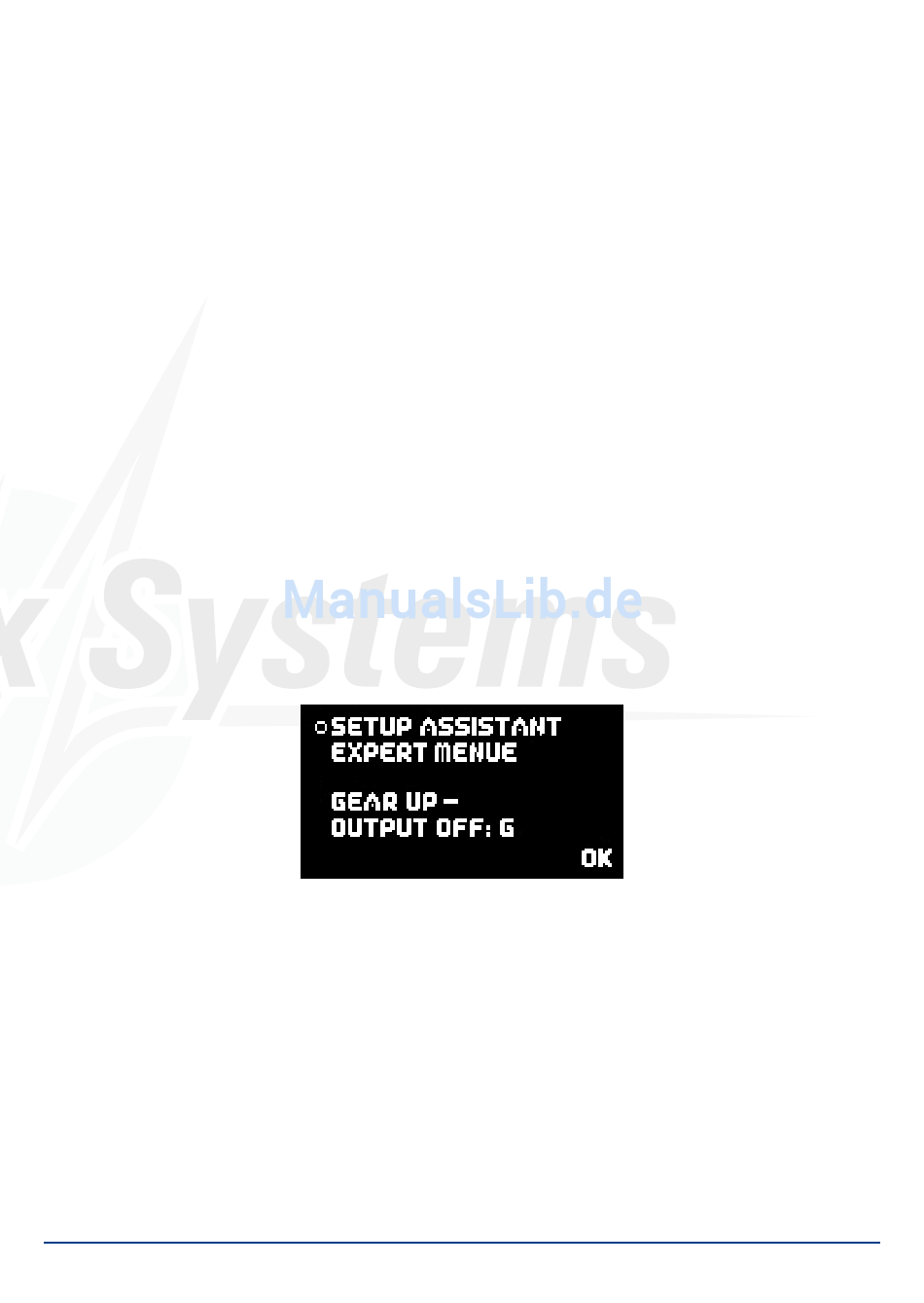

Wählen Sie im Hauptmenü den Punkt SEQUENZER aus. Sie gelangen zu diesem
Bildschirm:
Der SETUP ASSISTANT ist eine Funktion in der Cockpit SRS und seit der Software-
version V15 eingebaut. Damit wird die Programmierung der eigentlichen Doorse-
quenzer Funktion deutlich vereinfacht.
Das EXPERT MENUE bietet eine sehr mächtige Programmieroberfläche an.
Hier können ganz individuelle Abläufe programmiert werden, oder die im SET-
UP ASSISTANT gemachten Einstellung ergänzt werden.
Der SETUP ASSISTANT beschreibt die TASKS im eigentlichen Doorsequenzer
nach ihren Eingaben.
www.powerbox-systems.com 17
