PowerBox Systems Cockpit SrS Bedienungsanleitung Seite 15

und linkes Höhenruder oder rechte und linke Landeklappe mit nur einem Kanal
steuern. In Modellen wie Jets oder Warbirds bei denen viele Kanäle benötigt wer-
den, ist dieses Feature sehr wichtig. Aber auch in anderen Modellen wird dadurch
die Programmierung am Sender deutlich einfacher.

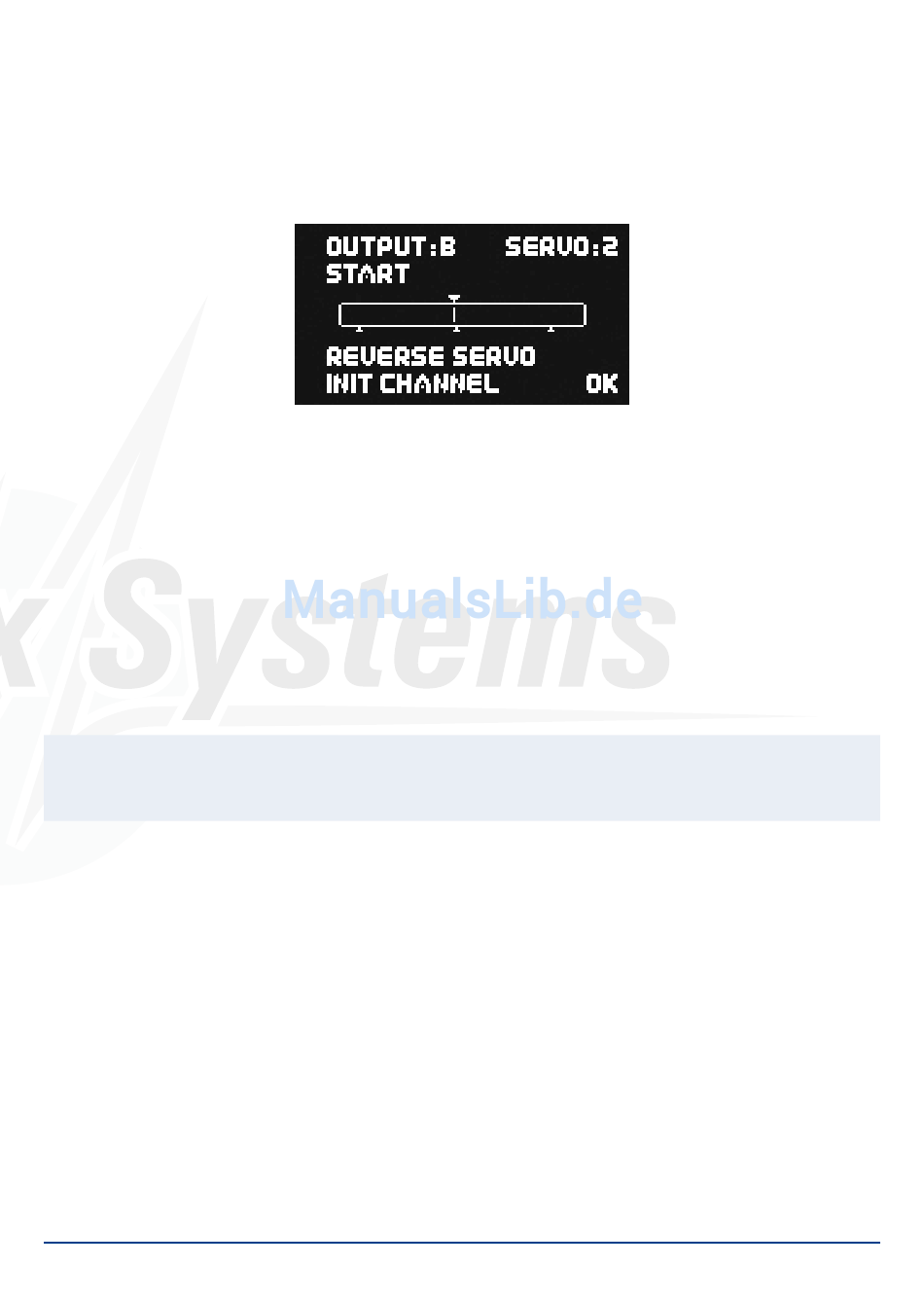

Wählen Sie im Hauptmenü SERVO-MATCHING und es erscheint dieser Bildschirm:
Zu sehen sind der graphisch dargestellte Ausgangsblock, die Kennung des Aus-
gangs und die zugeordnete Funktion des Ausgangs.
Um ein präzises Servomatching zu gewährleisten muss der einzustellende Aus-
gang initialisiert werden. Lassen Sie den Steuerknüppel in der Mitte. Bewegen Sie
den Cursor zu INIT CHANNEL und drücken die SET-Taste. Jetzt bewegen Sie den
Steuerknüppel an Ihrem Sender zu beiden Endpositionen.
In der graphischen Anzeige können Sie die Bewegung des oberen Pfeils sehen.
Dieser gibt das Eingangssignal wieder. Der Balken in dem Kasten zeigt die Bewe-
gung des Ausgangs. Die drei unteren Pfeile zeigen die eingelernten Mitten- und
Endpositionen an.
Hinweis: Solange der Kanal nicht initialisiert ist, können Sie die Punkte START
und REVERSE SERVO nicht auswählen.
Folgende Beispiele zeigen die richtige Vorgehensweise mit der Servo-Match-Funk-
tion:
a) Anpassung mehrerer Servos an einem Ruderblatt, in diesem Beispiel Trag-
fläche rechts, Querruder.
- Demontieren Sie die Anlenkung der noch ungematchten Servos, um hohe Kräfte
während der Einstellarbeiten zu vermeiden!
- Zuordnung des zu matchenden Kanals auf den gewünschten Steckplatz im OUT-
PUT MAPPING Menü.
- Stellen Sie ein Servo (in der Regel das in Rumpf Nähe, angesteckt an SERVO 1)
zuerst mechanisch, wenn nötig mit dem Sender so ein, dass die Mittenstellung
und die maximalen Endausschläge passen.
