PowerBox Systems Cockpit SrS Bedienungsanleitung Seite 23

man danach den Ausfahrvorgang UP » DOWN ein, sind die Positionswerte von
Start und Stop des jeweiligen Servos bereits bei Stop und Start eingetragen.
Folgendes Beispiel zeigt wie eine Fahrwerktür beim Betätigen des Schalters am
Sender zur Hälfte öffnet, eine Pause macht und weiter bis zum Endpunkt fährt.
Wird der Schalter zurück bewegt, fährt die Türe in einem Zug mit einer Laufdauer
von 3s wieder zurück.
ist 3.0s (4.0s – 1.0s). Der Task 1 ist abgelaufen.
Werte der Positionen sind abhängig von Ihren Anlenkungen und werden individuell
im Modell eingestellt. Ihre Fahrwerkstüren sollten dabei mechanisch nicht blockie-
ren. Die gezeigten Zeiten sind ebenfalls ganz nach Ihren Wünschen einzustellen.
Die Tasks müssen nicht analog zum zeitlichen Ablauf stehen. Zum Beispiel könnte
TASK 5 in der zeitliche Abfolge auch vor TASK 2 laufen.
Das Beispiel zeigt deutlich wie die Funktion aufgebaut ist. Zusätzliche Bewegun-
gen oder Zwischenstopps beim Öffnen oder Schließen der Klappen können jeder-
zeit eingefügt werden. Man verwendet einfach einen neuen freien Task. Das Ein-
www.powerbox-systems.com

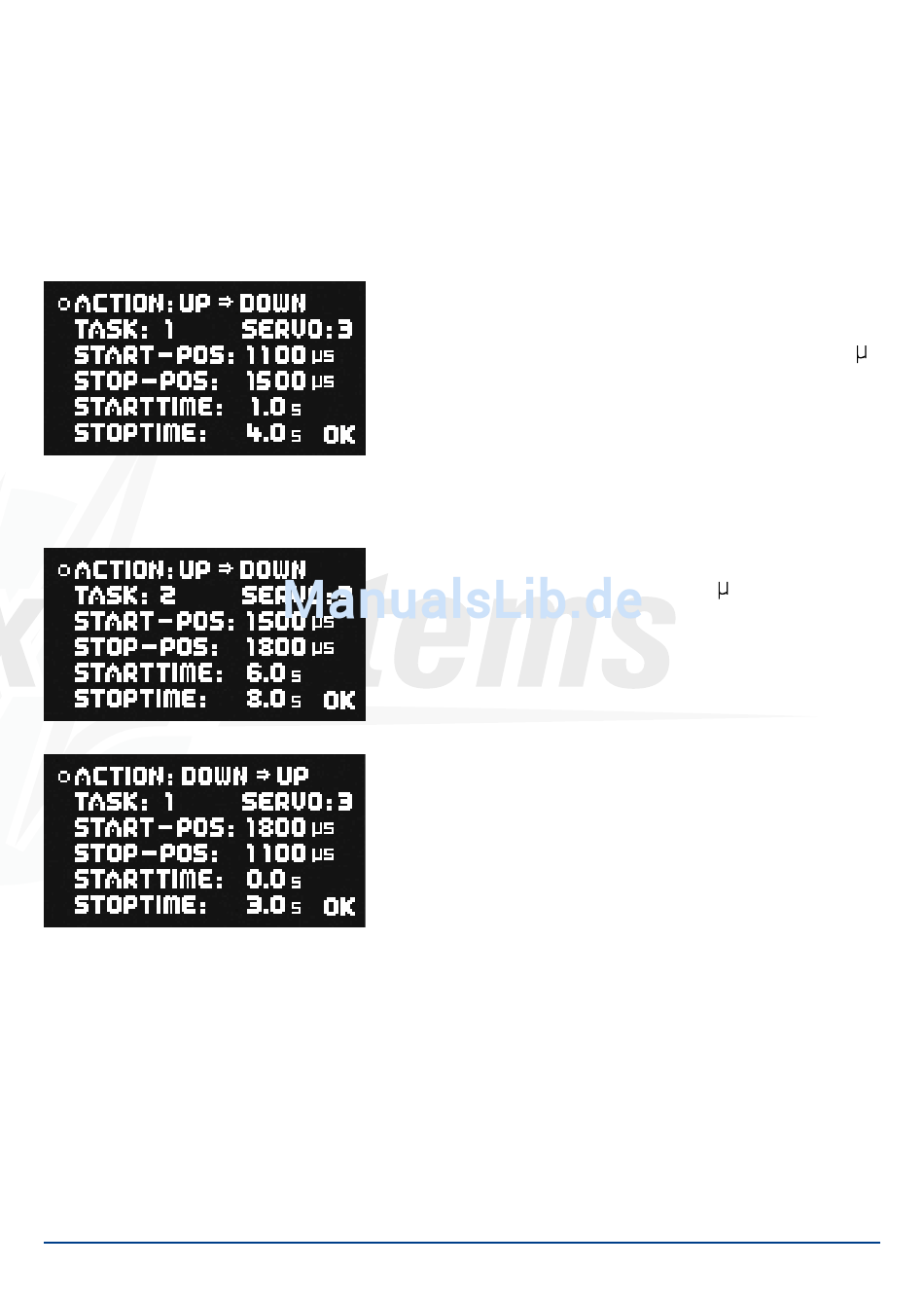

UP » DOWN steht für Fahrwerk ausfahren. Es
wurde der Doorsequenzer Ausgang 3 ausge-
wählt. Das Servo läuft vom Startwert 1100µs
(rechter Servo Endpunkt) zum Stopwert 1500
(Servo Mitte).
Das Servo beginnt erst 1.0 Sekunden nach Be-
tätigung des Schalters zu laufen, die Laufdauer
Nach 2.0s Verweildauer in der Servomitte be-
ginnt das Servo Richtung 1800µs (linker Servo
Endpunkt) zu laufen. Die Laufzeit beträgt 2.0s
(8.0s – 6.0s).
Der Task 2 ist abgelaufen.
DOWN » UP steht für Fahrwerk einfahren. Das
Servo läuft in diesem Beispiel sofort nach betä-
tigen des Schalter (Startzeit 0.0s) langsam vom
linken zum rechten Servo Endpunkt.
23
