Montage und Instandhaltung von Elliptical Fitness Crosstrainers: EFX 883 / 833
Anschließen von Kabeln (P30)
Ziehen Sie nach dem Einsetzen der Konsole die einzelnen
Kabel aus dem Ende des Kabelsatzes auseinander und
schließen diese an die entsprechenden Steckverbinder in der
Konsole an. Zum Identifizieren von Kabel und Steckverbinder
siehe Abbildung und Tabelle unten.

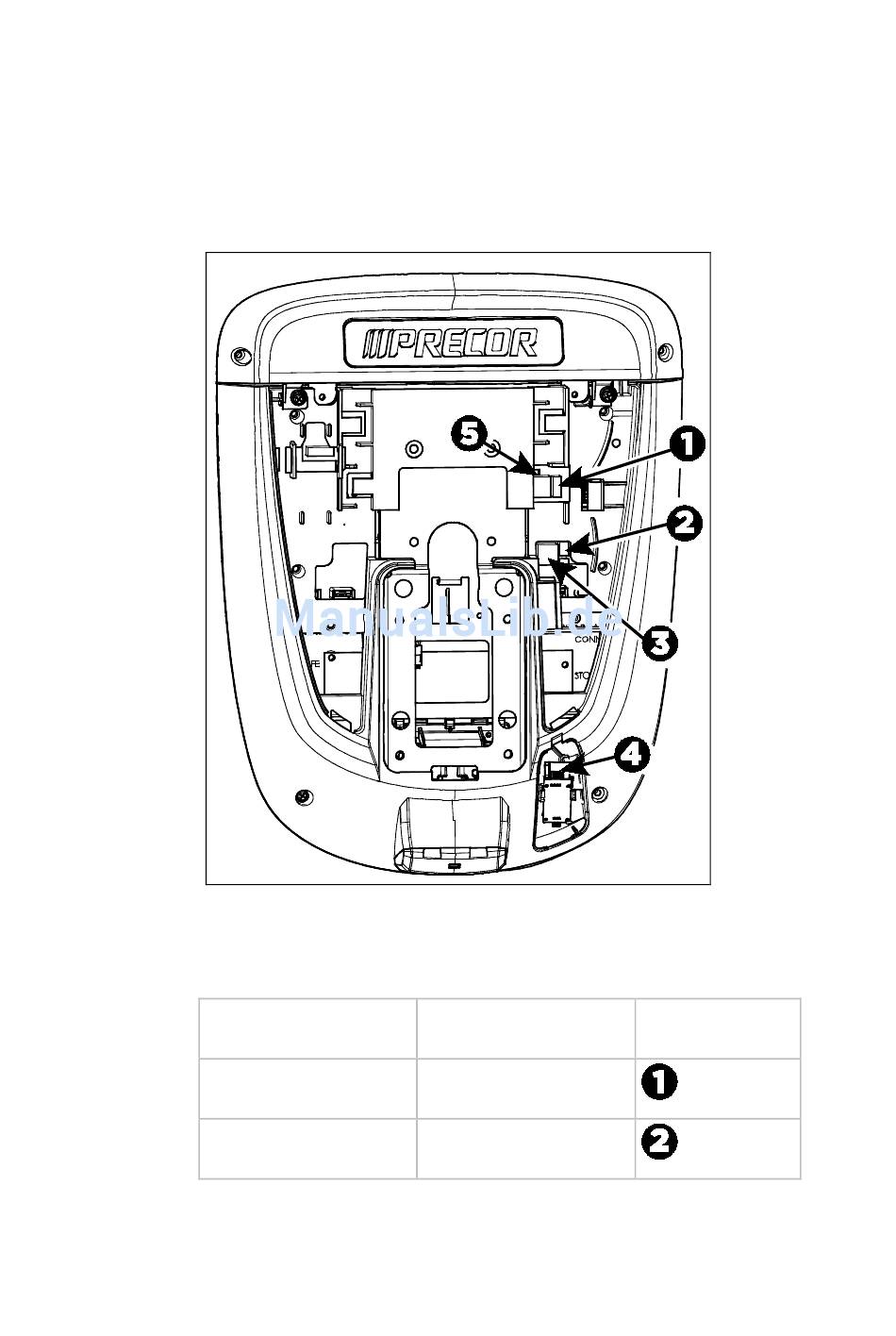

Abbildung 31: Kabelanschlüsse, P30-Konsole
Tabelle 2. Interne Kabelanschlüsse bei P30
Kabel
Fitnessschlüssel (nur
Laufband)
Auto Stop-Sensor (nur
Laufbänder)
Steckverbindungstyp
6-polige Kontaktleiste,
codiert
4-polige Kontaktleiste,
codiert
Lage des
Steckverbinders
