Die Konsole installieren
Abschließen der Installation der Konsole
(P80)
Wichtig: Um für das Anbringen der Rückenabdeckung der
Konsole ausreichend Platz zu haben, müssen Sie die
Halteklammer, die das obere Ende der Haltegriffe festhält, lösen.
Die Abdeckung kann bei nicht gelöster Halteklammer brechen.
Mit einem
Halteklammer um zwei bis drei Umdrehungen lösen.

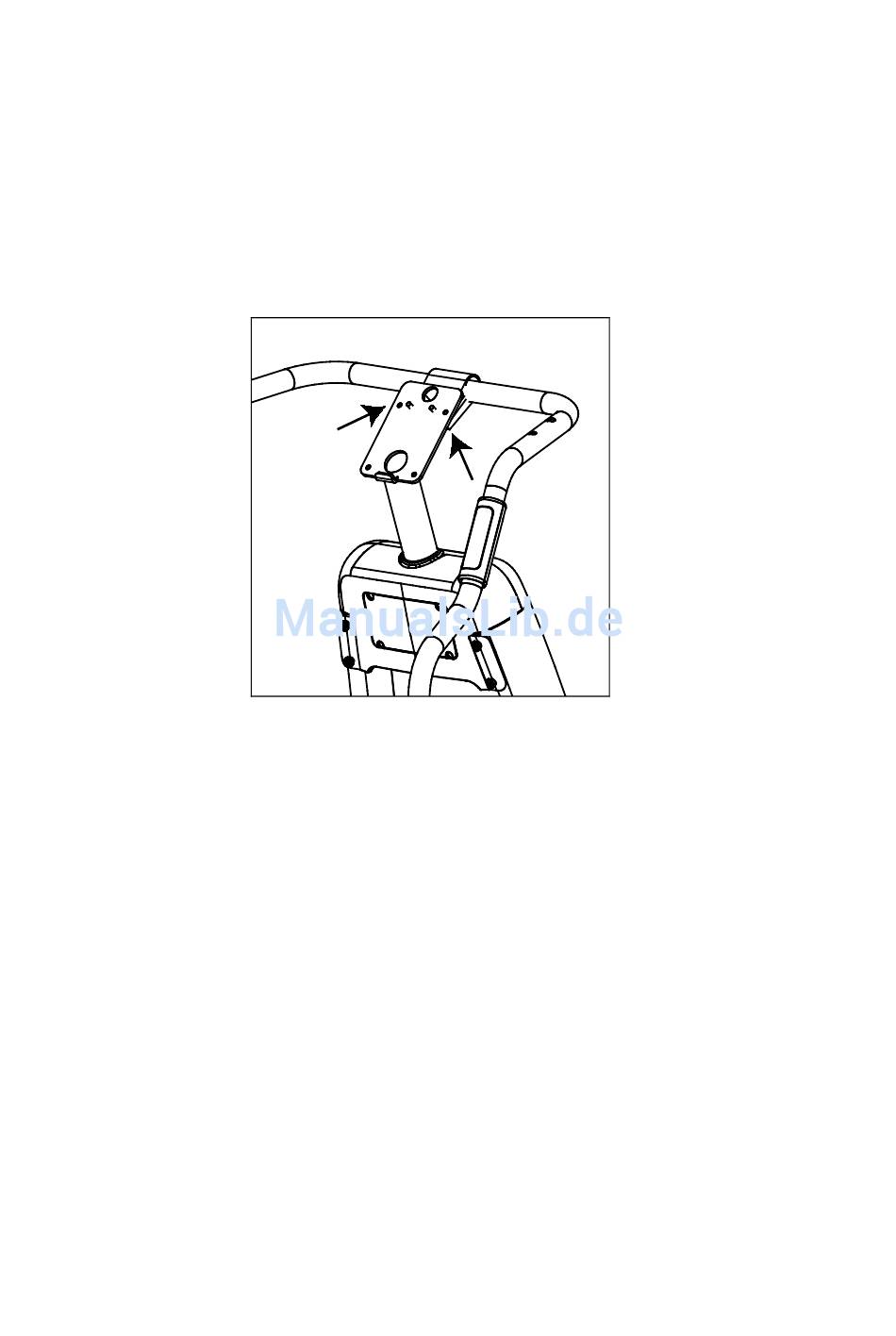

Abbildung 29: Lage der Schrauben auf dem Haltegriffbügel
Prüfen Sie nochmal genau die vor Ihnen gemachten
Anschlüsse, bevor Sie die Installation abschließen. Achten Sie
darauf, dass alle Kabel vollständig und fest angeschlossen
sind und dass alle nicht benötigten Kabel richtig
zusammengebunden sind.
Hinweis: Während dieser Schritte werden Sie die vier ³₄
mm-Flachkopfschrauben benötigen, die mit der Konsole
verpackt waren.
Die Installation abschließen:
1.
2. Stecken Sie die vier ³₄-Zoll-Senkschrauben durch die
-Zoll-Inbusschlüssel die beiden Inbusschrauben der
³₁₆
Neigen Sie das Bedienpult nach hinten (zu Ihnen hin), bis
die Nase auf der oberen Kante der Stützschale entlang der
oberen Kante der Konsolenhalterung gleitet und die
Schraubenlöcher genau ausgerichtet sind.
Löcher der Konsolenhalterung und führen Sie sie in die
Stützschale der Konsole ein. Ziehen Sie die Schrauben
mithilfe eines ⁵₃₂ mm-Inbusschlüssels ganz fest.
