Montage und Instandhaltung von Elliptical Fitness Crosstrainers: EFX 883 / 833
Anschließen von Kabeln (P80)
Ziehen Sie nach dem Einsetzen der Konsole die einzelnen
Kabel aus dem Ende des Kabelsatzes auseinander und
schließen diese an die entsprechenden Steckverbinder in der
Konsole an. Zum Identifizieren von Kabel und Steckverbinder
siehe Abbildung und Tabelle unten.

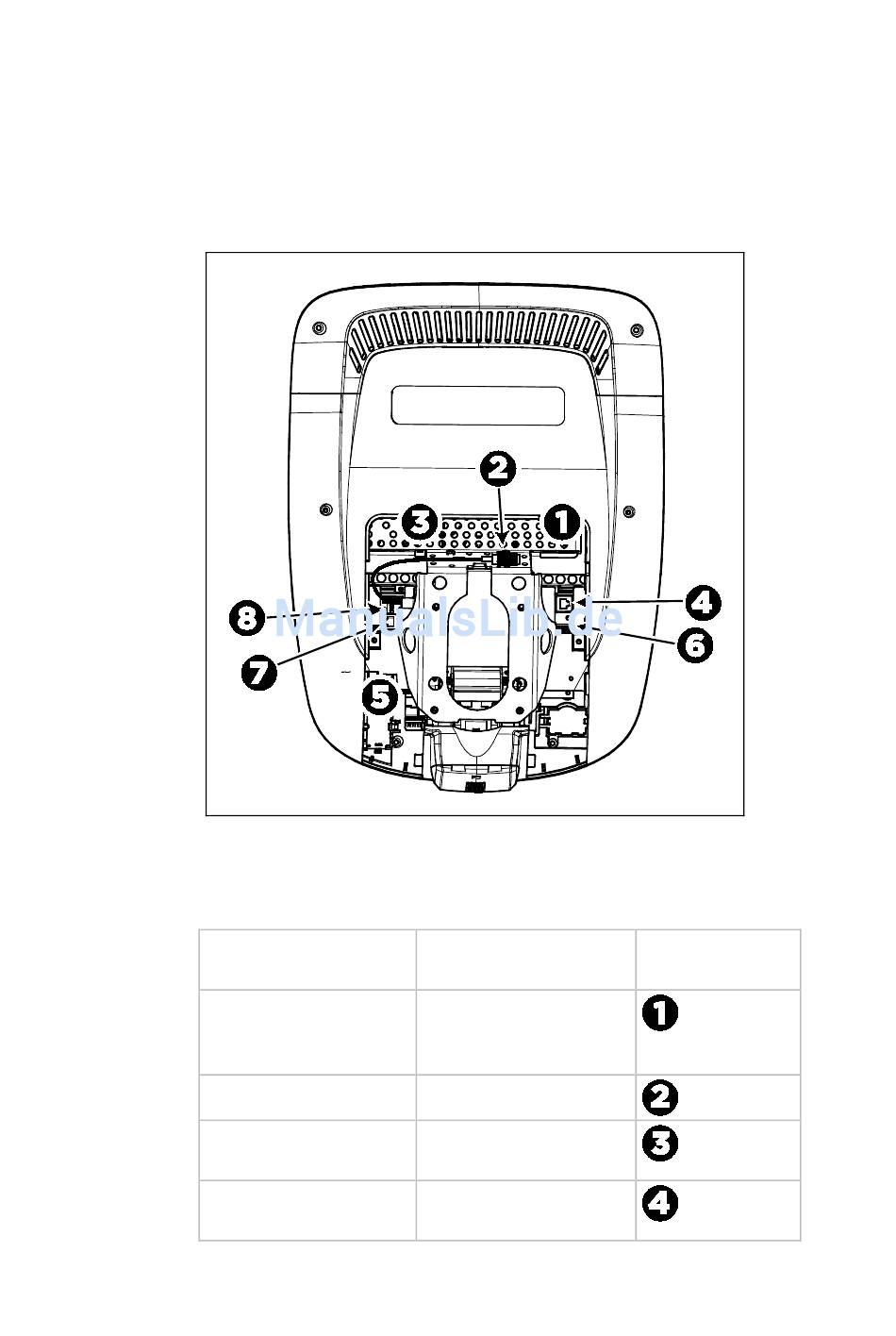

Abbildung 24: Kabelanschlüsse, P80-Konsole
Tabelle 1. P80 interne Kabelanschlüsse
Kabel
Ethernet (LAN)
TV in
Stromversorgung mit
Verteilerkabel
Daten aus Basiseinheit Achtpolig modular, auf
Steckverbindungstyp
Achtpolig modular, auf
rundem schwarzen
Kabel
Koaxialkabel Typ F
Zweikontaktstecker,
gepolt und verriegelt
flachem grauen Kabel
Lage des
Steckverbinders
