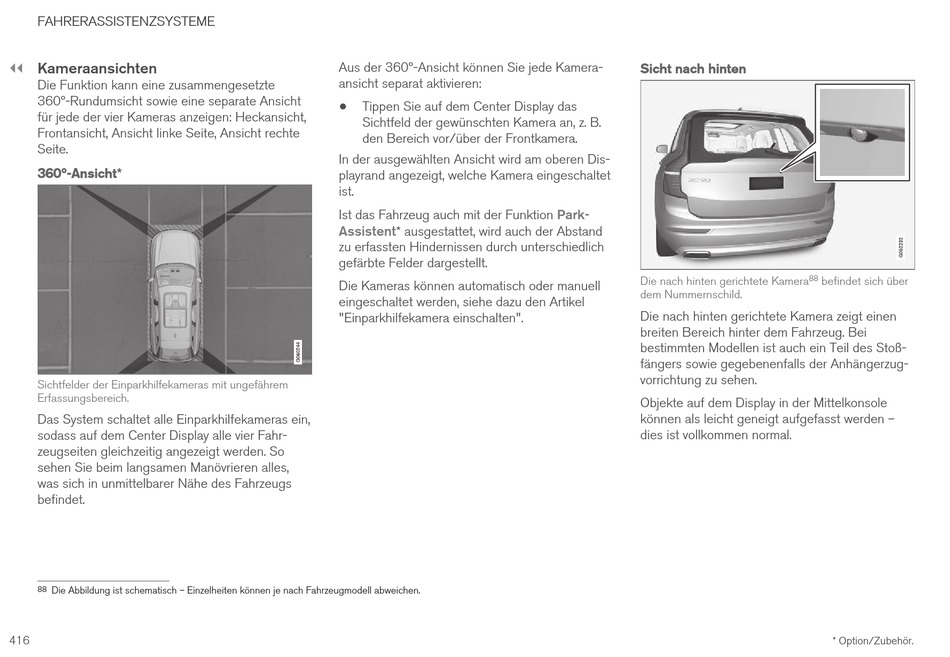

FAHRERASSISTENZSYSTEME
||
Kameraansichten
Die Funktion kann eine zusammengesetzte
360°-Rundumsicht sowie eine separate Ansicht
für jede der vier Kameras anzeigen: Heckansicht,
Frontansicht, Ansicht linke Seite, Ansicht rechte
Seite.
360°-Ansicht*
Sichtfelder der Einparkhilfekameras mit ungefährem
Erfassungsbereich.
Das System schaltet alle Einparkhilfekameras ein,
sodass auf dem Center Display alle vier Fahr-
zeugseiten gleichzeitig angezeigt werden. So
sehen Sie beim langsamen Manövrieren alles,
was sich in unmittelbarer Nähe des Fahrzeugs
befindet.
Die Abbildung ist schematisch – Einzelheiten können je nach Fahrzeugmodell abweichen.
88
416
Aus der 360°-Ansicht können Sie jede Kamera-
ansicht separat aktivieren:
•
Tippen Sie auf dem Center Display das
Sichtfeld der gewünschten Kamera an, z. B.
den Bereich vor/über der Frontkamera.
In der ausgewählten Ansicht wird am oberen Dis-
playrand angezeigt, welche Kamera eingeschaltet
ist.
Ist das Fahrzeug auch mit der Funktion
Assistent
* ausgestattet, wird auch der Abstand
zu erfassten Hindernissen durch unterschiedlich
gefärbte Felder dargestellt.
Die Kameras können automatisch oder manuell
eingeschaltet werden, siehe dazu den Artikel
"Einparkhilfekamera einschalten".
Sicht nach hinten
Park-
Die nach hinten gerichtete Kamera
dem Nummernschild.
Die nach hinten gerichtete Kamera zeigt einen
breiten Bereich hinter dem Fahrzeug. Bei
bestimmten Modellen ist auch ein Teil des Stoß-
fängers sowie gegebenenfalls der Anhängerzug-
vorrichtung zu sehen.
Objekte auf dem Display in der Mittelkonsole
können als leicht geneigt aufgefasst werden –
dies ist vollkommen normal.
88
befindet sich über
* Option/Zubehör.
