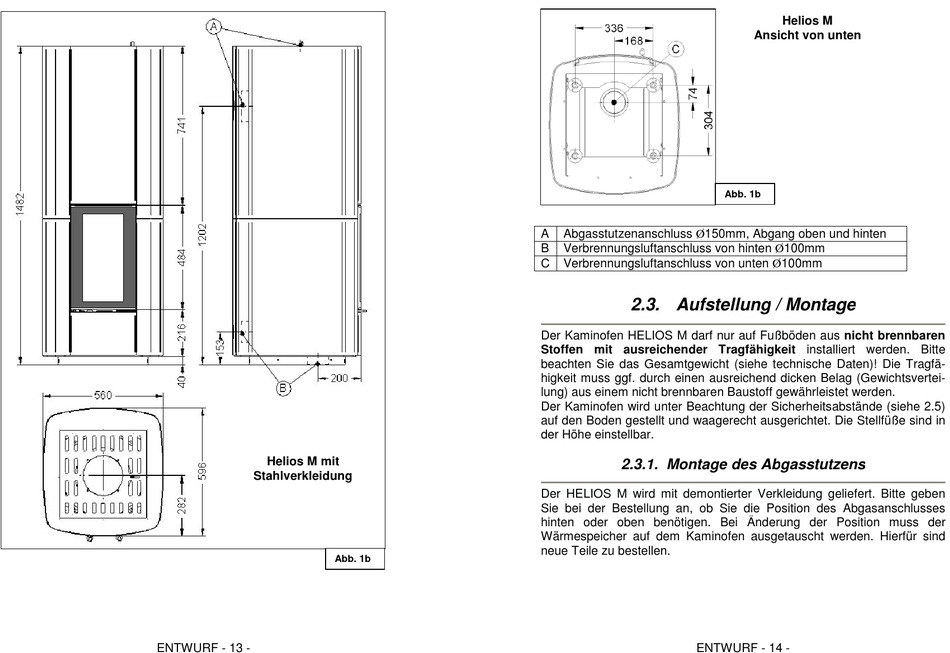

Helios M mit
Stahlverkleidung
Abb. 1b
ENTWURF - 13 -
A
Abgasstutzenanschluss Ø150mm, Abgang oben und hinten
B
Verbrennungsluftanschluss von hinten Ø100mm
C
Verbrennungsluftanschluss von unten Ø100mm
2.3. Aufstellung / Montage
Der Kaminofen HELIOS M darf nur auf Fußböden aus nicht brennbaren
Stoffen mit ausreichender Tragfähigkeit installiert werden. Bitte
beachten Sie das Gesamtgewicht (siehe technische Daten)! Die Tragfä-
higkeit muss ggf. durch einen ausreichend dicken Belag (Gewichtsvertei-
lung) aus einem nicht brennbaren Baustoff gewährleistet werden.
Der Kaminofen wird unter Beachtung der Sicherheitsabstände (siehe 2.5)
auf den Boden gestellt und waagerecht ausgerichtet. Die Stellfüße sind in
der Höhe einstellbar.
2.3.1. Montage des Abgasstutzens
Der HELIOS M wird mit demontierter Verkleidung geliefert. Bitte geben
Sie bei der Bestellung an, ob Sie die Position des Abgasanschlusses
hinten oder oben benötigen. Bei Änderung der Position muss der
Wärmespeicher auf dem Kaminofen ausgetauscht werden. Hierfür sind
neue Teile zu bestellen.
ENTWURF - 14 -
Helios M
Ansicht von unten
Abb. 1b
