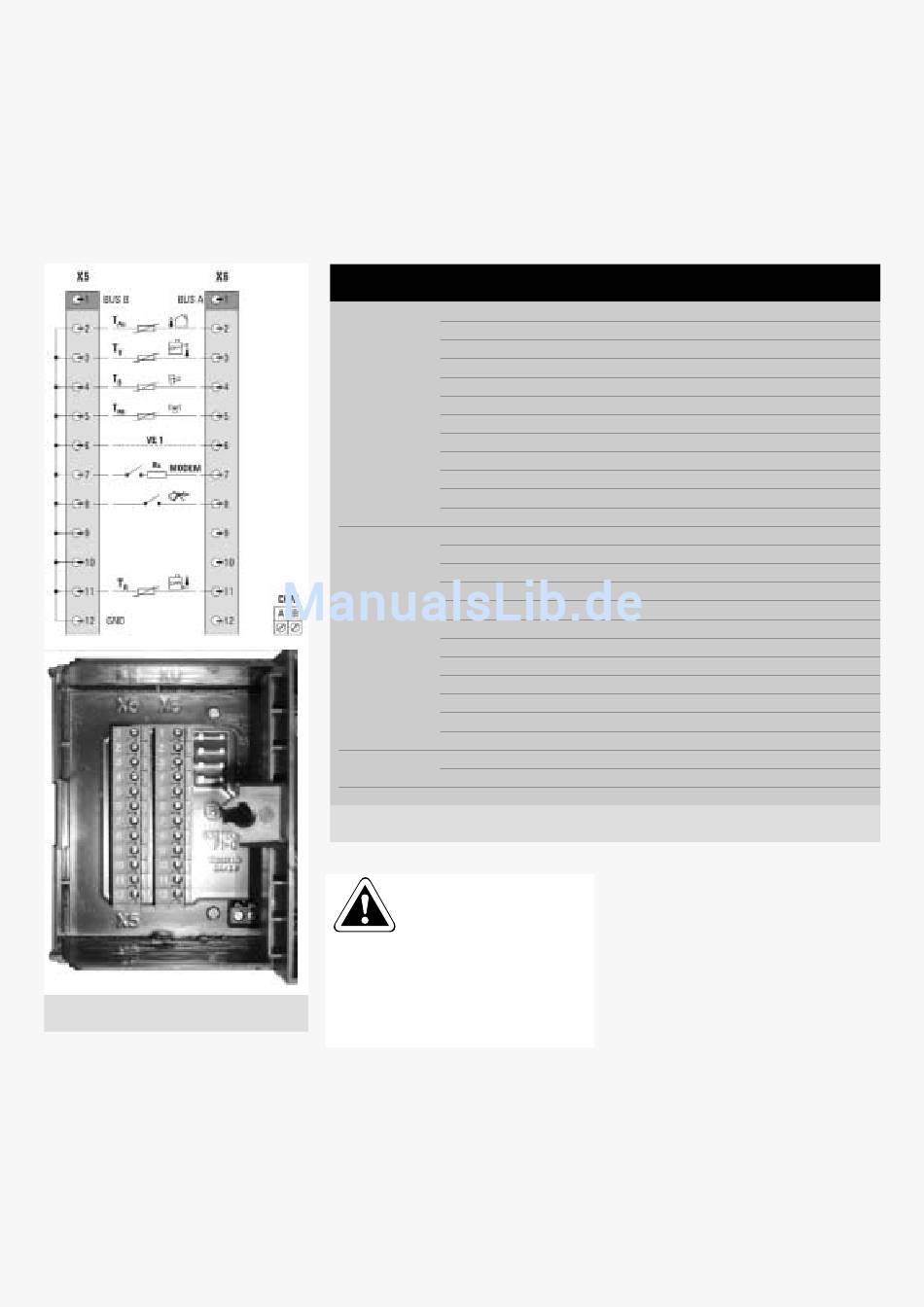

Bild 7.9: Anschlussklemmkasten Links –
Fühler- und Datenbus-Anschlüsse
[ 44 ]
Klemmleiste Klemme
X 5 1
2
3
4
5
6
7
8
9
10
11
12
X 6 1
2
3
4
5
6
7
8
9
10
11
12
2-Pol-Klemme A
B
Tab. 7.3: Anschlussbelegung der Klemmleisten im Anschlussklemmkasten Links –
Fühler- und Datenbus-Anschlüsse
Achtung: Die Datenverbindung
zu anderen THETA-Grund-
geräten oder Raumgeräten
muss an den Klemmleisten X5 und X6
angeschlossen werden!
Die separat angeschlossene 2-polige
Schraubklemme ist nur für die interne
Kommunikation vorgesehen und findet bei
ROTEX-Systemen keine Anwendung.
THETA-Steck- Belegung
sockelklemme
X1/25 Systemdatenbus B
X1/23 GND (THETA-Sammel-Massekontakt)
X1/23 GND (THETA-Sammel-Massekontakt)
X1/23 GND (THETA-Sammel-Massekontakt)
X1/23 GND (THETA-Sammel-Massekontakt)
X1/23 GND (THETA-Sammel-Massekontakt)
X1/23 GND (THETA-Sammel-Massekontakt)
X1/23 GND (THETA-Sammel-Massekontakt)
X1/23 GND (THETA-Sammel-Massekontakt)
X1/23 GND (THETA-Sammel-Massekontakt)
X1/23 GND (THETA-Sammel-Massekontakt)
X1/23 GND (THETA-Sammel-Massekontakt)
X1/24 Systemdatenbus A
X1/26 Außen-Temperaturfühler
X1/27 Direktkreis-Vorlauf-Temperaturfühler
X1/28 Warmwasser- (Speicher-) Temperaturfühler
X1/29 Mischerkreis-Vorlauffühler
X1/30 Variabler Eingang 1 - nicht freigeschaltet
X1/31 Variabler Eingang 2 - Modem
X1/32 Variabler Eingang 3 - Brennersperrkontakt
X1/33 Nicht verfügbar
X1/34 Nicht verfügbar
X1/35 Direktkreis-Rücklauf-Temperaturfühler
X1/36 Nicht verfügbar
X1/37 COM A interner BUS - nicht verwendbar
X1/38 COM B interner BUS - nicht verwendbar
