Anschlussbelegung

Stecker Pin Belegung
Netzseitige Anschlüsse
Netz 1 Schutzleiter (Geräte-Erdung)
2 Schutzleiter
3 N - Netz 230 V~ (Nullleiter)
4 L - Netz 230 V~ (Phase)
Pumpe P 1 Schutzleiter
K
2 N - Nullleiter
3 L - Phase
Zirkulationspumpe P
Z
1 Schutzleiter
2 N - Nullleiter
3 L - Phase
Dreiwege-Umschaltventil (3W-UV) oder Speicherladepumpe P
1 Schutzleiter
2 Nullleiter
3 L' – geschaltete Phase
4 L – Dauerphase (3W-UV)
Brenner 1 Schutzleiter
2 N – Nullleiter
3 L1 – geschaltete Phase
(Brenner EIN)
4 Brennerstörlampe
5 BZ1 – Brennerstartzähler
6 Brennerreset
Mischer 1 Schutzleiter Pumpe
2 N – Nullleiter Pumpe
3 L – Phase Pumpe
4 Schutzleiter Mischer
5 N – Nullleiter Mischer
6 L1 – Mischer Zu
7 L2 – Mischer Auf
Anschlüsse mit Sicherheitskleinspannung
Kommunikation mit Feuerungsautomat
COM 1 nicht belegt
2 nicht belegt
3 nicht belegt
12-poliger Sensorstecker
1 Systemdatenbus A
2 Systemdatenbus B
3, 4 Brennersperrkontakt
5, 6 Modem – geschalteter Eingangswiderstand
(s. Tab. 5.11 – Par.9)
7, 8 Mischerkreis-Vorlauffühler
9, 10 Außen-Temperaturfühler
11, 12 Warmwasser- (Speicher-) Temperaturfühler
Sensorstecker-intern
1 Vorgesehen für PWM-Signal (Masse)
2 Vorgesehen für PWM-Signal (+)
3, 4 Abgas-Temperaturfühler
5, 6 Rücklauf-Temperaturfühler
7, 8 Vorlauf-Temperaturfühler

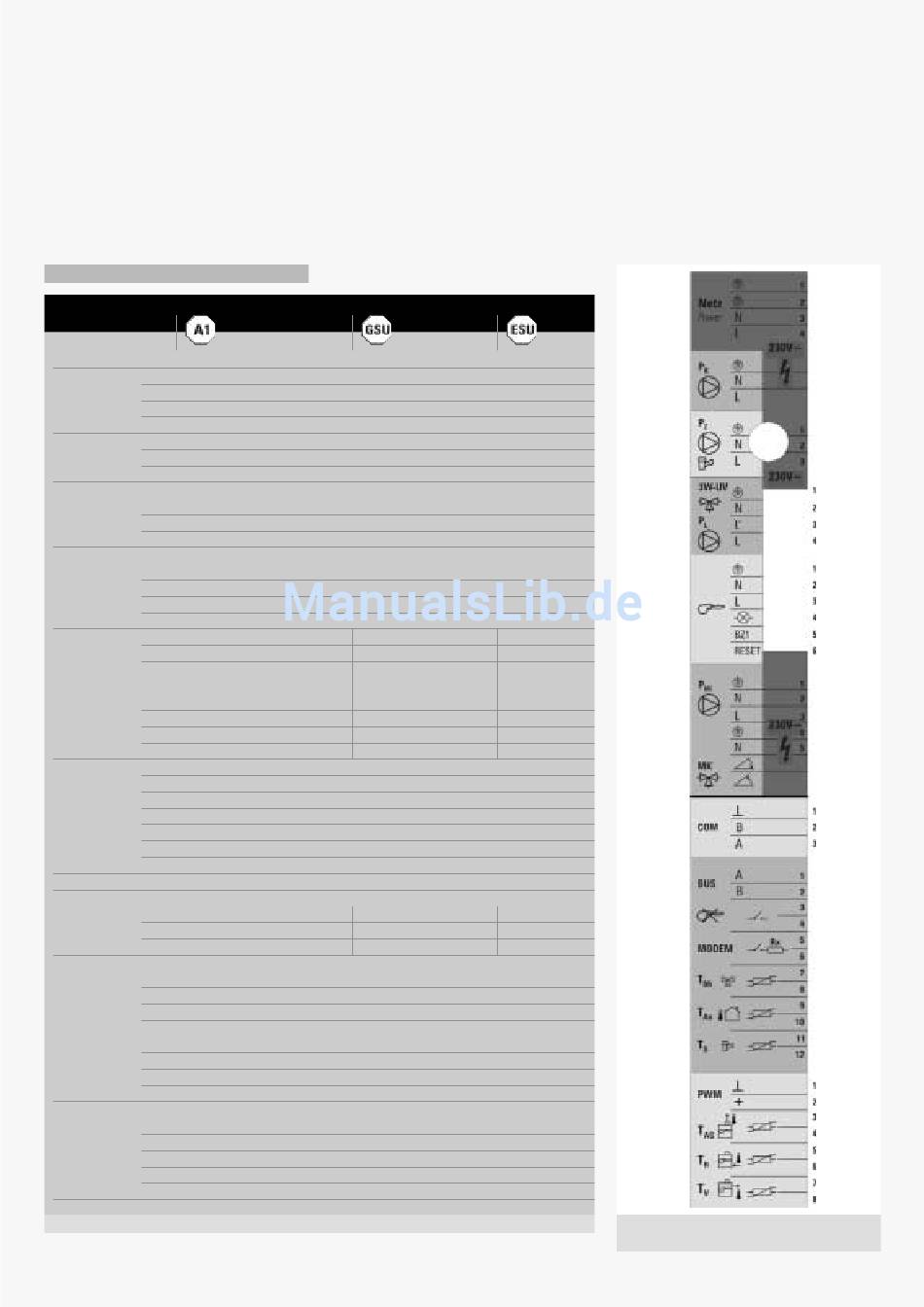

Tab. 7.1: Anschlusssteckerbelegung für Kesselschaltfelder
1) Zum Anschluss einer Speicherladepumpe wird ein separates Anschlusskabel benötigt, das als
Zubehör unter der Best.-Nr. E 15 00 430 erhältlich ist.
1)
L
Schutzleiter nicht belegt
N – Nullleiter nicht belegt
L – Dauerphase nicht belegt
(Spannungsversorgung
für Feuerungsautomat)
nicht belegt nicht belegt
nicht belegt nicht belegt
nicht belegt nicht belegt
Masse nicht belegt
Interner BUS B nicht belegt
Interner BUS A nicht belegt
Bild 7.5: Anschlussbelegung in Kesselschalt-
feldern
[ 41 ]
