Montagehinweise für Heizkreis-
erweiterungsmodul HEM1
mit Wandmontagegehäuse
4
2 1

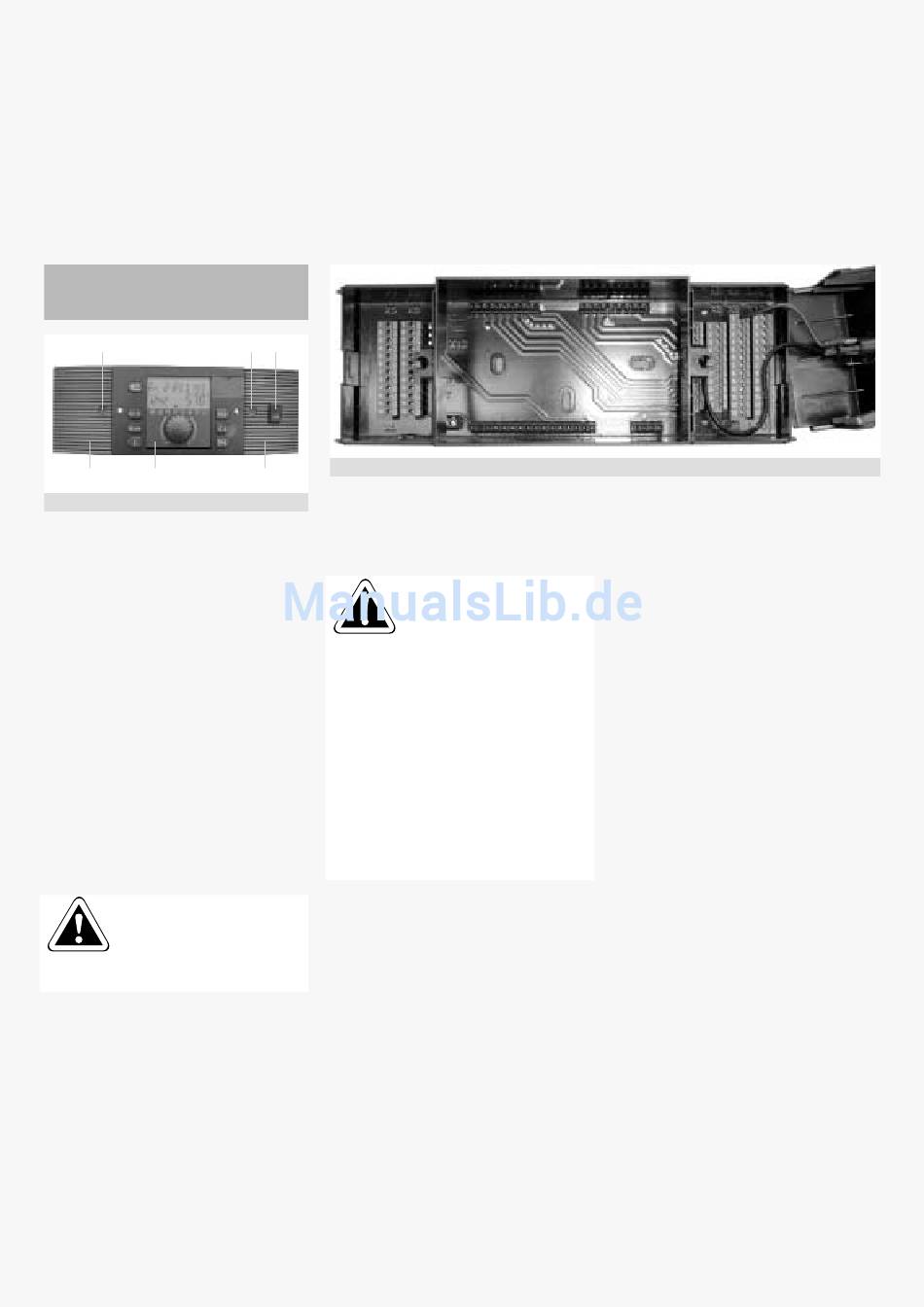

Bild 7.6: Heizkreiserweiterungsmodul HEM1
1. Zentralgerät THETA 23R
2. Klemmkasten Links (Sicherheitskleinspan-
nung - Klemmleisten X5 und X6)
3. Klemmkasten Rechts (Netzseitige
Anschlüsse - Klemmleisten X7 bis X10)
4. Arretierungsschrauben für Klemmkastenab-
deckung
5. Hauptschalter
In folgenden Arbeitsschritten wird das HEM1
montiert und angeschlossen:
a) Zentralgerät THETA 23R ausbauen entspr.
Abschnitt „Montagehinweise für Zentalgerät"
b) Kabeldurchführungen nach Anzahl und
Größe entsprechend der Lage des Kabelkanals
an den vorgeprägten Stellen oben bzw. unten
ausbrechen.
Achtung: Sofern kein Kabel-
kanal verwendet wird, ist
bauseits für eine entspre-
chende Zugentlastung der Kabel zu
sorgen.
c) Arretierungsschrauben (4) waagrecht stellen
und Klemmkastenabdeckungen seitlich ab-
ziehen.
d) Wandgehäuse mit den beiliegenden Schrau-
ben und Dübeln auf ebenem Untergrund ver-
zugsfrei montieren.
[ 42 ]
4 5
Bild 7.7: HEM1 mit geöffneten Anschlussklemmkästen
3
e) Elektrische Verdrahtung gemäß Anlagenaus-
führung und Klemmenbelegungsplan (siehe
Bild 7.8 und 7.9) durchführen.
Achtung: Die Anschluss-
klemmen der Klemmenblöcke
X5 und X6 im Klemmkasten
Links führen Sicherheitskleinspannung
und dürfen keinesfalls mit der Netzspan-
nung in Berührung kommen ! Nichtbeach-
tung führt unweigerlich zur Zerstörung
des Gerätes und zum Verlust von Garan-
tieansprüchen !
Die Anschlussklemmen der Klemmen-
blöcke X7 bis X10 im Klemmkasten Rechts
führen je nach Geräteausführung und
Betriebszustand Netzspannung.
Beim Anschluss vor Einführen des Leiters
Betätigungshebel der schraublosen Klem-
men niederdrücken.
f) Seitliche Klemmkastenabdeckungen auf-
stecken und arretieren.
g) Zentralgerät THETA 23R wieder einsetzen
und Schnellklemmvorrichtungen festziehen
(Bild 7.5).
h) Wenn auch die übrigen Komponenten des
THETA-Reglersystems korrekt installiert und
angeschlossen sind, kann das Gerät nun am
Netzschalter eingeschaltet werden.
