Rotex THETA RS Bedienungsanleitung Seite 43

Klemmleiste Klemme
X 7 1
2
3
4
5
6
7
8
9
10
11
X 8 1
2
3
4
5
6
7
8
9
10
11
X 9 alle
X 10 alle
Tab. 7.2: Anschlussbelegung der Klemmleisten im Anschlussklemmkasten Rechts –
netzseitige Anschlüsse
Anschlussbelegung

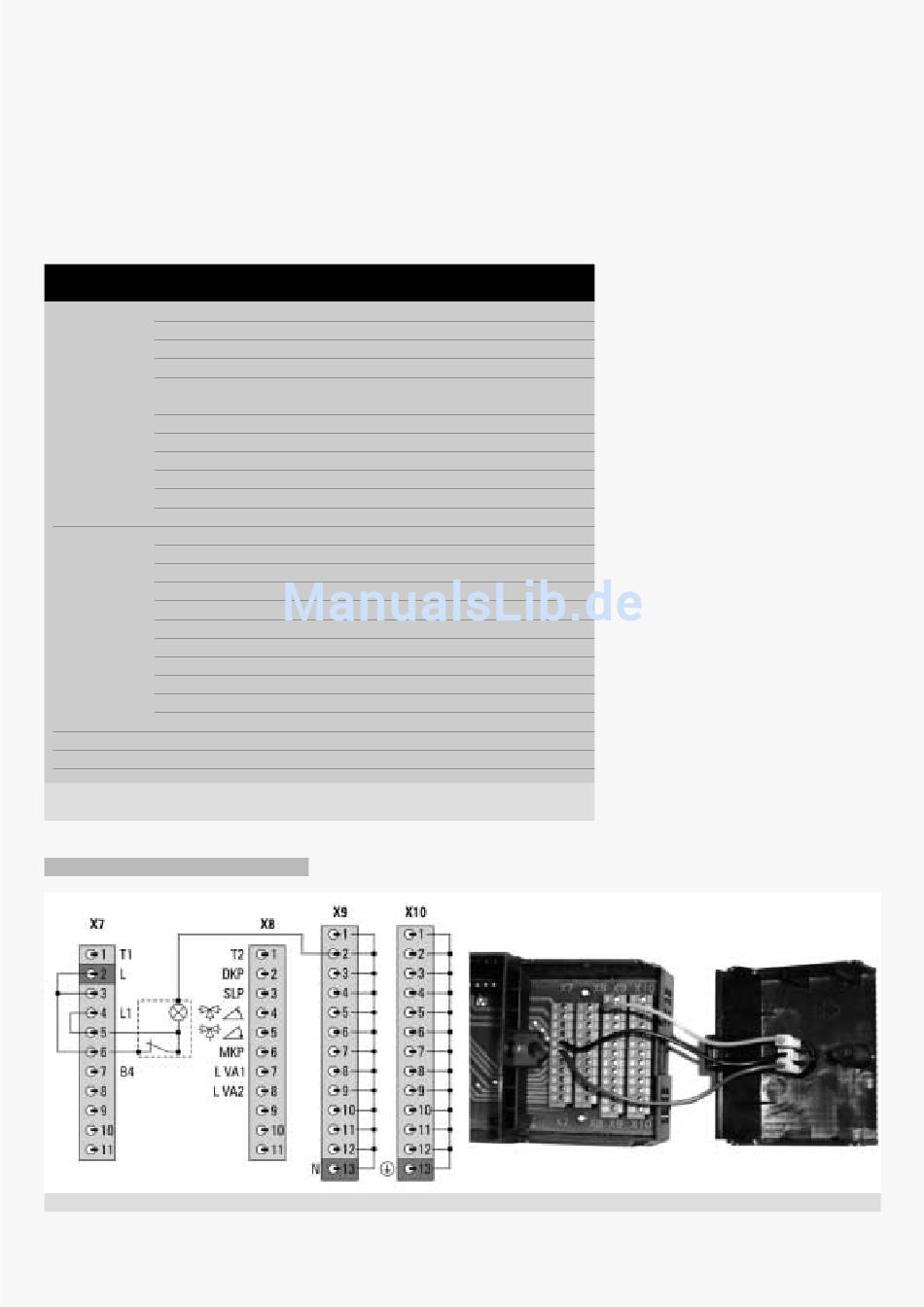

Bild 7.8: Anschlussklemmkasten Rechts – netzseitige Anschlüsse
THETA-Steck- Belegung
sockelklemme
X3/2 T1 - Steueranschluss (Ausgang)
- L-Netz 230 V ~ (Phase)
- gebrückt mit Klemme 2
X3/6, X4/12, X2/2 L1 - gebrückt mit Klemme 5
X3/6, X4/12, X2/2 L1 - Netz 230 V~ (Phase geschaltet über
Hauptschalter)
- L-Netz 230 V ~ (Phase zum Hauptschalter)
X2/20 B4 - Betriebsstundenzähler
X2/19 nicht verfügbar
X4/18 nicht verfügbar
X4/17 nicht verfügbar
X4/16 nicht verfügbar
X3/1 T2 - Steueranschluss (Eingang)
X3/3 DKP - Direktheizkreispumpe
X3/5 SLP - Speicherladepumpe
X3/7 Stellantrieb Mischer (AUF)
X3/8 Stellantrieb Mischer (ZU)
X3/9 MKP - Mischerheizkreispumpe
X4/10 LVA1 - Variabler Ausgang 1 (Phase)
X4/11 LVA2 - Variabler Ausgang 2 (Phase)
X4/13 nicht verfügbar
X4/14 nicht verfügbar
X4/15 nicht verfügbar
X2/21 N - Netz 230 V~ (Nulleiter)
Schutzleiter -
