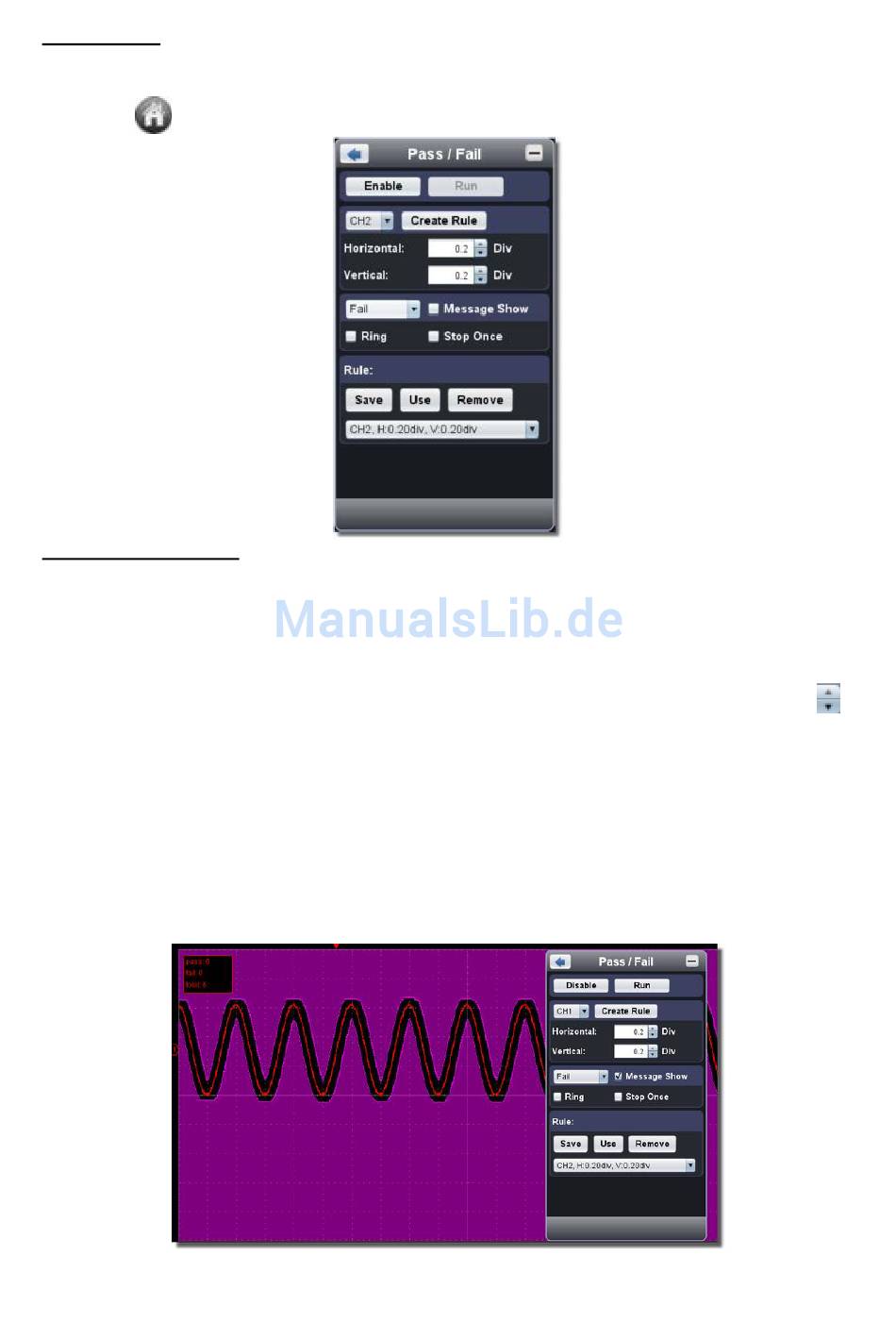

17. Pass/Fail
Die Pass/Fail-Funktion überwacht Abweichungen von Signalen und gibt als Ergebnis des Vergleichs
mit dem Eingangssignal, das in einer vordefinierten Maske liegt, Pass/Fail-Signale aus.
um das Hauptmenü anzuzeigen und wählen Sie „Pass/Fail".
Klicken Sie
17.1. Pass/Fail-Prüfung
Die Pass/Fail-Prüfung erkennt, ob das Eingangssignal in den Grenzen der Regel liegt. Überschreitet
es die Regelgrenzen, besteht es die Prüfung nicht und wird als "Fail" eingestuft; liegt es in den
Regelgrenzen wird es als "Pass" zugelassen. Sie kann über einen integrierten und konfigurierbaren
Ausgangsport auch Fail- oder Passsignale ausgeben.
So führen Sie eine Pass/Fail-Prüfung durch:
1. Wählen Sie den Eingangskanal: CH 1, CH 2 oder Math.
2. Stellen Sie die horizontale und vertikale Toleranz ein. Hierfür können Sie die Schaltfläche
oder den Wert direkt eingeben.
3. Klicken Sie auf die Schaltfläche "Erstellen".
4. Einstellen der Ausgabetyps: Wählen Sie "Pass" oder "Fail". Markieren Sie die Optionen
"Ring", "Nachricht anz." und "Stop Once" wenn benötigt.
Ring: Ein Ton ertönt wenn die erstellte Regel erfüllt wurde.
Stop Once: Stoppt, sobald die erstellt Regel erfüllt wird.
Nachricht anz.: Benachrichtigung über die Zählung wird in der linken oberen Ecke des
Bildschirms angezeigt.
5. Einschalten: Klicken Sie auf "Aktivieren".
6. Test beginnen: Klicken Sie "Los".
7. Test stoppen: Klicken Sie "Stop".
-42-
