Der Raum zwischen den benachbarten Abtastpunkten in der Anzeige wird mit der Vektor-Form gefüllt.

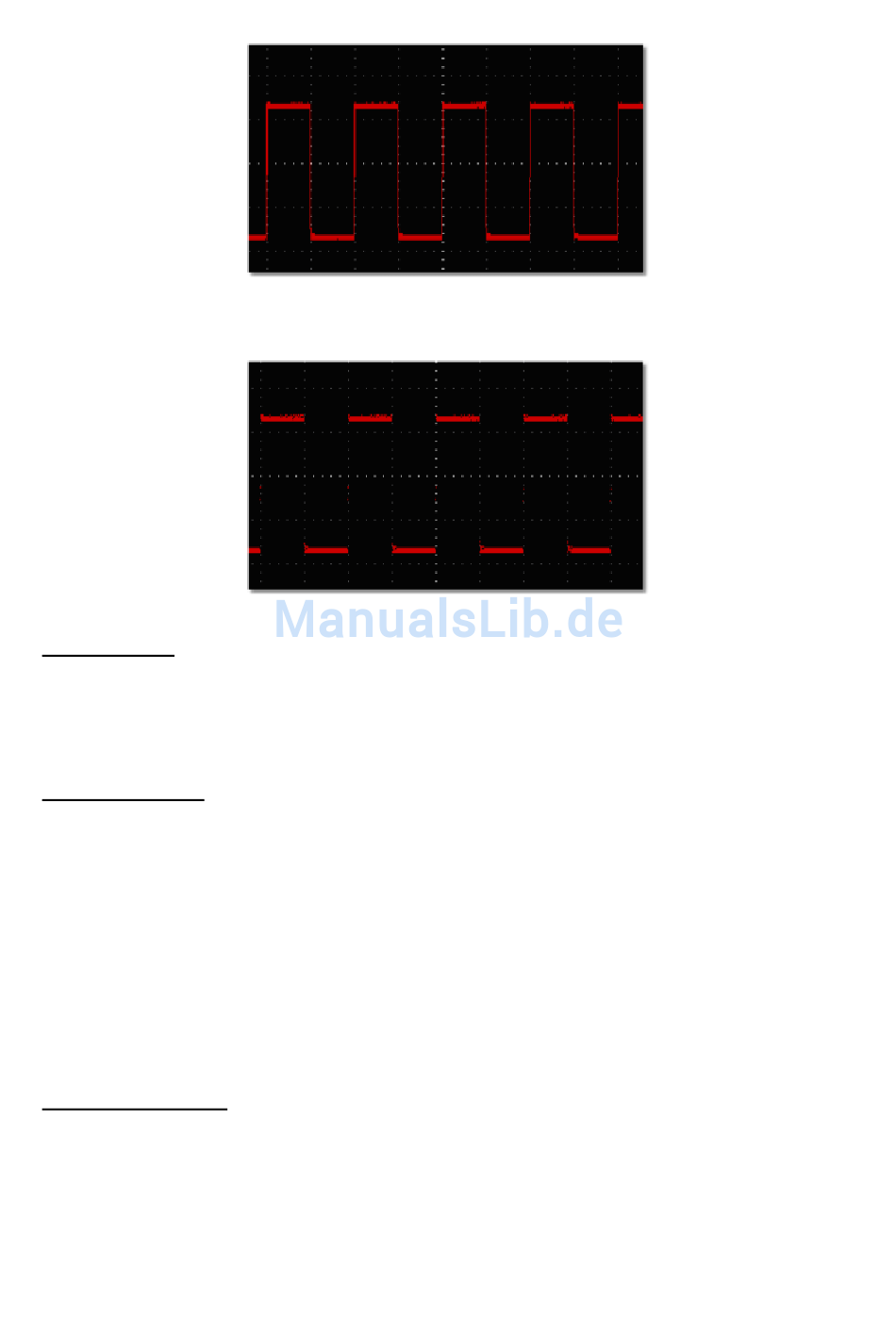

Abb. Anzeige als Vektor-Form
Punkte:
Nur die Abtastpunkte werden angezeigt.
Abb. Anzeige als Punkte-Form
13.1. XY-Modus
Wird "XY-Modus" ausgewählt, so wird die Benutzeroberfläche in den dreifach Skalenmodus
umgeschaltet. Wählen Sie den ersten Kanal und den zweiten Kanal. Im XY-Fenster wird der erste
Kanal in der horizontalen Achse angezeigt und die zweite in der vertikalen Achse.
Hinweis: XY-Modus unterstützt nur 1K Speicher. Der Speicher ist mit 1K automatisch eingestellt.
13.2. Nachleuchten
Mit der Funktion Persist können Sie den Nachleuchteffekt eines Röhrenoszilloskops simulieren: die
gespeicherten Originaldaten werden verblasst, die neuen Daten in kräftiger Farbe dargestellt.
Verschiedene Nachleuchtzeiten können gewählt werden: Aus, 0,5 Sekunde, 1 Sekunde, 2 Sekunden,
5 Sekunden und unendlich.
Wenn die "unendlich"-Option ausgewählt wird, werden die Messpunkte gespeichert bis der Wert
verändert wird.
Klicken Sie auf "Clear"-Schaltfläche, um die Nachleuchtanzeige zu löschen .
Hinweis:
Wenn die Zeitbasis, Spannungs-Teilung, tiefe Speicher geändert wird, oder der Kanal ausgeschaltet /
eingeschaltet, wird die Persistenz automatisch zurückgesetzt werden und Aufzeichnung der
Wellenform aktualisiert.
13.3. Raster Helligkeit
Ziehen Sie die Schieberegler, um die Helligkeit des Rasters im Wellenformanzeigebereich
einzustellen.
-35-
