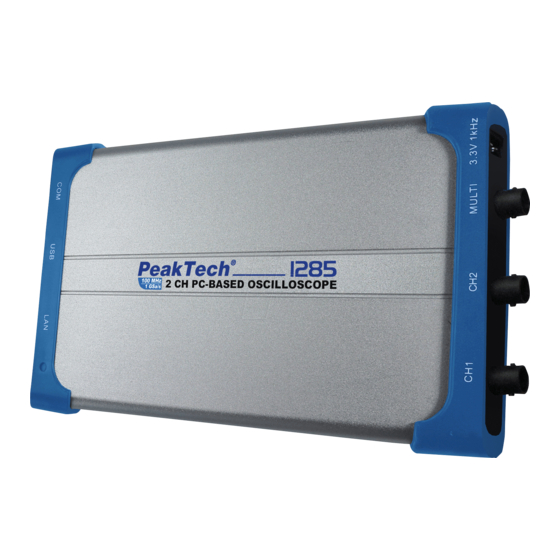

PeakTech
1280 / 1285 / 1290 / 1325 / 1330
®
Bedienungsanleitung / Operation manual
PC-Oszilloskope mit USB, LAN
PC Oscilloscopes with USB, LAN

Werbung

loading

Verwandte Anleitungen für PeakTech 1280

Inhaltszusammenfassung für PeakTech 1280

  • Seite 1 PeakTech 1280 / 1285 / 1290 / 1325 / 1330 ® Bedienungsanleitung / Operation manual PC-Oszilloskope mit USB, LAN PC Oscilloscopes with USB, LAN...
  • Seite 2 1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie II; Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw.
  • Seite 3 2. Sicherheitssymbole und -begriffe 2.1. Sicherheitssymbole Sie können die folgenden Symbole in dieser Betriebsanleitung oder auf dem Messgerät finden. WARNUNG! „Warnung” weist auf Zustände und Bedienschritte hin, die für den Bediener eine Gefahr darstellen. VORSICHT! „Vorsicht” weist auf Zustände und Bedienschritte hin, die Schäden am Produkt oder anderen Gegenständen verursachen können.
  • Seite 4 Das Diagramm der Erdungsdrahtverbindungseinrichtung wenn das Oszilloskop über den USB-Port des PC‘s versorgt wird: Oscilloscope Probe Electrical Outlet (PC USB power) Signal Input USB Cable Ground Clip Es ist nicht erlaubt am Stromnetz zu messen, während das Oszilloskop über den AC-Adapter versorgt wird bzw.
  • Seite 5 3. Geräteübersicht 3.1. P 1280 / P 1285 1. RS-232C Eingang (Optional) 2. USB-Port: Spannungsversorgung über USB-Port des PC’s oder AC-Netzadapter; 3. LAN-Port: Netzwerk-Port zur Einbindung des Oszilloskops in ein Netzwerk 4. Tastkopfkompensation: Testsignal-Ausgang (3.3/1KHz) 5. MULTI-Port: Trigger-Ausgang; Pass/Fail-Ausgang; EXT-Trigger Eingang 6.
  • Seite 6 3.2. P 1290 1. USB-Port: Spannungsversorgung über USB-Port des PC’s; Kommunikation mit PC-Software 2. Tastkopfkompensation: Testsignal-Ausgang (5V/1KHz) 3. MULTI-Port: EXT-Trigger Eingang, Trigger-Ausgang; Pass/Fail-Ausgang; 4. Kanal 2 Signal Eingang 5. Kanal 1 Signal Eingang...
  • Seite 7 3.3 P 1325 / P 1330 1. Tastkopfkompensation: Testsignal-Ausgang (3.3V/1KHz) 2. MULTI-Verbinder für BNC Anschluss 3. MULTI-Anschluss: EXT Trigger Eingang / Ausgang oder PASS/FAIL Port 4. LAN-Port: Netzwerk-Port zur Einbindung des Oszilloskops in ein Netzwerk 5. USB-Port: Spannungsversorgung über USB-Port des PC’s oder AC-Netzadapter; 6.
  • Seite 8 4.1. Durchführen der Allgemeinen Prüfung Es wird empfohlen, nach Erhalt eines neuen Oszilloskops eine Prüfung des Instruments wie folgt durchzuführen: Prüfen Sie, ob das Gerät während des Transports beschädigt wurde. Wenn Sie feststellen, dass die Kartonverpackung oder die Schaumstoffschutzpolster stark beschädigt sind, heben Sie diese auf bis das ganze Gerät und sein Zubehör die elektrische und mechanische Prüfung bestanden haben.
  • Seite 9 Überkompensiert Richtig kompensiert Unterkompensiert Abb. 8 Wellenformdarstellung der Tastkopfkompensation Wiederholen Sie die Schritte, falls nötig. Abb. 9 Tastkopfjustierung 4.4. Einstellen des Tastkopfdämpfungsfaktors Der Tastkopf besitzt mehrere Tastkopfdämpfungsfaktoren, die den Vertikalskalierungsfaktor des Oszilloskops beeinflussen. Wenn der eingestellte Tastkopfdämpfungsfaktor geändert oder überprüft werden soll, drücken Sie die Taste für das Funktionsmenü...
  • Seite 10 Hinweis: Wenn der Dämpfungsschalter auf 1X eingestellt ist, begrenzt der Tastkopf die Bandbreite des Oszilloskops auf 5 MHz. Sie müssen den Schalter auf 10X stellen, wenn Sie die gesamte Bandbreite des Oszilloskops ausnutzen möchten. Warnung: Um einen Stromschlag zu vermeiden, immer Ihre Finger während der Messung, hinter dem Sicherheits-Schutzring des Tastkopfes belassen.
  • Seite 11 ® 6. PeakTech Oszilloskop Software-Hilfe Minimum System-Anforderungen Prozessor: Pentium(R) 4 2.4 GHz Arbeitsspeicher: 1 GB Festplattenspeicher: minimum 1 GB Empfohlene System-Anforderungen Prozessor: Pentium(R) Dual-Core 2.4 GHz Arbeitsspeicher: 2 GB Festplattenspeicher: minimum 1 GB Weitere Anforderungen Betriebssystem: Windows XP (32-bit & 64-bit), Windows Vista (32-bit & 64-bit), Windows7 (32-bit &...
  • Seite 12 Klicken Sie mit der rechten Maustaste auf das „unbekannte Gerät“ und klicken Sie auf [Treibersoftware aktualisieren]. Im folgenden Fenster, wählen Sie dann [Auf dem Computer nach Treibersoftware suchen]. -12-...
  • Seite 13 Im nächsten Fenster wählen Sie einen Verzeichnis-Pfad für die Installation der Treiber-Software und klicken Sie auf "Weiter", Hinweis: Die Treibersoftware befindet sich im Installationsverzeichnis der Geräte-Software mit dem Namen "usbdrv" und der Inhalt wird wie folgt dargestellt: -13-...
  • Seite 14 Im Verzeichnis "usbdrv" Verzeichnis finden Sie die "*.Inf", die "*.Sys" oder "*.Dll"-Dateien. Sie können die Datei in verschiedenen Verzeichnisses finden, wie "x86", "ia64" oder "amd64" in Abhängigkeit von der CPU. Meistens wird x86 oder amd64 benötigt. Zurück zur Treiberinstallation, nach dem letzten "Weiter" Schritt wird das System die Treiber-Software für Sie installieren.
  • Seite 15 Für Windows XP (x86; x64), Windows Vista (x86; x64) und Windows7 (x86) Es ist möglich, dass ein Fenster "Windows-Sicherheit" erscheint (wie folgende Abb.). Wählen Sie einfach "Installation dieser Treibersoftware fortsetzen", um fortzufahren. Für Windows 7 (64-Bit) Manchmal kann ein Fenster mit dem Namen "Windows-Sicherheit" angezeigt werden (wie folgende Abb.).
  • Seite 16 Nun wird ein Fenster angezeigt mit der Information "Windows hat erfolgreich Ihre Treiber-Software aktualisiert". Schließen Sie das Fenster. Im „Windows Geräte-Manager“, werden Sie ein Gerät [LibUSB- Win32Devices] finden. Jetzt arbeitet der USB-Treiber. -16-...
  • Seite 17 Für Windows XP oder Windows 2000 Hinweis: sowohl für x86 und x64. Sobald der USB-Stecker des Oszilloskops mit dem PC verbunden wird, erscheint [Neue Hardware gefunden] auf dem Windows-Bildschirm. Oder Sie klicken mit der rechten Maustaste auf [Computer] und wählen [Verwalten] im linken Bereich [Computerverwaltung] wird die Option [Geräte-Manager] angezeigt.
  • Seite 18 Im Installations-Assistenten wählen Sie [No, not this time], Wählen Sie [Install from a list or specific location (Advanced)]. Wählen Sie [Search for the best driver in these locations.] und wählen dann [Include this location in the search] und geben Sie ein Verzeichnis Standort für USB-Treiber an, der als "usbdrv" und unter dem Verzeichnis, in dem Sie das Programm installiert haben, benannt ist.
  • Seite 19 Die Installation wird gestartet. Die Installation ist abgeschlossen und fertiggestellt. Windows zeigt an, dass die Installation abgeschlossen wurde Im [Geräte-Manager] wird angezeigt, dass der Treiber installiert ist. Jetzt können Sie das Programm für USB-Kommunikation verwenden. -19-...
  • Seite 20 7. Einführung in die Benutzeroberfläche 1. Wellenform Anzeigebereich 2. Anzeigestatus, klicken Sie, um "Verbindung trennen", "Installiere USB Treiber" or "Verbinde LAN". 3. Die rote Markierung zeigt die horizontale Position des Triggers. 4. Die Markierung zeigt die Tirggerposition des internen Speichers. 5.
  • Seite 21 20. Anzeige des gemessenen Typs und den Wert des entsprechenden Kanals, siehe 10. So führen Sie eine automatische Messung durch 21. Cursor Messfenster, siehe 12. Messungen mit dem Cursor 22./23. Die gelbe Linie zeigt den Bezugspunkt zur Masse (Nullpunkt Position) der CH2 Wellenform. Wenn die Linie nicht angezeigt wird, bedeutet dies, dass dieser Kanal ausgeschaltet ist.
  • Seite 22 8. Betrieb 8.1. Einstellen des Tastkopfdämpfungsfaktors Der Tastkopf besitzt mehrere Tastkopfdämpfungsfaktoren, die den Vertikalskalierungsfaktor des Oszilloskops beeinflussen. Im Menü des Oszilloskops können Sie den Tastkopf-Dämpfungskoeffizienten ändern bzw.überprüfen: , um das Hauptmenü aufzurufen und wählen Sie “Kanal”. Klicken Sie auf Set ProbeRate" auf den richtigen Wert entsprechend des Tastkopfes.
  • Seite 23 Sie können die Nullpunktposition durch die Steuerleiste auf der vertikalen Anzeigeposition des Signals regulieren. Sie können auch den Nullpunkt Positionszeiger ziehen (22, 23 in 6. Einführung in die Benutzeroberfläche). Ziehen Sie den Schieberegler bis zu erhöhen, nach unten zu sinken, die weiter vom Zentrum, desto höher ist die Änderung der Geschwindigkeit.
  • Seite 24 8.4. Einstellen des Triggersystems Der Trigger bestimmt, wann die Software anfängt die Messdaten zu erfassen und die Wellenform anzuzeigen. Sobald der Trigger richtig eingestellt ist, kann eine instabile Anzeige in eine aussagekräftige Wellenformen konvertiert werden. Wenn die Software anfängt Messdaten zu erfassen und genügend Daten gesammelt hat, wird links vom Triggerpunkt eine Wellenform dargestellt.
  • Seite 25 8.5.Trigger-Steuerung Das Oszilloskop bietet zwei Trigger-Typen: Single-Trigger und Alternate-Trigger (Wechseltrigger). Single-Trigger: Verwenden Sie einen Trigger-Pegel, um stabile Wellenformen mit zwei Kanälen gleichzeitig zu erfassen. Alternate-Trigger: Trigger auf nicht synchronisierte Signale. Die Single-Trigger und Alternate-Trigger Menüs sind im Folgenden beschrieben: Single-Trigger 1.
  • Seite 26 Einstellungsmethode: "+", "+ +", "+ + +" ist die Position der Ziffer, die geändert werden. "+" Steht für die letzte Stelle "+ +" die mittleren Stelle "+ + +" steht für die erste Stelle. Wenn "+" gewählt wird, klicken Sie ▲, somit wird die letzte Stelle um 1 erhöht. Klicken Sie „Reset“, um die „Holdoff Time“...
  • Seite 27 Alternierender Trigger (ALT) Im alternierenden Triggermodus kommt das Triggersignal von zwei vertikalen Kanälen. Dieser Modus wird zur Beobachtung zweier unabhängiger Signale verwendet. Sie können unterschiedliche Triggermodi für unterschiedliche Kanäle wählen. Folgende Optionen stehen Ihnen zur Verfügung: Edge, Video, Pulse oder Slope. Einstellungen im Menü...
  • Seite 28 9. Einstellungen der Eingangskanäle , um das Hauptmenü zu öffnen und wählen Sie „Kanal“. Sie können aber auch Klicken Sie auf oder im Fenster in der linken unteren Ecken klicken oder im 4-Kanal Betrieb (nur P1325 /1330) Ein – und Ausschalten eines Kanals Klicken Sie „CH1“...
  • Seite 29 Klicken Sie auf "Alle entfernen", um alle Messungen zu entfernen. 10.3. Die automatische Messung von Spannung Parameter: ® Das PeakTech Oszilloskop stellt automatische Spannungs-Messungen einschließlich Vpp, Vmax, Vmin, Vavg, Vamp, Vrms, Vtop, Vbase, Overshoot und Preshoot bereit. Die Abbildung unten zeigt einen Impuls mit einigen der Spannungs-Messpunkten.
  • Seite 30 10.4. Automatische Messung der Zeitparameter Das Oszilloskop bietet automatische Messungen der Zeitparameter einschließlich Frequency, Period, Rise Time, Fall Time, +Width, -Width, Delay 1→2 , Delay 1→2 , +Duty und -Duty. Die Abbildung gibt einen Impuls mit einigen Zeitmesspunkten wieder. Rise Time: (Anstiegszeit) Die Zeit, die die Vorderflanke des ersten Impulses in der Kurve benötigt, um von 10% auf 90% ihrer Amplitude zu steigen.
  • Seite 31 11. Einrichten der Abtastfunktion um das Hauptmenü anzuzeigen und wählen Sie „Sampling“. Klicken Sie Samping Modus Beschreibung Sampling Normaler Sampling-Modus Spitzenwert Zum Erfasse von maximalen und minimalen Abtastungen. Es werden die höchsten und niedrigsten Punkte von angrenzenden Intervallen gefunden. Diese Funktion wird für die Erfassung des Störungsgrades und der Möglichkeit einer Reduzierung der Störungen verwendet.
  • Seite 32 12. Messungen mit dem Coursor um das Hauptmenü anzuzeigen und wählen Sie „Cursor“. Klicken Sie 12.1. Normal-Modus 1. Quelle auswählen: Wählen Sie den Kanal der vom Cursor gemessen werden soll. CH1 oder CH2 2. Art der Messung auswählen: Wählen Sie entweder die Zeitmessung, die Spannungmessung oder beides aus. 12.2.
  • Seite 33 12.3. Spannung Cursor-Messung: Klicken Sie auf die Option „Spannung“, es werden dann zwei hellrote Linien entlang der horizontalen Richtung des Bildschirms angezeigt, die Cursor 1 und Cursor 2 darstellen. Platzieren Sie den Mauszeiger über Cursor 1 oder Cursor 2 und ziehen Sie den Mauszeiger nach dem Wechsel auf und legen Sie die Position des Cursor 1 und Cursor 2 an Hand der Wellenform, die gemessen werden soll, fest.
  • Seite 34 Spannungsmessung: Klicken Sie auf "Amplitude" 1. Gehen Sie zurück ins Hauptmenü und wählen Sie die Funktion „Mathe Funkt.“ und dann „FFT“. Es werden zwei hellrote Linien für Cursor 1 und Cursor 2 entlang der horizontalen Richtung im FFT-Fenster angezeigt. 2. Platzieren Sie den Mauszeiger über Cursor 1 oder Cursor 2 und ziehen Sie den Mauszeiger nach dem Wechsel auf und legen Sie die Position des Cursor 1 und Cursor 2 an Hand der Wellenform, die gemessen werden soll, fest.
  • Seite 35 Der Raum zwischen den benachbarten Abtastpunkten in der Anzeige wird mit der Vektor-Form gefüllt. Abb. Anzeige als Vektor-Form Punkte: Nur die Abtastpunkte werden angezeigt. Abb. Anzeige als Punkte-Form 13.1. XY-Modus Wird "XY-Modus" ausgewählt, so wird die Benutzeroberfläche in den dreifach Skalenmodus umgeschaltet.
  • Seite 36 14. Anwendung der Mathematikfunktion Die mathematische Messfunktion zeigt die Ergebnisse von Additionen, Multiplikationen, Divisionen und Subtraktionen angewandt auf Kanal 1 und Kanal 2 sowie die FFT-Operation von Kanal 1 bzw. Kanal 2. 1. Schalten Sie CH1 und CH2 ein. um das Hauptmenü anzuzeigen und wählen Sie „Mathe Funkt.“. 2.
  • Seite 37 15. Verwenden der FFT-Funktion Eine FFT-Analyse konvertiert ein Signal in dessen Frequenzanteile, die das Oszilloskop verwendet, um neben dem standardmäßigen Zeitbereich auch den Frequenzbereich eines Signals grafisch darzustellen. Sie können diese Frequenzen mit bekannten Systemfrequenzen wie beispielsweise Systemuhren, Oszillatoren oder Netzgeräten vergleichen. Die FFT-Funktion dieses Oszilloskops kann 2048 Punkte des Zeitbereichsignals in dessen Frequenzanteile umwandeln.
  • Seite 38 15.1. Auswählen eines FFT-Fensters Es gibt vier FFT-Fenster. Jedes Fenster macht Kompromisse zwischen Frequenzauflösung und Amplitudengenauigkeit. Wählen Sie das Fenster danach aus, was Sie messen möchten und welche Merkmale Ihr Quellensignal aufweist. Die folgende Tabelle hilft Ihnen bei der Wahl des besten Fensters: Type Characteristics...
  • Seite 39 In den nachstehenden Bildern sind Beispiele für die Messung einer Sinuswelle mit einer Frequenz von 1 kHz unter der Auswahl von vier verschiedenen FFT-Fenstern: Hamming Fenster Rechteck - Fenster Blackman Fenster Hanning Fenster -39-...
  • Seite 40 Schnelltipps Falls gewünscht, verwenden Sie die Zoom-Funktion zur Vergrößerung der FFT-Kurve. Verwenden Sie die dBV RMS-Skala für eine detaillierte Ansicht mehrerer Frequenzen, selbst wenn diese unterschiedliche Amplituden haben. Verwenden Sie die lineare RMS-Skala, um in einer Gesamtansicht alle Frequenzen miteinander zu vergleichen. Signale, die einen DC-Anteil oder Versatz enthalten, können zu falschen FFT-Signal- Amplitudenwerten führen.
  • Seite 41 Note: Im Assist Set-Modus, kann die Zeitbasis und der horizontale Trigger nicht eingestellt werden. 16.3. Fenster-Vergrößerung Klicken Sie auf "Zoom", der Fenster Bereich, welcher von zwei Cursor definiert wurde, wird auf die volle Bildschirmgröße expandiert. Sie können die Zeitbasis W und die horizontale Trigger Position T im Menü Zoom einstellen. Sie können auch den roten Zeiger auf der horizontalen Trigger -Position anpassen (6.
  • Seite 42 17. Pass/Fail Die Pass/Fail-Funktion überwacht Abweichungen von Signalen und gibt als Ergebnis des Vergleichs mit dem Eingangssignal, das in einer vordefinierten Maske liegt, Pass/Fail-Signale aus. um das Hauptmenü anzuzeigen und wählen Sie „Pass/Fail“. Klicken Sie 17.1. Pass/Fail-Prüfung Die Pass/Fail-Prüfung erkennt, ob das Eingangssignal in den Grenzen der Regel liegt. Überschreitet es die Regelgrenzen, besteht es die Prüfung nicht und wird als “Fail”...
  • Seite 43 17.2. Erstellte Regel speichern Speichern: Speichern der aktuell erstellten Regel. Anwen.: Wählen Sie eine erstellte Regel aus dem Drop-Down Menü aus. Entf.: Entfernen / Löschen einer erstellte Regel. 18. Speichern und Laden von Wellenformen Die Wellenform-Aufnahme-Funktion kann Eingangssignalwellenformen aufzeichnen. Sie können den Zeitabstand zwischen den aufgezeichneten Bildern einstellen und erhalten durch die Wiedergabe und Speicherfunktion bessere Untersuchungsergebnisse.
  • Seite 44 18.2. Wiedergabe der aufgezeichneten Wellenform Wählen Sie die Schaltfläche "Play". Klicken Sie "Von…" um die Wellenform-Datei zu öffnen, die Sie wiedergeben möchten Stellen Sie den Startframe "Start" und den Endframe "Ende" ein. Legen Sie die Intervallzeit der Wiedergabe fest. Klicken Sie “Wiederholung" um eine Wiedergabe-Schleife auszuwählen. Wird „Wiederholung“ deaktiviert, wird die Wellenform nur einmal wiederholt.
  • Seite 45 19. Einrichten der Software-Einstellungen Sie um das Hauptmenü anzuzeigen und wählen Sie “Einstellungen”. Klicken Sprache Auswählen der Landessprache. Design Wählen Sie ein schwarzes oder blaues Software-Fenster-Design. Dann erscheint "Neustart" unterhalb von „Design“. Nachdem die Software neu gestartet wurde, erscheint das Fenster in dem neuen Design.
  • Seite 46 19.1. Pause&Export Exportieren Sie die Wellenform in eine Datei im angegebenen Format nach aktueller Aufzeichnungslänge. Sie können zwischen verschiedenen Dateitypen wählen: bin, txt, csv oder xls. Sie können auch auf das Symbol auf der Benutzeroberfläche klicken, um es in einem beliebigen Format (bin, txt, csv oder xls) Format zu speichern.
  • Seite 47 Wenn Sie nicht möchten, dass das Hilfe-Fenster bei jedem Start der Software automatisch angezeigt wird, setzen Sie ein Häkchen neben „Nicht wieder anzeigen“. Info Geräte-Version, Serien-Nummer und PeakTech-Homepage werden angezeigt. Multi I/O Steuern Sie die Funktion des Ports 5 Anschlusses im des Oszilloskops.
  • Seite 48 22. Verwenden des LAN-Anschlusses Mit dem LAN-Anschluss, kann das Oszilloskop an einen PC direkt oder über einen Router mit einem Netzwerk verbunden werden. Nachfolgend werden diese beiden Verbindungsarten beschrieben. 22.1. Direkte Verbindung mit einem LAN-Verbindungskabel Sehen Sie sich die Netzwerk-Parameter des Computers an Sehen Sie sich dann die IP-Adresse des Computers an, mit der Sie das Gerät verbinden möchten.
  • Seite 49 22.2. Einstellen der Netzwerk-Parameter in der Software Stromversorgung des Oszilloskops: Trennen Sie das USB-Kabel vom Computer. Verbinden Sie das Oszilloskop mit dem AC- Adapter. Verbinden Sie das LAN-Kabel mit der LAN Schnittstelle des Oszilloskops; stecken Sie das andere Ende in die LAN-Schnittstelle des Computers. Stellen Sie die Parameter im Netzwerk-Menü...
  • Seite 50 22.3. Verbindung mit einem Netzwerk-Router Sehen Sie sich die Netzwerk-Parameter des Computers an Sehen Sie sich dann die IP-Adresse des Computers an, mit der Sie das Gerät verbinden möchten. Der Standard-Gateway und die Subnet-Maske sollten genauso eingestellt sein, wie der Router.
  • Seite 51 22.5. Einstellen der IP-Adresse und des Ports des Oszilloskops: Im Netzwerk-Menü, klicken Sie auf "OK", um Geräte-Netzwerk Einstellungen einzugeben. Wählen Sie das Oszilloskop, welches verbunden werden soll, aus der Liste aus. Wenn es nicht in der Liste aufgelistet ist, klicken Sie auf "Refresh", um die Liste zu aktualisieren. Geben Sie die IP,-Adresse des Oszilloskops ein.
  • Seite 52 22.6. Einstellen der Netzwerk-Parameter in der Software Stromversorgung des Oszilloskops: Trennen Sie das USB-Kabel vom Computer. Verbinden Sie das Oszilloskop mit dem AC- Adapter. Verbinden mit dem Router: Verwenden Sie ein LAN-Kabel (Patch-Kabel), um das Oszilloskop mit dem Router zu verbinden. Der Computer sollte auch mit dem Router verbunden sein. Stellen Sie die Parameter im Netzwerk-Menüein: Klicken Sie auf ,um das Hauptmenü...

  • Seite 53: Technische Spezifikationen

    Bandbreite P 1290 25 MHz P 1325 60 MHz P 1330 100 MHz P 1280 / 1285 / 1290 2 + 1 (* Extern) Kanäle P 1325 / 1330 4 + 1 (* Extern) Modus Normal, Spitzenwerterkennung, Durchschnitt Dual CH...
  • Seite 54 Four CH P 1330 Abtastrate Dual CH Single CH 5 ns/div ~ 100 s/div, P 1280 / 1290 / 1325 Scan Geschwindigkeit step by 1 ~ 2 ~ 5 (Sa/div) 2 ns/div ~ 100 s/div, P 1285 / 1330 step by 1 ~ 2 ~ 5 Abtastrate / ±...
  • Seite 55 Mathematische Wellenform Bandbreite Volle Bandbreite Lissajous Phasen - Figur ± 3° Differenz Kommunikations - Schnittstellen P 1280 / 1285 / 1325 / 1330 USB 2.0, LAN P 1290 USB 2.0 Multifunktions- Synchronisation Eingang, Synchronisation Eingang/Ausgang Signaltyp Ausgang, Pass/Fail Ausgang, Externer Trigger-...
  • Seite 56 Ausgang des Tastkopf-Kompensators Leistungsmerkmale Bemerkungen ca. 3.3 Vss; P 1280 / 1285 / 1325 / 1330 ≥ 1 MΩ Ausgangsspannung (typisch) ca. 5 Vss; P 1290 ≥ 1 MΩ Frequenz (typisch) Rechteckfrequenz 1 kHz Spannungsversorgung Leistungsmerkmale Bemerkungen P 1280 / 1285 / 1325 / 1330 5.0 V / 1 A...
  • Seite 57 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 01/2015/Po. -57-...
  • Seite 58 1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category II; pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed.
  • Seite 59 2. Safety Terms and Symbols Terms in this manual. The following terms may appear in this manual: Warning. A warning statement indicates the conditions and actions which may endanger the life safety. Note. A note statement indicates the conditions and actions which may cause damage to this product or other property.
  • Seite 60 The diagram of the oscilloscope ground wire connection: Oscilloscope AC Adapter Probe Electrical Outlet Signal Input Ground Clip The diagram of the ground wire connection when the oscilloscope powered by PC USB is connected to the AC-powered PC through the USB ports: Oscilloscope Probe Electrical Outlet...
  • Seite 61 3. Ports Introduction 3.1. P 1280 / P 1285 Figure 0-1 Ports of the Oscilloscope (take P 1285 for instance) 1. RS-232C Port (optional) 2. USB port: Supply power by PC USB or the adapter; communicate with PC 3. LAN port (optional): Network port which can be used to connect with PC 4.
  • Seite 62 3.2. P 1290 1. USB port: Supply power by PC USB or the adapter; communicate with PC 2. Probe Compensation: Measurement signal (5V/1KHz) output 3. MULTI port: EXT trigger input, trigger output or Pass/Fail output 4. Signal input of Channel 2 5.
  • Seite 63 3.3. P 1325 / P 1330 1. Probe Compensation: Measurement signal (3.3V/1KHz) output 2. MULTI Connector for connection to BNC 3. MULTI port: EXT trigger input, trigger output or Pass/Fail output 4. LAN port: Network port which can be used to connect with PC 5.
  • Seite 64 4.1. Performing the general Inspection It is recommended that after receipt of a new oscilloscope to inspect the instrument as follows: Check if the oscilloscope was damaged during shipment. If you find that the cardboard packaging or the foam protective cushion are damaged, keep the packaging, until the whole device and its accessories passed the electrical and mechanical testing.
  • Seite 65 Overcompensated Compensated correctly Under compensated Displayed Waveforms of the Probe Compensation Repeat the steps mentioned if needed. Adjust Probe The set values of the probe switch are 1X and 10X Attenuation Switch -65-...
  • Seite 66 4.4. How to Use the Probe Safely The safety guard ring around the probe body protects your finger against any electric shock, shown as Figure 0-2 Finger Guard Warning: To avoid electric shock, always keep your finger behind the safety guard ring of the probe during the operation.
  • Seite 67 ® 6. PeakTech Oscilloscopes Software Help Minimum PC Requirements Processor: Pentium(R) 4 2.4 GHz Memory: 1 GB Disk space: 1 GB minimum Recommended PC Requirements Processor: Pentium(R) Dual-Core 2.4 GHz Memory: 2 GB Disk space: 1 GB minimum Other Requirements Operating system: Windows XP (32-bit &...
  • Seite 68 Right click the unknown device icon, in the popup menu click [Update Driver Software...], In the open window, select [Browse my computer for driver software], -68-...
  • Seite 69 The next window, select a directory path for the driver software location, and click "Next", Note: The driver software location is a directory that is under the software setup folder named "USBDRV", and the contents inside are like these -69-...
  • Seite 70 Or like this, than you should use the "USBDRV" directory to indicate the ".inf" file, and to the ".sys" or ".dll" file, you can indicate then in different directories like "x86", "ia64" or "amd64"depending on the C PU, but most of time just x86 and amd64 are enough. OK, back to the driver installing, after last "Next"...
  • Seite 71 In the course, it (for Windows XP x 86& x 64, Windows Vista x 86& x 64 , Windows7 x 86) may open a window named "Windows Security" as below, and just select "Install this driver software anyway" to continue, Or sometimes it (for Windows 7 x 64) may open a window named "Windows Security"...
  • Seite 72 Now a successful installation window opens with information "Windows has successfully updated you r driversoftware". Close the window, have a look at the "Computer Management" window, you will find a device under [ LibUSB-Win32 Devices], it should be like this: Now the USB driver will work.
  • Seite 73 For Windows XP or Windows 2000 Notice: for both x86 and x64. Plug into the running well device to open [Found New Hardware Wizard] dialog. Or you can right click [My Computer] and select [Manage], in the left area of opened [Computer Manage-ment] select [Device Manager], double click the item [USB Device] with "?"...
  • Seite 74 Select [Install from a list or specific location (Advanced)], Select [Search for the best driver in these locations.], then select [Include this location in the search] and indicate a directory location for USB driver which is named as "USBDRV" and under the directory where you installed the program at, Then the installation is running, And complete,...
  • Seite 75 and prompt as installed, And show installed in [Device Management], Now you can use the program and use if for USB communication. If there is a nearly version of USB driver in your computer, you could try running "reinstall.bat" to fix, the file is under the directory of "USBDRV".
  • Seite 76 7. User Interface 1. Waveform Display Area 2. Display status, click to choose "Disconnect", "Install USB Driver" or "Connect LAN". Refer to the instruction of the status after this list. 3. The red pointer indicates the horizontal position for the trigger 4.
  • Seite 77 17. Sample and Period window, see 8.3. How to Set the Horizontal System 18./19. Channel window of CH2 and CH1, see 8.2. How to Set the Vertical System 20. Display the measured type and value of the corresponding channel, see 10.
  • Seite 78 8 . Operations Instruction Relevant operations of this software. 8.1. How to Set the Probe Attenuation Coefficient The probe has several attenuation coefficients, which will influence the vertical scale factor of the oscilloscope. To change or check the probe attenuation coefficient in the menu of oscilloscope: Click to show Function menu, choose "Channel".
  • Seite 79 In the voltage division list, you can select the proper value. You can set the zero point position through the control bar to regulate of the vertical display position of the signal. You can also drag the zero point position pointer (22, 23 in 7.
  • Seite 80 8.3. How to Set the Horizontal System You can set the corresponding parameters of horizontal system in the Capture&period window (17 in 7. User Interface). The further from the center, the higher the changing speed is. Keyboard Shortcuts ←: Time base decreases one level →: Time base increases one level See also: 16.
  • Seite 81 8.4. How to Set the Trigger System Trigger determines when the software starts to acquire data and display waveform. Once trigger is set correctly, it can convert the unstable display to meaningful waveform. When the software starts to acquire data, it will collect enough data to draw waveform on left of trigger point.
  • Seite 82 Edge Trigger Choose Mode as “Edge”. An edge trigger occurs on trigger threshold value of input signal. Select Edge trigger mode to trigger on rising edge or falling edge. Set in Trigger menu: 1. Choose “Rise” to trigger on rising edge Choose “Fall”...
  • Seite 83 Pulse Width Trigger Choose Mode as "Pulse". Pulse trigger occurs according to the width of pulse. The abnormal signals can be detected through setting up the pulse width condition. Select pulse width condition and set time. Set trigger level. Set Trig Mode and Hold Off. About the setting method, refer to Edge Trigger. Alternate trigger Trigger signal comes from two vertical channels when alternate trigger is on.
  • Seite 84 9. How to Set the Channels Click to show Function menu, choose "Channel". You can also click in the Channel window on the left bottom. Or click in the Channel window on the left bottom when it is four- channel oscilloscope. To turn on/off channels Click to choose "CH1"...
  • Seite 85 Uncheck the measurement type to remove it. Click "Remove All" to remove all measurements. 10.3. The automatic measurement of voltage parameters ® The PeakTech oscilloscopes provide automatic voltage measurements including Vpp, Vmax, Vmin, Vavg, Vamp, Vrms, Vtop, Vbase, Overshoot and Preshoot. Figure below shows a pulse with some of the voltage measurement points.
  • Seite 86 10.4. The automatic measurement of time parameters ® The PeakTech oscilloscopes provide time parameters auto- measurements include Frequency, Period, Rise Time, Fall Time, +Width, -Width, Delay 1→2 Delay 1→2 +Duty and –Duty. Figure shows a pulse with some of the time measurement points.
  • Seite 87 11. How to Implement Sampling Setup to show Function menu, choose “Sampling” to set sampling mode. Click Samping Mode Description Sampling Normal sampling mode Peak Detect Use to capture maximal and minimal samples. Finding highest and lowest points over adjacent intervals. It is used for the detection of the jamming burr and the possibility of reducing the confusion.
  • Seite 88 12. How to Measure with Cursors to show Function menu, choose “Mark Cursor”. Click 12.1. Normal mode 1. Choose source: choose the channel to be measured by cursors between CH1 and CH2. 2. Check measurement type: choose either Time cursor measurement or Voltage cursor measurement, or both.
  • Seite 89 12.3. Voltage cursor measurement Tick on "Voltage" option, then two light red lines which represent Cursor 1 and Cursor 2 display along the horizontal direction. Place the mouse pointer over Cursor 1 or Cursor 2, drag after the mouse pointer changing to adjust the position of Cursor 1 and Cursor 2 according to the waveform to be measured.
  • Seite 90 Vamp Measurement Tick on „Amplitude“, enter Home page ->Math->FFT, then two light red lines represent Cursor 1 and Cursor 2 show along the horizontal direction on FFT window. Place the mouse pointer over Cursor 1 or Cursor 2, drag after the mouse pointer changing to adjust the position of Cursor 1 and Cursor 2 according to the waveform to be measured.
  • Seite 91 Display in the Vector Form Dots: Only the sampling points are displayed. Display in the Dots Form 13.1. XY Mode Check "XY Mode", the user interface is switched into Three View mode. Choose the first channel and the second channel. In XY mode window, the first channel is displayed in the horizontal axis and the second in the vertical axis.

  • Seite 92: Use Mathematical Manipulation Function

    14. Use Mathematical Manipulation Function The Mathematical Manipulation function is used to show the results of the addition, multiplication, division and subtraction operations between Channel1 and Channel 2, and the FFT operation of Channel 1 or Channel 2. Math of dual waveform 1.
  • Seite 93 15. Using FFT function The FFT (fast Fourier transform) math function mathematically converts a time-domain waveform into its frequency components. It is very useful for analyzing the input signal on the Oscilloscope. You can match these frequencies with known system frequencies, such as system clocks, oscillators, or power supplies.
  • Seite 94 15.1. To select the FFT window There are four FFT windows. Each one has trade-offs between frequency resolution and magnitude accuracy. Type Characteristics Window Hamming Better solution magnitude than Rectangle, and good for frequency as well. It has slightly better frequency resolution than Hanning.
  • Seite 95 The figures below are examples for measuring sine wave with a frequency of 1 kHz under the selection of four different window for FFT: Hamming window Rectangle window Blackman window Hanning window -95-...
  • Seite 96 Notes for using FFT  Select "Scale" to magnify the FFT wave form if necessary.  Use the default dB scale for details of multiple frequencies, even if they have very different amplitudes. Use the Vrms scale to compare frequencies. ...
  • Seite 97 16.3. Window Expansion Click “Zoom”, the window area defined by two cursors will be expanded to the full screen size. You can adjust the time base W and horizontal trigger position Tw of zoom window in the menu. You can also drag the red pointer to adjust the horizontal trigger position (3 in 7.
  • Seite 98 17. How to do Pass/Fail test The Pass/Fail function monitors changes of signals and output pass or fail signals by comparing the input signal that is within the pre-defined mask. Click to show Function menu, choose "Pass/Fail". Detect whether the input signal is within the limits of the rule, if it exceeds limits of the rule, it is "Fail"; otherwise it is "Pass".
  • Seite 99 17.2. Save rule Save: Save current rule. Use: Load the selected rule in the list as the testing rule. Remove: Remove the selected rule in the list. 18. How to Record and Play a Waveform Wave Record function can record the input current wave. You can set the interval between recorded frames and get better analysis effect with playback and storage function.
  • Seite 100 18.2. Replay the waveform recorded 1. Choose "Play" tab on the top. 2. Click "From..." to choose the waveform file to be replayed. 3. Set the start frame "Sta" and end frame "End". 4. Set Interval Time for replaying. 5. Check "Cycle" to play back the waveform in a loop. Uncheck it to replay just once. 6.
  • Seite 101 19. How to Implement the Utility setting to show Function menu, choose “Utility” Click Language Choose the desired language. Skin Choose Black or Blue for interface skin. Then "Restart" button will appear. After clicking it, the software will be closed and restarted to apply the new skin. Open File Choose BIN waveform file saved and open it, or just drag the file into the software interface to open it.
  • Seite 102 Pause&Export Export the waveform into a file in specified format according to current record length. You can choose bin, txt, csv, xls as the format. You can also click icon on the user interface to save it in the format specified in menu. Self Cal The self-calibration can make the oscilloscope reach the optimum condition rapidly to obtain the most accurate measurement value.
  • Seite 103 21. How to Use Executive Buttons Executive Buttons include Auto Set , Run/Stop , Single Trigger . See 7, 8, 9 in 7.User Interface. AutoSet: It's a very useful and quick way to apply a set of pre set functions to the incoming signal, and display the best possible viewing waveform of the signal and also works out some measurements for user as well.
  • Seite 104 22. Use LAN Port Using the LAN port, the oscilloscope could be connected to a PC directly or through a router. Below introduces these two kind of connection methods. 22.1. Connect directly via a LAN cable View the network parameters of the computer View the IP address of the computer to connect to.
  • Seite 105 22.2. Set the network parameters of the software Supply power: Disconnect the USB cable from the computer. Connect it with the AC- adapter. Plug the adapter into an electrical outlet to power the oscilloscope. Connection: Plug in the LAN line to the LAN port of the oscilloscope; plug the other end into the LAN interface of the computer.
  • Seite 106 22.3. Connect through a router 1. View the network parameters of the computer View the network parameters of the computer to connect to. The Default gateway and Subnet mask should be set according to the router. Assume the parameters are as below: IP address : 192.168.1.71 Subnet mask...
  • Seite 107 22.4. Set the network parameters of the oscilloscope Connect via USB and enter the menu: Use the supplied USB cable to connect the oscilloscope with a PC through their USB ports. After connecting successfully, click to show Function menu, choose "Utility", click "Network". Set the network parameters of the oscilloscope: In Network menu, click "OK"...
  • Seite 108 22.5. Set the network parameters of the software Supply power: Disconnect the USB cable from the computer. Connect it with the AC-DC adapter. Plug the adapter into an electrical outlet to power the oscilloscope. Connect to the router: Use a LAN cable to connect the oscilloscope with a router; the computer should be connected to the router too.
  • Seite 109 Bandbreite P 1290 25 MHz P 1325 60 MHz P 1330 100 MHz P 1280 / 1285 / 1290 2 + 1 (* External) Channel P 1325 / 1330 4 + 1 (* Extern) Mode Normal, Peak detect, Averaging Dual CH...
  • Seite 110 P 1330 Dual CH rate Single CH 5 ns/div ~ 100 s/div, P 1280 / 1290 / 1325 step by 1 ~ 2 ~ 5 Scanning speed (Sa/div) 2 ns/div ~ 100 s/div, P 1285 / 1330 step by 1 ~ 2 ~ 5 Sampling rate / relay time ±...
  • Seite 111 Waveform Math Bandwidth Full bandwidth Lissajous Phase ± 3° figure difference P 1280 / 1285 / 1325 / 1330 USB 2.0, LAN Communication port P 1290 USB 2.0 Signal type Synchronizing input, Synchronizing output, Multi-function Pass/Fail output, External trigger input...
  • Seite 112 Standard Accessories:  Passive probes: 1.2 m, 1:1 (10:1) switchable 2. pcs. P 1280/1285/1290 4. pcs. P 1325/1330  1x CD (Supplied Software and Manual)  1x USB cable  1x Silicon case  1x AC-DC adapter (P 1280/1285/1325/1330) -112-...
  • Seite 113 We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after one year. ® © PeakTech 01/2015/Po. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16   info@peaktech.de www.peaktech.de...
